مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
آلة بثق لولبية واحدة HYSJ150/38 لأنابيب PERT من البولي إيثيلين عالي الكثافة
فيديو
فيديو

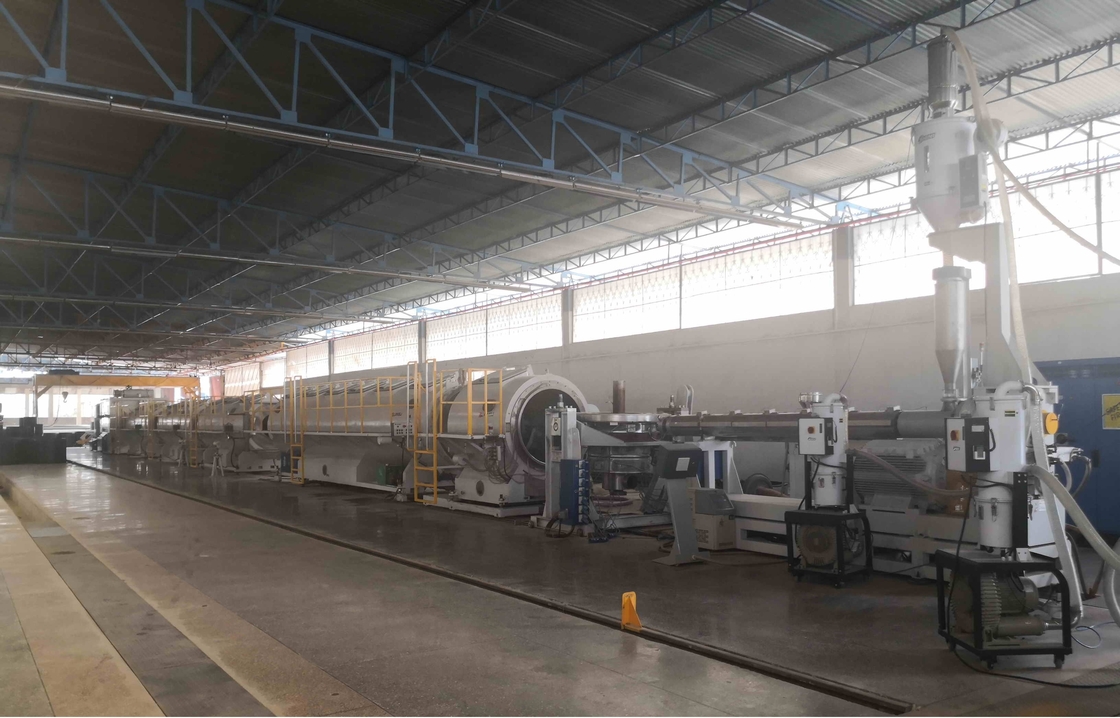

400-1000ملمPE Pإيب(ب)التخفيضالخط مع SJ150/38محرك التفريغ400 كيلوواط في طاقة 1400 كجم/ساعة
(أ)خصائص HYPET400-1000ملمPEالأنابيب Eخط التخزين
ميزات HYPET الفريدة باستثناء نفس الميزات مع المورد الآخر
| SN | البنود | التخصص |
| 1 | إنتاج عالي | يضمن لك أعلى إنتاج مقارنة مع الآخرين |
| 2 | علبة التروس التكنولوجية الجديدة | علبة التروس عالية الدوران |
| 3 | المسمار والبرميل | المواد المعدنية الثنائية تضمن لك حياة عمل أطول، تضمن 24 شهرا |
| 4 | العناصر الكهربائية والصندوق | في قابلة للفصل، مع العلامات التجارية العالمية الشهيرة مثل ABB، سيمنز، شنايدر، دلتا، منظمة بشكل جيد. |
| 5 | نظام تحكم HYPET PLC | مع عملية سهلة، وإدارة كاملة، توفير الطاقة والعد، ونظام التحكم الذكي |
| 6 | جهاز إضاءة الأنابيب | لجعله يلمع ويمسح |
| 7 | خزان الفراغ 304 من الفولاذ المقاوم للصدأ | مستوى الماء ودرجة الحرارة يتم التحكم بها تلقائيًا |
| 8 | القطع الكوكبي بدون رقائق | في جهاز جديد لقطع الأنابيب لإنقاذ المواد |
ب: البنود التجارية:
| SN | البنود الرئيسية | كمية |
| خط أنابيب PE 400-1000mm مع SJ150/38 extruder | ||
| 1 | HYSJ150/38 طاحونة مفردة المسمار 400kw قوة المحرك | مجموعة واحدة |
| 2 | النظام الجاذبية للوزن لكل متر مصنوعة في الصين | مجموعة واحدة |
| 3 | HD3000 المجفف الساخن العمودي | مجموعة واحدة |
| 4 | محمول أوتوماتيكي الفراغ AL700 | مجموعتان |
| 5 | HYSJ35/25 محرك طحن لفراغ واحد للشريط الملون | مجموعة واحدة |
| 6 | رأس الطحن: 400/450/500/560/630/710/800/900/1000 مم في PN 8-10-16-20 | مجموعة واحدة |
| 7 | خزان الفراغ في 3000 ملم | مجموعة واحدة |
| 8 | خزان الفراغ في 9000 ملم | مجموعة واحدة |
| 9 | جهاز إغلاق خزان الفراغ لـ 400/450/500/560/630/710/800/900/1000 مم | مجموعة واحدة |
| 10 | جهاز التثبيت لأنابيب بي إي | مجموعة واحدة |
| 11 | خزان التبريد في 9000 مم | 3 مجموعات |
| 12 | جهاز إغلاق خزان التبريد لـ 400/450/500/560/630/710/800/900/1000 ملم | 3 مجموعات |
| 13 | أجهزة السحب 10 نوع المخالب | مجموعة واحدة |
| 14 | القطع الكوكبي | مجموعة واحدة |
| 15 | ستاكر | مجموعة واحدة |
ملاحظات:
1شروط السعر والمقصد خارج المصنع ووهان الصين
2طريقة الدفع: سيتم دفع 30% من المبلغ الإجمالي بواسطة T/T كإيداع، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو بواسطة L/C لا رجعة فيها عند الرؤية.
3مدة التسليم: 60 يوما بعد استلام الودائع.
4فترة صلاحية: 30 يوما بعد تأمين.
5. الضمان: سنة واحدة بعد التشغيل في متجر العملاء
6التدريب: متاح في الصين وفي متجر العملاء
ج، مواصفات الجهاز
| الجزء | البند | الوصف | |
| محرك التفريغ | نموذج المزلق | HYSJ-150/38 ملف واحد | |
| الناتج | 1500 كجم/ساعة لـ PE | ||
| ارتفاع المركز | 1300ملم | ||
| البعد | 6950 × 1650 × 2650 ملم | ||
| الوزن | 8000 كجم | ||
| إربط | قطرها | Ø150 ملم | |
| نسبة تعريف المسمار | 38:1 | ||
| سرعة المسمار | 94 دورة في الدقيقة | ||
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) وملصق | ||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | ||
| البرميل | المواد | برميل ثنائي المعدن | |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| منطقة التحكم في التدفئة | 10 مناطق | ||
| طريقة التدفئة | سخانات الألومنيوم المصبوب | ||
| طاقة التدفئة | 10 كيلو واط × 8 مجموعات | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.75 كيلو واط × 8 مجموعات | ||
| صندوق التروس | مواد السكن | الحديد الصلب QT-500 | |
| مواد المعدات | 20CrMnTi | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| محرك القيادة | طاقة المحرك المتردد | محرك التيار المتردد 400 كيلوواط | |
| جهاز تحكم عاكس التيار | عاكس دلتا من النوع الثقيل | ||
| نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET | |
| خيار التحكم: | يمكن تقديم RKC والسيطرة التقليدية | ||
| المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | مصممة وفقا لمنطقة التدفئة الفعلية | ||
2.المجفف الساخن العمودي
| المواصفات | الوصف |
| رقم الطراز | HY-HD3000 |
| القوة | 3000 كجم |
| سخان | 7.5 حصان |
| الثورة | 3W |
| الخرف | 380 فولت 3P 50 هرتز |
| الوزن | 1300 كجم |
3.الفراغمحمولة آلية
| المواصفات | المعلم |
| النموذج | AL700 |
| نموذج العمل | نوع الحث |
| القوة | 1.5 كيلوواط، 3P |
| السعة | 550 كجم |
| الحجم | 10 لتر |
| قطر خرطوم التغذية | ف38ملم |
| وقت التغذية | 10-15 ثانية |
| أبعاد الجسم | 410 × 400 × 710 ملم |
| أبعاد الهوبر | 420×290×500ملم |
| الوزن |
80 كجم |
4.HY35/25 محرك طفرة مفرد للمسامير الملونة
| المواصفات | الوصف |
| البرميل | 38CrMoAIA،التنيتر |
| إربط | 38CrMoAIA،التنيتر |
| الناتج | 17kg/h |
| قطعة من المسمار | Ø35ملم |
| المسمار L/D | 25:1 |
| قوة القيادة | 4 كيلوواط |
| جهاز التحكم بالحركات | عاكس التيار المتردد، دلتا |
5رأس الطحن: G1000 في 4 درجة ضغط
| المواصفات | الوصف |
| طريقة التصميم | طبقاً للتقنية من ألمانيا |
| أحجام الأنابيب | 400/450/500/560/630/710/800/900/1000 مم في PN 8-10-16-20 |
| مادة رأس الطلاء | 40CrMo |
| مواد غطاءات المعايرة | النحاس أو الفولاذ المقاوم للصدأ للخيار |
| قناة التدفق | ملصق بالكروم |
| وظيفة أنبوب Bright | مع HYPET أكثر إشراقاً |
| سخان |
أجهزة التدفئة من الفولاذ المقاوم للصدأ |
6خزان الفراغ في 3000 ملم
| المواصفات | الوصف |
| المواد | الصلب المقاوم للصدأ 304 |
| الطول | 3,000ملم |
| ارتفاع المركز | 1200 ملم |
| إشارة. | Ø400~Ø1000ملم |
| مضخة فراغ | 2 × 7.5 كيلوواط |
| درجة فراغ قابلة للتعديل | 0~-0.06MPa |
| مضخة الماء | 2 × 11 كيلوواط |
| طريقة التبريد | تبريد الرش |
| نقاط الرش | 150 نقطة |
| نوع الرش | G1×Φ3 |
| المرشحات | G1.5 |
| أحجام الأنابيب | G2 |
| قوة المحرك | 1.1 كيلوواط |
| نطاق الاتجاه إلى الأمام أو إلى الوراء | ± 800 ملم |
| نطاق الاتجاه الصعودي والهبوطي | ± 80 ملم |
| نطاق الاتجاه الأيسر أو الأيمن | ± 60 ملم |

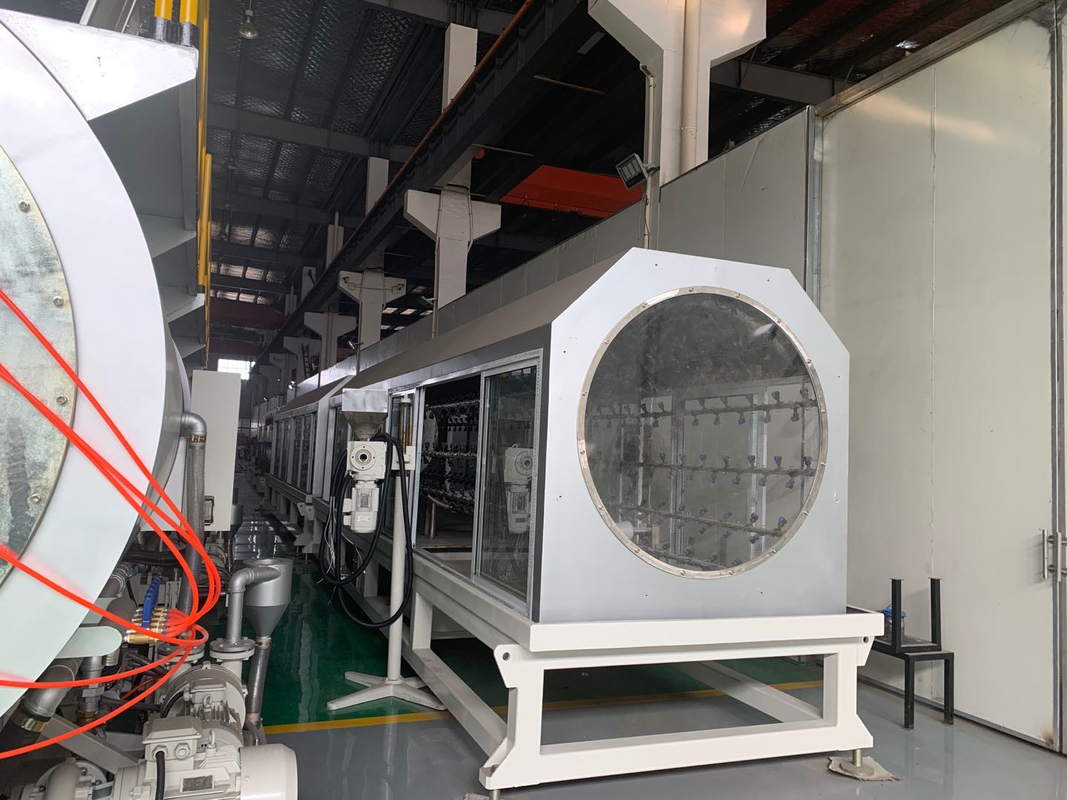

7خزان الفراغ في 9،000 ملم 1 مجموعة
| المواصفات | الوصف |
| المواد | الصلب المقاوم للصدأ 304 |
| الطول | 9,000ملم |
| ارتفاع المركز | 1200 ملم |
| إشارة. | Ø400~Ø1000ملم |
| مضخة فراغ | 4 × 5.5 كيلوواط |
| درجة فراغ قابلة للتعديل | 0~-0.06MPa |
| مضخة الماء | 4 × 11 كيلوواط |
| طريقة التبريد | تبريد الرش |
| نقاط الرش | 350 نقطة |
| نوع الرش | G1×Φ3 |
| المرشحات | G1.5 |
| أحجام الأنابيب | G2 |
| قوة المحرك | 1.1 كيلوواط |
| نطاق الاتجاه إلى الأمام أو إلى الوراء | ± 800 ملم |
| نطاق الاتجاه الصعودي والهبوطي | ± 80 ملم |
| نطاق الاتجاه الأيسر أو الأيمن |
± 60 ملم |
8خزان التبريد في 9،000 ملم 1 مجموعة
| المواصفات | الوصف |
| مجموعة الأنابيب | Ø400-1000ملم |
| طول صندوق الفراغ | 9,000ملم |
| البناء | طريقة الرش |
| قوة مضخة المياه | 7.5 كيلو واط × 2 مجموعات |
| رقم الفوهة | 320 قطعة |
| رقم المرشح | مجموعتان |
| عدد الممرات | مجموعتان |
| طريقة تحكم مستوى المياه | الصمام العائم |
| مادة الغطاء | صفيحة من سبيكة الألومنيوم |
| المواد | الصلب المقاوم للصدأ 304 |
| تحكم درجة حرارة الماء | صمام تنظيم تلقائي |
| أنبوب الدخول | G1.5 |
| أنبوب الخروج | G2 |
9. أخرجوا الوحدة 1
| المواصفات | الوصف |
| نوع السحب | عشرة دبابير |
| ارتفاع المركز | 1200 ملم |
| بالنسبة لحجم الأنابيب | Ø400~Ø1000ملم |
| طريقة القيادة | مدفوعة بواسطة كتل المطاط |
| سرعة القيادة | 0.1-1m/min |
| أحجام المظهر | 4000×2200×2500ملم |
| نوع المحرك | محرك الخدمة |
| قوة المحرك | 0.55كيلوواط × 10 مجموعات |
| نظام التحكم | PLC |
| طول الدبابير المتصلة | 3,000ملم |
| أقصى قدرة القيادة | 90,000 N |
| القوة القصوى للضغط | 5,000 N |
| نوع القيود | 4 مشابك ميكانيكية و 6 مشابك هوائية |
| صندوق التروس | المحرك مع علبة التروس المروحة القوية |
| عرض اليرقة | 60 ملم |
| مكافحة اليرقات | 4 أسطوانات |
| نظام القياس | تم تثبيت الرمز |
| وضع التحكم | المضخات |
| ضغط الضغط على الأنابيب | مقاسات الحرارة |
| وضعية اليرقة لأسفل | مقارنة مع الجهاز المتحرك |
| ضغط الهواء | 0.4-0.6Mpa |
| مسافة فتح أقصى | 15000ملم |

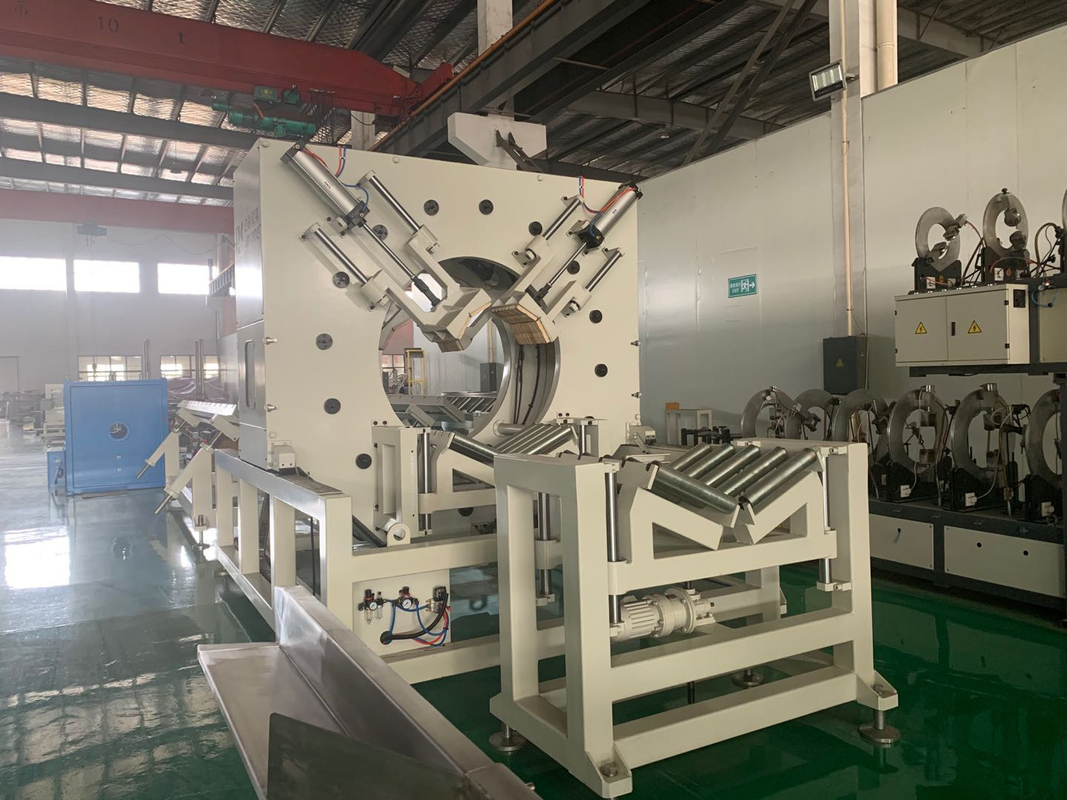

10.القطع الكوكبي 1 مجموعة
| المواصفات | الوصف |
| نوع القطع | القطع الكوكبي (أوتوماتيكي / يدوي) |
| مادة القطع | شفرة مع رأس قطع الكربيد |
| دقة القطع | ≤ 3 ملم |
| نظام التحكم | نظام التحكم الآلي لـ PLC |
| نطاق القطع | Ø400~Ø1000ملم |
| مسافة ضربة متحركة | 1800ملم |
| سمك القطع | 60 ملم |
| ارتفاع المركز | 1200ملم |
| جهاز التغذية | نظام هيدروليكي |
| قوة المضخة الهيدروليكية | 0.75كيلوواط |
| طاقة المحرك | 7.5 كيلوواط |
| محرك دوران | 2.2كيلوواط |
| أجزاء هوائية | المستوردة من تايوان (أو ألمانيا) |
11.(ستاي)كير 1سيت
| المواصفات | الوصف |
| طاولة منحنية | تعمل بالنفط |
| الطول الاسمي | 6 مترات |
| مادة المنحدر | MS الصلب الهيكلي الصلب |
| طريقة التحكم | تحكم PLC |
