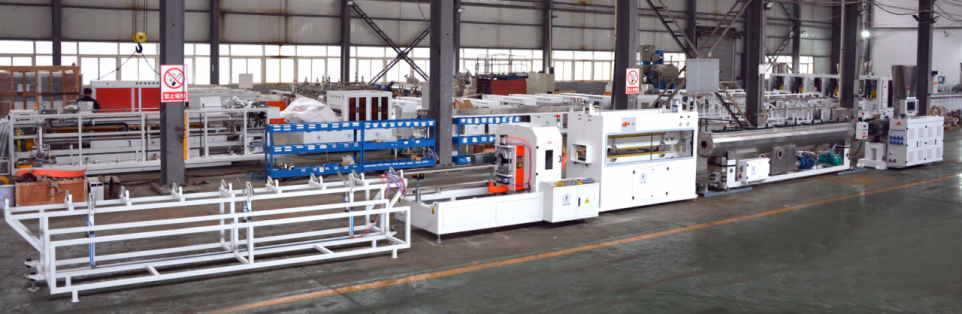

3 ′′- 4البروتوكول الأنابيب خط الإنتاج مع HYZS65/132 مخروط مزدوج المسمار طحن
A. تخصص خط حشر الأنابيب HYPET PVC 3-4
| SN | البنود | الوصف |
| الخصائص | إنتاج عالي | 300kg/h، مع سرعة عالية |
| عالية الكفاءة | الجودة المستقرة، والتشغيل الفعال جعل من ذوي الكفاءة العالية | |
| توفير الطاقة | يمكن أن يوفر الطاقة 20-30٪ بواسطة الآلة والبرمجيات. | |
| التحكم الذكي بالذكاء الاصطناعي | برنامج PLC + HYPET للسيطرة على العملية تلقائيًا وحفظ كل حالة صياغة. | |
| معلومات عن الجهاز | المنتجات | أنبوب كاكو3 عالي وطبيعي |
| المواد الخام | مسحوق PVC | |
| الناتج | 250-300kg/h | |
| نطاق قطر المنتجات | Φ3 - Φ4 |
| ظروف العمل | الطاقة الكهربائية | ثلاثي المراحل، 420 فولت +/- 10٪، 50 هرتز (آخرون في اختيارك) |
| الطاقة الكلية | 70 كيلوواط للطاقة التثبيتية، الطاقة التشغيلية الفعلية:37 كيلوواط | |
| مياه التبريد | ≤ 20°C ≥ 0.3Mpa | |
| الماء المضغوط | > 0.3m3/min، > 0.5Mpa | |
| الحجم الكلي (L*W*H) | 22000* 1600* 2500 مم | |
| الجهاز شرح عام | ارتفاع المركز | 1000ملم |
| اتجاه العملية | من اليمين إلى اليسار (يمكن أن يكون آخر للخيار) | |
| الناتج |
وقدرة الإخراج تختلف مع المواد ظروف التشغيل |
|
| ملاحظات التكنولوجيا |
يبقى الحق في تحسين مواصفات الخط، إذا كان هناك أي تعديل في في المستقبل، لن يتم إبلاغ العميل |
ب.بناء خطوط الإنتاج
| SN | الوصف | Qty (مجموعة) |
| 1 | HYZS65/132 مخروط مزدوج المسمار طاحونة 37kw طاقة المحرك مجهزة مع اثنين من المغذيات التلقائية، واحد هو الرئيسي، والآخر هو المغذية الجانبية لملء Caco3 عالية | 1 |
| 2 | محمول آلي | 1 |
| 3 | الرأس الميت | 1 |
| 4 | خزان الفراغ (تحكم تلقائي) | 1 |
| 5 | أخرجوا الوحدة في أربعة مخالب | 1 |
| 6 | القطع الكوكبي مع نظام تغذية سكين هيدروليكي | 1 |
| 7 | ستاكر | 1 |
ملاحظات:
1حالة السعر خارج المصنع ووهان الصين
2طريقة الدفع: سيتم دفع 30% من المجموع بواسطة T/T كإيداع، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو L/C عند الرؤية
3مدة التسليم: 60 يوما بعد تأكيد الطلب
4فترة صلاحية: 30 يوماً من تاريخ الإصدار
5. الضمان: سنة واحدة بعد التشغيل في متجر العملاء
6التدريب: متاح في الصين وفي متجر العملاء
7إذا لزم الأمر، يمكن للمورد إرسال المهندسين إلى المشتري للحصول على عمولة تحت الشروط، ولكن المشتري سيدفع رحلة الطيران والفندق والوجبات، والراتب من 80 دولار أمريكي / يوم / شخص واحد.
ج. مواصفات الجهاز
1.HYZS-65/132إنتاج عاليطاحونة مزدوجة المساميرمجموعة واحدة
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYZS-65/132 مخروط مزدوج المسمار |
| الناتج |
250-330 كجم/ساعة للأنابيب 150-200kg/h للشفرة أو أكثر |
||
| ارتفاع المركز | 1000ملم | ||
| البعد | 3000 × 1300 × 2600 ملم | ||
| الوزن | 2700 كجم | ||
| 2 | إربط | قطرها | Ø65/132 ملم |
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| سرعة الدوران | 0~48 دورة/دقيقة | ||
| جوهر المسمار |
التحكم التلقائي في درجة الحرارة (تبريد الزيت سيكون خيار) |
||
| 3 | البرميل | البرميل المعدني الخاص | في جزأين، الجزء الأمامي سيكون مع سبيكة خاصة. |
| جزء تغذية البرميل | 38CrMoAlA | ||
| الجزء الأمامي للبرميل | SKD11 مع المعالجة الحرارية | ||
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| 4 | محول الحرارة / الضغط | الجودة | الصين علامة تجارية مشهورة |
| الهيكل | يكتشف بشكل منفصل كل من الضغط والحرارة | ||
| كابل | خط كابل معزول عالي | ||
| الشاشة | سواء في شاشة أو شاشة عرض | ||
| 5 | مروحة التدفئة والتبريد | منطقة التحكم في التدفئة | 4 مناطق |
| طريقة التدفئة | الألومنيوم المصبوب / السيراميك | ||
| طاقة التدفئة | 25كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.2kw × 2 مجموعات + 0.37kw × 1 مجموعة | ||
| التبريد بالماء/الزيت | منطقة واحدة في الجزء الأمامي للخيار | ||
| العزل الحراري | مادة عزل خاصة وهيكل لتوفير الطاقة. | ||
| 6 | علبة التروس HYPET | مواد السكن | الحديد الصلب |
| مواد المعدات | 20CrMnTiA | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| درجة حرارة الزيت | يتم التحكم به بواسطة نظامين | ||
| مُختم مطاطي | المستخدمات المجهزة لتمهيد المطاط المخصص المستورد | ||
| محامل | مع العلامة التجارية الشهيرة والموثوق بها. | ||
| 7 |
مسدس مزدوج المغذية |
محرك المواد المزودة | 1.5 كيلوواط |
| نطاق السرعة | 1-50 دورة في الدقيقة | ||
| جسر البارود | جسر مضاد للبرودر مع كاكو 3 العالي | ||
| عاكس | طراز الحمولة الثقيلة دلتا |
| 8 | غازات الفراغ مع الاختيار | درجة الفراغ | -0.04Mpa |
| قوة المحرك | 2.2 كيلوواط | ||
| خزان الفراغ | من السهل أن تكون نظيفة | ||
|
جهاز التنظيف التلقائي
|
جهاز التحكم بالهواء للنظافة التلقائية | ||
| 9 | محرك القيادة | طاقة المحرك المتردد | 37 كيلوواط في ماركة سيمنز |
| جهاز تحكم عاكس التيار | دلتا في النمط الثقيل | ||
| 10 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| المكونات الكهربائية | العلامات التجارية في سيمنس، شنايدر، RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | 7 مناطق | ||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مع سلك الطيران 2، يمكن تفكيك الخزانة الكهربائية بسهولة، 3كل الكابلات والحواس الكابلات قوية بما فيه الكفاية مع حياة طويلة. 4نظام التحكم بجهاز تحكم PLC مع زر للتعديل لتحكم سرعة المسمار بسهولة |
2.أمحمول للطحن مجموعة واحدة
3.الرأس الميت 1 مجموعة
| SN | الاسم | الوصف | |
| 1 | حجم الأنابيب | بالنسبة لأحجام الأنابيب Ø3 - Ø4 | |
| 2 | سمك الأنابيب |
بالنسبة لـ Ø3، 1.2mm 1.5mm...... المقدمة من قبل العميل بالنسبة لـ Ø4 1.2 ملم 1.5 ملم..... المقدمة من قبل الشركة |
|
| 3 | مادة رأس الطلاء | سبيكة خاصة | |
| 4 | نوع السرعة | ما يصل إلى 5 م/دقيقة | |
| 5 | ضغط الذوبان/تيمب | مجهزة بـ Melt press/Temp | |
| 6 | مناطق التدفئة | 6 مناطق | |
| 7 | سطح التدفق | جميع مساحات التدفق البولندي والكروم | |
| مواد غطاءات المعايرة | من الفولاذ المقاوم للصدأ وملصق لامع صلب ومتجمد بالماء | ||
4.معايير الفراغخزان في 6 أمتار من الفولاذ المقاوم للصدأ 304 بدون طلاء مجموعة واحدة
| SN | المواصفات | الوصف |
| 1 | المواد | الصلب المقاوم للصدأ 304 |
| 2 | نطاق العمل | Ø 3ـ-Ø 4ـ |
| 3 | الطول | 6000ملم |
| 4 | ارتفاع المركز | 1000 ملم |
| 5 | نوع خزان الفراغ | خزان واحد، في غرفة واحدة |
| 6 | عدد الأنابيب | 1 أنبوب |
| 7 | قوة المحرك المتحرك | 0.75 كيلوواط |
| 8 | النطاق المتحرك الأمامي والخلفي | 700 ملم |
| 9 | تعديل اليسار واليمين | 100ملم |
| 10 | غطاء في الأعلى | غطاء صفيحة ضخمة من الزجاج مضادة للكسر |
| 11 | مضخة الفراغ | 4 كيلوواط * 1 مجموعة |
| 12 | مضخة الماء | 5.5 kw * 1 مجموعة |
| 13 | ما هي أرقام أنابيب الرش | 4 قطع |
| 14 | نوع الفوهة | التبريد المكثف الذري |
| 15 | رذاذ الفم | 1 ′′ × Ø4-Ø3 |
| 16 | دعامة الأنابيب | لوحة دعامة من النيلون |
| 17 | ذهاباً وإياباً | 800ملم في 0.75كيلوواط |
| 18 | الحركة المتقاطعة | 120ملم |
| 19 | صعوداً وهبوطاً | 100ملم |
| 20 | مرشح | مجموعتان في G2 مع طريق مرور |
| 21 | نظف المرشح | عن طريق خط مرور لتنظيف المرشح |
| 22 | إعصار الفراغ | نعم، مع ذلك |
| 23 | وظيفة الصمت | جهاز الصمت لكل مضخة فراغ |
5.أخرجوحدة في 4 مخالب مجموعة واحدة
| SN | الاسم | الوصف | |
| 1 | نوع السحب | نوع 4 مخالب من نوع اليرقة المطاطية | |
| 2 | عدد اليرقات | 4 مجموعات | |
| 3 | نطاقات العمل | Ø3~Ø4 | |
| 4 | طريقة القيادة | مدفوعة بواسطة قطعة مطاطية من السيليكون | |
| 5 | نوع المحرك والتحكم | محركات التيار المتردد مع نظام التحكم في العلامة التجارية الشهيرة دلتا |
| 6 | إبعاد المدى: | أنبوب 3-6 بوصة سيكون 4 أحزمة |
| 7 | قوة المحرك | 0.85 كيلوواط × 4 مجموعات تحكم المحرك الخادم |
| 8 | أقصى قوة سحب | 26,000 N |
| 9 | أخرج من نطاق السرعة | 0.1-5 م/دقيقة |
| 10 | عرض اليرقة | 74 ملم |
| 11 | الطول الفعلي للدبابير | 1600 ملم |
| 12 | تعديل اليرقة | يمكن تعديل السنجتين العلويين بواسطة الاسطوانة |
| 13 | عدد الأسطوانات | أسطوانتان في كل سلسلة |
| 14 | اليرقة | قابل للتعديل |
| 15 | نوع علبة التروس | علبة التروس المتعرجة المدارية القوية |
6.القطع الكوكبي مجموعة واحدة
| SN | الاسم | الوصف | |
| 1 | نوع القطع | الكوكبية مع نوع شفرة مستديرة | |
| 2 | نطاق العمل | Ø3~Ø4 | |
| 3 | سمك القطع | 20 ملم | |
| 4 | نوع محرك القطع وقوة | التيار المتردد 2.2 كيلوواط × مجموعة واحدة | |
| 5 | أسلوب الشفرة | شفرة المنشار + وظيفة التشنج | |
| 6 | نظام التحكم | شركة سيمنز PLC | |
| 7 | نوع التحكم | نوع PLC مع خط كامل | |
| 8 | سرعة القطع | 8 م/دقيقة | |
| 9 | ارتفاع المركز | 1,000 ملم | |
| 10 | قوة المحرك | 2.2 كيلوواط × مجموعة واحدة | |
| 11 | أجهزة القطع والحفر | سبيكة الأدوات | |
| 12 | القطع طريقة التثبيت | نصفات الألومنيوم المصبوب المشددة لكل قطر | |
| 13 | تغذية القطع | التغذية الهيدروليكية | |
| 14 | النظام الهيدروليكي للقطع | 0محطة هيدروليكية بقوة 75 كيلوواط | |
| 15 | وضع متزامن | أسطوانة مع نظام التحكم بالخدمة | |
| 16 | قطع الغبار | مع جهاز جمع الغبار والحطام | |
7.ستاكرمجموعة واحدة
| SN | الاسم | الوصف | |
| 1 | طول الأنابيب | 3-6m | |
| 2 | طريقة التحكم | جهاز تشفير أو تحكم مفتاح الحد و سلطانية Pnumatci | |
| 3 | المواد | SS304 لوجهات اتصال الأنابيب | |
