| اسم العلامة التجارية: | Hypet |
| رقم الطراز: | خط إنتاج مقاطع WPC مقاس 240 مم مع جهاز بثق ZS55/120 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD 43000/set |
| وقت التسليم: | 45 ~ 75 يوما |
| شروط الدفع: | L/C، T/T |
أ .ميزة HYPET WPC ملف تعريف صلبخط الانتاج
| SN | أغراض | اختيار التكوين |
| 1 | نظام مراقبة الإنتاج | نظام التحكم PLC |
| 2 | نظام التبريد للتحكم في الخزانة الكهربائية | تبريد المروحة للخيار |
| 3 | المحرك الرئيسي | محرك AC مع العاكس الشهير |
| 4 | مستشعر الضغط | التحكم الفردي في درجة الحرارة والضغط في جزأين |
| 5 | التحكم في التنظيم الحراري الأساسي | نظام موازنة الحرارة الداخلي ذو الحلقة المغلقة. |
| 6 | مادة نوع المسمار والبرميل | سبيكة نيترو ثنائية المعدن مكونة من جزأين |
| 7 | وظيفة خلط نظام التغذية الكمية | برغي مزدوج مع خيار جهاز الخلط |
ملاحظة: هذا الجدول كملف مرفق مخصص لاختيار التكوين على السطر بأكمله. تظل شركة HYPET لها الحق في تحسين تكنولوجيا الخط، وإذا كان هناك أي تعديل للمواصفات، فلن يتم إبلاغ العميل.
ب، العناصر التجارية:
| SN | العناصر الرئيسية | الكمية |

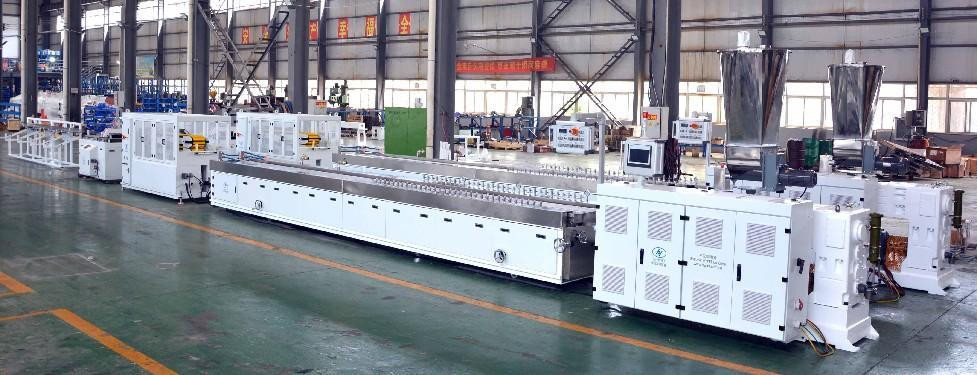

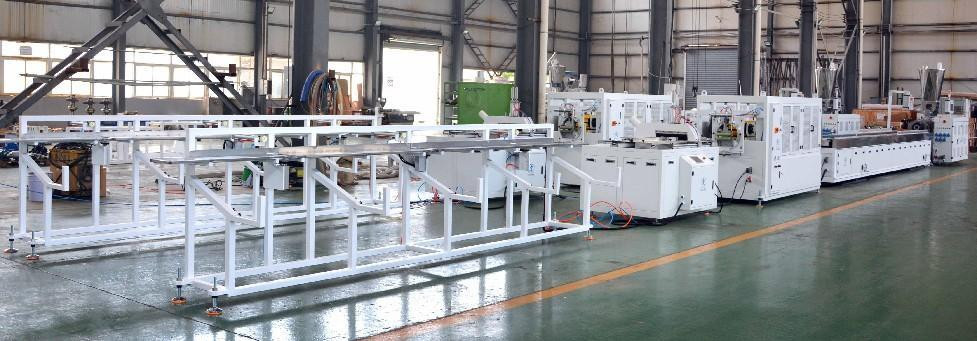

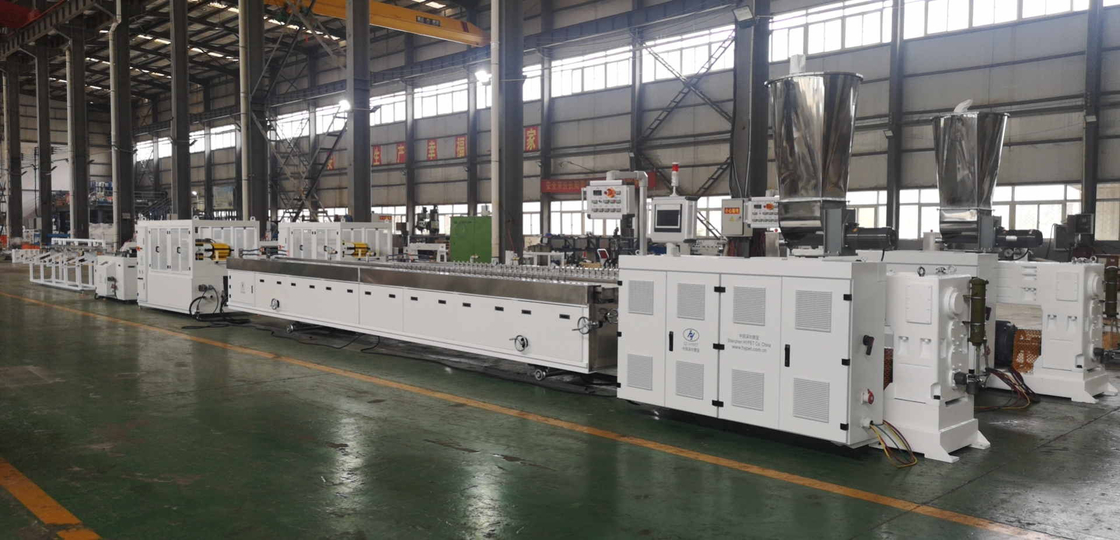

| خط إنتاج المقاطع الصلبة WPC مع آلة البثق ذات اللولب المزدوج المخروطي ZS55/120 | ||
| 1 | ماكينة بثق لولبية مخروطية HYZS55/120 | 1 مجموعة |
| 2 | محمل الربيع | 1 مجموعة |
| 3 | رأس القالب الشخصي للخشب PE | 1 مجموعة |
| 4 | رأس القالب الشخصي للخشب PVC | 1 مجموعة |
| 5 | 240 جدول المعايرة | 1 مجموعة |
| 6 | 240 هوال قبالة | 1 مجموعة |
| 7 | جهاز قطع 240 | 1 مجموعة |
| 8 | مكدس | 1 مجموعة |
ملاحظات:
1. حالة السعر والوجهة في ووهان الصين
2. طريقة الدفع: سيتم دفع 30% من الإجمالي عن طريق T/T كوديعة، وسيتم دفع الرصيد بعد الاختبار وقبل الشحن عن طريق T/T أو عن طريق خطاب الاعتماد غير القابل للإلغاء في الأفق.
3. فترة التسليم: 60 يومًا بعد استلام الوديعة.
4. فترة الصلاحية: 30 يومًا بعد التأكد.
5. الضمان: سنة واحدة بعد التشغيل في متجر العملاء.
6. التدريب: متوفر في الصين وفي متجر العملاء.
ج- مواصفات الآلة
1 .هيZS55/120 التوأم المخروطيالطارد المسمار
| SN | اسم الأجزاء | مواصفة | وصف |
| 1 | الطارد | نموذج الطارد | HYZS-55/120 برغي مزدوج مخروطي |
| الإخراج |
200-280 كجم/ساعة للأنابيب 100-150 كجم/ساعة للملف الجانبي أو أكثر |
||
| ارتفاع المركز | 1000 ملم | ||
| البعد | 2710 × 1250 × 2600 ملم | ||
| وزن | 2300 كجم | ||
| 2 | أفسد | القطر | Ø55/120 ملم |
| مادة | 38CrMoAlA + سبيكة خاصة | ||
| ينهي | مملوء بالنيتروجين (عمق 0.50 ~ 0.70 مم) ومصقول | ||
| سرعة الدوران | 0 ~ 38 ص / دقيقة | ||
| جوهر المسمار |
التحكم التلقائي في درجة الحرارة (سيكون تبريد الزيت للخيار) |
||
| 3 | برميل | هيكل برميل | في جزأين، الجزء الأمامي سيكون مزودًا بسبيكة خاصة. |
| جزء كبير من البرميل | 38CrMoAlA | ||
| الجزء الأمامي من البرميل | SKD11 مع المعالجة الحرارية | ||
| الانتهاء من الداخل | مملوء بالنيتروجين (عمق 0.50 ~ 0.70 مم) | ||
| 4 | محول درجة الحرارة/الضغط | جودة | الصين العلامة التجارية الشهيرة |
| بناء | يستشعر بشكل منفصل الضغط ودرجة الحرارة | ||
| كابل | خط كابل معزول عالي | ||
| شاشة | سواء في الشاشة أو شاشة العرض | ||
| 5 | مراوح السخان والتبريد | منطقة التحكم بالتدفئة | 4 مناطق |
| طريقة التدفئة | الألومنيوم المصبوب / السيراميك | ||
| قوة التدفئة | 16 كيلو واط | ||
| نظام التبريد | مروحة تبريد برميلية منخفضة الضوضاء | ||
| قوة التبريد | 0.2 كيلو واط × 3 مجموعات | ||
| تبريد الماء/الزيت | منطقة واحدة في الجزء الأمامي للخيار | ||
| عازلة للحرارة | مادة وهيكل عزل خاص لتوفير الطاقة. | ||
| 6 | هايبت علبة التروس | مواد الإسكان | حديد الدكتايل |
| مادة العتاد | 20CrMnTiA | ||
| سطح العتاد | تصلب والأرض بدقة عالية | ||
| مادة المحور | 40كر | ||
| درجة حرارة الزيت | التي تسيطر عليها نظامين، | ||
| سدادة مطاطية | تستخدم سدادة مطاطية خاصة مستوردة | ||
| محامل | مع علامة تجارية مشهورة وموثوقة. | ||
| 7 |
الجرعات اللولبية المزدوجة المغذية |
توريد محرك المواد | 1.5 كيلو واط |
| نطاق السرعة | 1-50 دورة في الدقيقة | ||
| جسر مسحوق | جسر مضاد للبودرة مع نسبة عالية من Caco3 | ||
| العاكس | نوع دلتا محمل ثقيل | ||
| 8 | فراغ ديغا مع محدد | درجة الفراغ | -0.04 ميجا باسكال |
| قوة المحرك | 1.5 كيلو واط | ||
| خزان فراغ | من السهل أن تكون نظيفة | ||
|
جهاز التنظيف التلقائي
|
جهاز التنظيف التلقائي للتحكم في الهواء للخيار. | ||
| 9 | محرك القيادة | قوة محرك التيار المتردد | 30 كيلوواط ماركة سيمنز |
| تحكم العاكس AC | دلتا من النوع الثقيل |
2. محمل الربيع
| مواصفة | وصف |
| قطر الأنبوب | 114 ملم |
| القدرة الانتاجية | 3 م3/ح |
| حجم القادوس | 200 لتر |
| قوة | 1.5 كيلو واط |
3.رأس القالب الشخصي
| مواصفة | وصف |
| بناء | القالب + المعاير (240 مم × 2) |
| مادة القالب | 3Cr17 |
| قوة التدفئة | 4 كيلو واط |
| معالجة المواد | HDPE / LDPE / PP / PET الخشب بيليه |
| مواصفة | وصف |
| بناء | القالب + المعاير (260 مم × 3) + خزان المياه (2000 مم) |
| مادة القالب | 3Cr17 |
| قوة التدفئة | 4 كيلو واط |
| معالجة المواد | مسحوق خشب بي في سي |
4. 240 جدول المعايرة
| غرض | مواصفة |
| المواد من جدول المعايرة | 304 الفولاذ المقاوم للصدأ |
| البعد الثابت للقالب | 360 ملم |
| عرض المنتج | 240 ملم |
| ارتفاع المنتج | 10-55 ملم |
| مضخة فراغ | 4 كيلو واط × 3 |
| مضخة مياه | 4 كيلو واط × 1 |
| طول جدول المعايرة | 4500 ملم |
| المفاصل فراغ | 20 قطعة |
| وصلات مياه التبريد | 20 قطعة |
| ارتفاع المركز | 1000 ملم |
| مدخل الماء | G1 |
| مخرج الماء | G3 |
| تعديل لأعلى ولأسفل | 860-1000 ملم |
| تعديل أمامي خلفي | 700 ملم |
| قوة المحرك المنقولة | 0.75 كيلو واط |
| تعديل يسار يمين | 60 ملم |
| مضخة تجفيف ساخنة | 1.5 كيلو واط |
5.240 هوال قبالة
| غرض | مواصفة |
| هوال خارج النوع | أعلى إلى أسفل 2 نوع مخلب |
| الحد الأقصى لحجم المنتج | 240 × 70 ملم |
| عرض الكتلة المطاطية | 75 ملم |
| هوال خارج القوة | 30000 ن |
| الطول الفعال لليرقة | 1000 ملم |
| السرعة القصوى | 0.5-5 م/دقيقة |
| محرك | محرك التيار المتردد |
| قوة | 1.5 كيلو واط × 2 |
| هيكل المخفض الجر | التروس الحلزونية ذات الأسنان الصلبة |
| العاكس | دلتا |
| ارتفاع المركز | 1000 ملم |
| رفع وضع الجر والضغط | ضغط الاسطوانة |
| فك جهاز الفيلم الواقي | نهاية مدخل الجرار |
6.جهاز قطع 240
| غرض | مواصفة |
| نوع القطع | قطع المنشار |
| طريقة تغذية القاطع | حركة عرضية |
| محرك القاطع | 2.2 كيلو واط |
| الحد الأقصى لحجم القطع | 260 × 70 ملم |
| جهاز لامتصاص الغبار | كيس مكنسة كهربائية 2.2 كيلو وات × 1 |
| نظام التغذية | نظام هوائي |
| نظام سيرفو | نظام هوائي |
| جهاز المشبك | كتلة مطاطية + اسطوانة |
| عداد متر | التشفير/العداد/مفتاح السكتة الدماغية الميكانيكية |
| نظام التحكم | التحكم PLC |
7. مكدس
| غرض | مواصفة |
| طاولة مائلة | تعمل بالهواء المضغوط |
| الطول الاسمي | 4-6 متر |
| مادة شلال التعثر | MS الصلب الهيكلي الصلب |
| طريقة التحكم | التحكم PLC |
