مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:

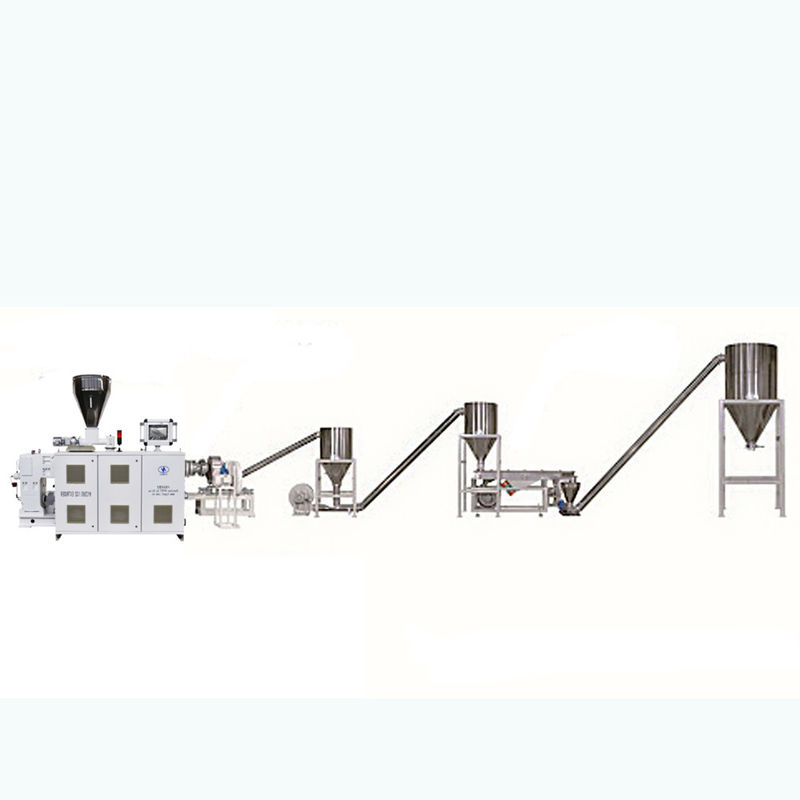

خط حفر الخشب HDPE / LDPE / PP / PET
خط حفر الخشب HDPE / LDPE / PP / PET
A.ميزة خط إنتاج HYPET WPC الصلب
| SN | البنود | اختيار التكوين |
| 1 | نظام التحكم في الإنتاج | نظام التحكم بـ PLC |
| 2 | نظام التبريد لخزانة التحكم الكهربائية الرئيسية | تبريد المروحة |
| 3 | المحرك الرئيسي | محرك التيار المتردد مع عاكس مشهور |
| 4 | جهاز استشعار الضغط | تحكم الحرارة والضغط الفردي HYPET في جزئين |
| 5 | التحكم في تنظيم الحرارة في الأساس | نظام التوازن الحراري الداخلي المغلق. |
| 6 | مادة المسمار والبرميل | 38CrMoAlA+سبيكة خاصة+التلميع |
| 7 | وظيفة خلط نظام التغذية الكمية | مسدس مزدوج مع خيار جهاز خلط |
ملاحظة: هذا الجدول كملف مرفق الذي هو لتحديد التكوين على خط كامل.
| SN | الحالة | المواصفات | الوصف |
| 1 |
طبيعي الظروف الحالة |
مكان العمل | الاستخدام الداخلي |
| الرطوبة | 85% بدون تكثيف | ||
| الحرارة | 0~40 درجة مئوية | ||
| 2 |
الكهرباء المصدر |
قدرة التثبيت | 60 كيلوواط |
| إمدادات الطاقة | 3P+N+PE | ||
| الجهد/التردد | 380 فولت / 50 هرتز غيرها يمكن أن يكون اختيار | ||
| 3 | مياه التبريد | الحرارة | ≤15 درجة مئوية |
| ضغط الماء | ≥0.3MPa | ||
| التدفق | ~ 15 م3/ساعة | ||
| 4 | مكيف الهواء | ضغط الهواء في الضاغط | ≥0.6MPa |
| التدفق | ~ 0.9 م3/دقيقة |
ملاحظة: سيتم تغيير قدرة التطويق وفقًا لمواد المعالجة وظروف العمل.
(هايبت) تبقى لها الحق في تحسين تكنولوجيا الخط، إذا كان هناك أي تعديل في المواصفات، لن يتم إبلاغ العميل.
ب: البنود التجارية:
| SN | اسم الأجزاء | كمية |
| 1 | آلة GTE-65B مزدوجة المسامير ((L/D=40) | مجموعة واحدة |
| 2 | محمول المسمار للطحن | مجموعة واحدة |
| 3 | الكرات تقطع الرأس مع القطع | مجموعة واحدة |
| 4 | نظام الحفر المفترق بالدوامير | 3 مجموعات |
| 5 | جهاز الشاشة المتحركة | مجموعة واحدة |
ج، مواصفات الجهاز
1,الـ GTE-65بآلة مضيفة مزدوجة المسامير ((L/D=40)
| المواصفات | الوصف |
| المحرك الرئيسي | 90 كيلوواط (AC) ، والتي تنتجها شركة سيمنز لتصنيع المحركات. يستخدم محول تردد يابان YASKAWA لضبط السرعة. |
| علبة التروس |
علبة التروس عالية السرعة و عالية عزم الدوران، ونسبة التخفيض هي 2.5:1. يحتوي جهاز المضيف المدمج على خفض السرعة ونقل عزم الدوران مع تصميم متوازي لثلاث محاور. يتم استخدام محامل SKF في جهاز الخفض ،جهاز نقل عزم الدوران وكحامل شعاعي في العمود الخارجيمادة صندوق التروس هي 40CrNiMoAlA ودقة التصنيع هي 6 درجة. |
| إربط | قطر المسمار: Φ62.4mm ، L / D = 40: 1 والمواد المسمارية هي نوع الحجب. يتم تصنيع عمود جوهر المسمار من 40CrNiMoA ، وتتصل مكونات خيوط المسمار بسهولة تفكيكه وتجميعه.مكونات المسمار مصنوعة من أداة عالية الجودة عالية السرعة الصلب، W6Mo5Cr4V2 ، الذي يتلقى معالجة حرارية بتصلب فراغ في درجة حرارة عالية. القسوة الكاملة: HRC58 ~ 60. |
| البرميل | طول البرميل: L = 240mm / قسم. 10 أقسام جسم البرميل. يتم صنع جسم البرميل من الصلب # 45 مع غطاء سبيكة. طريقة تبريد البرميل: تبريد المياه. يستخدم البرميل الأول لتغذية المواد.الخامسة.7.البرميل التاسع للتهوية الجوية والبرميل العاشر للطحن والبرميلات الأخرى من نوع الفم المغلق |
| نظام التدفئة | 9 أقسام للتسخين (بما في ذلك تغيير الشاشة والموت). تستخدم سخانات الحديد الزهري للتسخين.إن كفاءة التدفئة عالية وتأثير الحفاظ على درجة الحرارة جيد كما أن الأسبستوس المستخدم خارج الساخنالمقاومة العازلة ضد الأرضية للمدفأة أكثر من 10MΩ والقوة الإجمالية للتدفئة حوالي 40KW. |
| طعام مزدوج المسمار | مجموعة واحدة من المغذيات المزدوجة ، طاقة المحرك 1.5 كيلوواط (محرك AC) مع محول تردد اليابان YASKAWA. |
| نظام التشحيم بالزيت | مضخة الزيت:0.75 كيلوواط |
| نموذج زيت التشحيم:هاي ماركة 6402 المصنوعة في شنغهاي ، زيت العدادات المتوسطة الحمل ، النموذج: 85W/90GL - 4. | |
| نموذج المكثف:SL 411 | |
| نموذج مضخة زيت الزيت:NB B10 | |
| نظام المياه الناعمة | يستخدم الجزء الداخلي من جسم البرميل تبريد المياه الناعمة ، والأنابيب الرئيسية للدخول والخروج من الفولاذ المقاوم للصدأ. |
| صندوق المياه الناعمة منفصل عن جسم البرميل، مريح لتنظيف وإصلاح. | |
| الصمام الكهربائي الهولندي JOCK، والصمام الكهربائي التحكم في تدفق مياه التبريد، والصمام الوقود التحكم في تدفق مياه التبريد. | |
| نوع التبريد: التبريد بالماء | |
| طاقة مضخة التبريد: 0.75 كيلوواط | |
| خزانة كهربائية | ثلاثي المرحلة 380V، AC 50Hz |
| مكونات التحكم الكهربائية الرئيسية هي منتجات سيمنز | |
| المحرك الرئيسي هو محرك التيار المتردد بقوة 90KW | |
| يتم اعتماد محول تردد اليابان YASKAWA لجهاز تنظيم سرعة الآلة المضيفة. | |
| يتم اعتماد محول تردد اليابان YASKAWA لجهاز تنظيم سرعة المغذ. | |
| أداة التحكم الذكية في درجة الحرارة المصدرة من اليابان RKC مع ضبط وتعليمات معايير PID تلقائيًا في الدائرة المفتوحة للمدفأة | |
| مقياس ضغط ذكي، مع نطاق قياس من 0 ~ 25Mpa | |
| صمام كهرومغناطيسي من هولندا يورك | |
| تتحكم خزانة التحكم الكهربائية في نظام التحكم في درجة الحرارة ونظام القيادة ونظام التحكم في القفل. |
2، رصاصة قطع الرأس مجموعة واحدة
| المواصفات | الوصف |
| حفر الثقوب | في ثلاثة صفوف |
| مواد لوحات التقطيع | فولاذ القالب في حياة أطول |
| السكين | مجموعتان |
3، نظام الحفرة المفتوحة 3 مجموعات
| المواصفات | الوصف |
| حجم الصومعة | 500 كجم |
| جهاز النقل | بواسطة مروحة كهربائية |
| قوة مروحة الهواء | بواسطة عاكس التيار المتردد |
| قوة المحرك | 1.5كيلوواط |
4جهاز الشاشة المتحركة مجموعة واحدة
| المواصفات | الوصف |
| محرك الاهتزاز | 500 كجم |
| نظام الحفرة المنفصلة بالدوارة | مجموعتان، بما في ذلك المروحة الخ |
