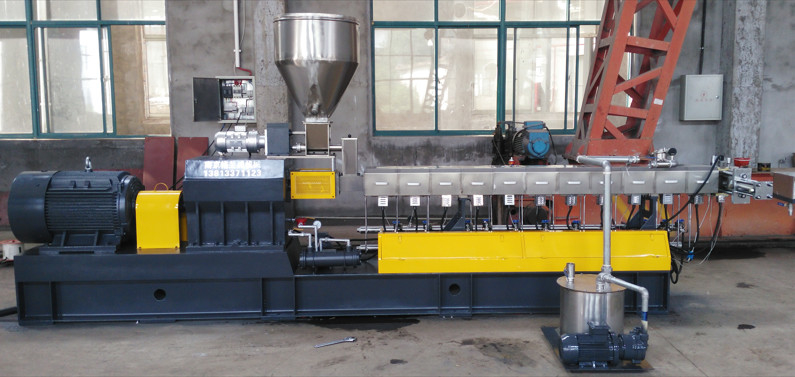

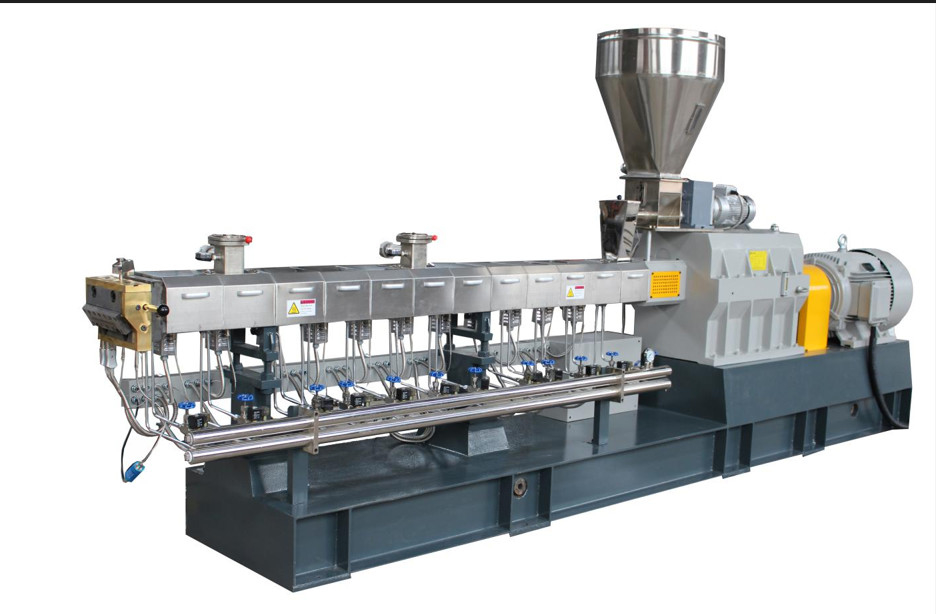

آلة تحليل الكريستال الكهربائي الكهربائي الكهربائي الكهربائي الكهربائي

المياه الطاردة ذات المسمار المزدوجوخط تكوير الخيوط GTE-52B/40/500-55kw

أ. شروط الاستخدام:

التطبيق: رقائق أو رقائق PET

الإخراج: حوالي 130-200 كجم / ساعة، وفقًا للمادة الخام والصيغة وحالة المعالجة، إلخ.

مصدر الطاقة الكهربائية: 3 × 380 فولت خمسة خيوط؛ 50 هرتز؛

الهواء المضغوط: 5-8 بار

الماء: -3-5 بار؛ -10-30 درجة مئوية؛

يجب ألا تحتوي المتطلبات على شوائب قد تسبب انسداد وتآكل المبادل الحراري

ب. المواد التجارية:

ج. المواصفات الرئيسية

1.محمل المسمار

• اللولب ZJF-300، قوة المحرك 1.5 كيلو واط
• سعة اللودر 400 كجم
• جميع الأجزاء التي تتلامس مع المواد الخام مصنوعة من الفولاذ المقاوم للصدأ.

2.الجهاز المضيف GTE-52B ل / د = 44 R ماكس = 500 دورة في الدقيقة

• قوة المحرك الرئيسية هي 55 كيلو وات (AC)، والتي يتم إنتاجها من قبل شركة Siemens beide لتصنيع المحركات. يتم استخدام عنصر التحكم ABB لضبط السرعة
• علبة التروس ذات السرعة العالية وعزم الدوران العالي من النوع B، ونسبة التخفيض هي 3: 1. تتميز الماكينة المضيفة المدمجة بتقليل السرعة المتكامل ونقل عزم الدوران مع تصميم ثلاثة محاور متوازية. يتم استخدام محامل SKF في المخفض وجهاز نقل عزم الدوران وكمحمل شعاعي في عمود الإخراج. مادة علبة التروس هي 40CrNiMoAlA ودقة التصنيع هي 6 درجات.
• قطر المسمار: Φ51.4 مم، L/D = 44:1 والمسمار من النوع المعوق. عمود قلب اللولب مصنوع من 40CrNiMoA، ومكونات سن اللولب تتصل مع عمود القلب في منحنى ملتف، والذي يتميز بالكثافة العالية، الحمل الكبير، وسهولة التفكيك والتجميع. مكونات اللولب مصنوعة من فولاذ الأدوات عالي الجودة وعالي السرعة، W6Mo5Cr4V2، الذي يتلقى المعالجة الحرارية مع تصلب الفراغ عند درجة حرارة عالية. الصلابة الكاملة: HRC58~60.

طول البرميل: L=210 ملم/القسم. 11 قسمًا من جسم البرميل. البرميل مصنوع من 38CrMoAlA. طريقة تبريد البرميل: تبريد الماء. 1^شارعيستخدم برميل لمواد التغذية. 5^ذهو تنفيس برميل و8.10^رحبرميل للفراغ، و11^ذبرميل للقذف. البراميل الأخرى من نوع الفم المغلق.

نظام التدفئة: 11 قسم للتدفئة (بما في ذلك مغير الشاشة والقالب). يتم استخدام سخان النحاس المصبوب في القسم الأول والثاني ورأس القالب، ويتم استخدام سخان الألومنيوم المصبوب في الأقسام الأخرى. كفاءة التسخين عالية وتأثير الحفاظ على درجة الحرارة جيد مثل الأسبستوس المستخدم خارج المدفأة. تبلغ مقاومة العزل ضد أرضية السخان أكثر من 10MΩ ويبلغ إجمالي طاقة التسخين حوالي 25 كيلو وات.

3.وحدة تغذية مزدوجة اللولب GTE-50

• مجموعة واحدة من وحدات التغذية التي تبلغ قوة محرك التغذية 0.75 كيلو واط. يتم استخدام التحكم في التردد ABB لضبط السرعة. نسبة السرعة 17:1
• يوجد جهاز تحريك أفقي في جسم وحدة التغذية وشحم تشحيم داخل علبة تروس وحدة التغذية.
• مادة القادوس مصنوعة من الفولاذ المقاوم للصدأ وهي عبارة عن برغي زنبركي يستخدم في وحدة التغذية.

4.نظام تزييت الزيت

• قوة مضخة الزيت: 0.55 كيلو واط
• نموذج زيت التشحيم: Hai Brand 6402 مصنوع في شنغهاي، زيت تروس متوسط ​​الحمل، الموديل: 85W/90GL - 4.
• نموذج المكثف: SL-408
• نموذج مضخة زيت التشحيم: NB – B10

استخدام الفلتر لتنظيف الأوساخ من الزيت. حماية علبة التروس لحياة طويلة.

باستخدام مؤشر الضغط لمراقبة تزييت الزيت.

5.نظام المياه الناعمة

• الجزء الداخلي من جسم البرميل يستخدم تبريد الماء الناعم، وأنابيب الدخول والخروج الرئيسية مصنوعة من الفولاذ المقاوم للصدأ.
• صندوق الماء الناعم منفصل عن جسم البرميل، وهو مناسب للتنظيف والإصلاح.
• صمام الملف اللولبي هولاند جوك
• نوع التبريد: تبريد مائي
• قوة مضخة التبريد: 0.55 كيلو واط

6.نظام فراغ

• مضخة فراغ حلقة المياه
• قوة المحرك: 2.2 كيلو وات
• القدرة الشهيقية القصوى: 8-20 لتر/الثانية
• يربط الأنبوب بين مضخة التفريغ وغرفة التفريغ مع صمام تثبيت لمنع التدفق العكسي للمياه.

7.تغيير الشاشة الهيدروليكية

• مغير الشاشة الهيدروليكية، مرشح اللوحة، حجم مرشح أكبر جدا. إن تشغيل مبدل الشاشة بسيط، مما يحقق استمرارية الإنتاج
• سخان النحاس المصبوب
• قوة المحطة الهيدروليكية هي 2.2 كيلو واط، أسطوانة مزدوجة لتغيير الشاشة

8.رأس قالب تبريد الماء

• قالب من نوع ديريك، يتم استخدام سخان القضيب لرأس القالب
• الثقب 9 - Φ5.5 ملم

9.تنظيف المياهالحوض الصغير

• حوض الماء مصنوع من الفولاذ المقاوم للصدأ SUS304، الوضع: 3000 مم
• يمكن تحريك الحوض بواسطة أسطوانة الهواء. والتي تعمل عادة عند بدء تشغيل الجهاز أو إغلاقه
• يوجد لوحة للتحكم في ضغط تدفق المياه. مع توصيل الأنابيب المرنة.

10.فلاشينغ بيليه

• السعة القصوى لآلة التكوير: 300 كجم/ساعة
• الحد الأقصى لكمية الخيوط: 20 قطعة
• حجم المنتج: Φ3 × 3 مم
• قوة المحرك لآلة التكوير: 4 كيلو واط
• وحدة التحكم في السرعة: ايه بي بي
• مادة أسطوانة التكوير: جسم من الفولاذ المقاوم للصدأ مع شفرات Zc60.

11.آلة نزح المياه

• قوة المحرك 3 كيلو وات
• قوة مضخة المياه 2.2 كيلو واط
• مجموعة واحدة من خزان تبريد المياه

12.غربال تهتز

• ZS-0.3 المنخل الاهتزازي.
• قوة المحرك 0.4 كيلو واط × 1
• قدرة الاهتزاز 300 كجم/ساعة

13.صومعة المنتج

• قوة المنفاخ: 2.2 كيلو واط
• خطوط الأنابيب مصنوعة من الفولاذ المقاوم للصدأ
• حجم الصومعة: 0.8 متر مكعب
• المواد: الفولاذ المقاوم للصدأ
• مع صمام التفريغ

14.خزانة كهربائية

• 3 × 380 فولت، تيار متردد، 50 هرتز.
• مكونات التحكم الرئيسية هي منتجات LG.
• أزرار التحكم هي منتجات شنايدر من فرنسا.
• المحرك الرئيسي: تيار متردد، محرك 55 كيلو وات
• تم اعتماد محول ABB لجهاز تنظيم السرعة للجهاز المضيف
• تم اعتماد محول التردد ABB لجهاز تنظيم السرعة لوحدة التغذية.
• نطاق مقياس الضغط: 0-25 ميجا باسكال.
• الصمام الكهرومغناطيسي من شركة Jorc of Holland.
• يتحكم نظام التحكم الكهربائي في نظام التحكم في درجة الحرارة ونظام القيادة ونظام التحكم المتشابك.

15.قطع غيار

• عناصر المسمار ~ 400 مم
• سخان كهربائي سخان الألمنيوم المصبوب المغلق 1 زوج

سخان ألومنيوم مفتوح 1 زوج

سخان رأس القالب 1 زوج

• ختم الزيت المقوى 3 قطع
• حلقة على شكل حرف "O" 2 قطعة
• صندوق الأدوات 1 وحدة
• شريط نحاس Φ30 × 250 مم 1 قطعة
• قفازات الاسبستوس 2 قطعة

16.الوثائق الفنية

• رسومات التجميع الكهربائية 1 مجموعة
• دليل المستخدم لمجموعة الطارد المزدوج اللولب 1
• دليل المستخدم لمحول التردد 1 مجموعة
• دليل المستخدم لمقياس التحكم في درجة الحرارة 1 مجموعة
• خريطة رسم لهيكل علبة التروس 1 مجموعة
• رسم مجموعة المسمار 1 مجموعة
• شهادة الكفاءة 1 مجموعة
• مواصفات وشهادة مجموعة الجزء الأول التي تم شراؤها
