مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
خط بثق الأنابيب البلاستيكية ZS65/132
فيديو
فيديو

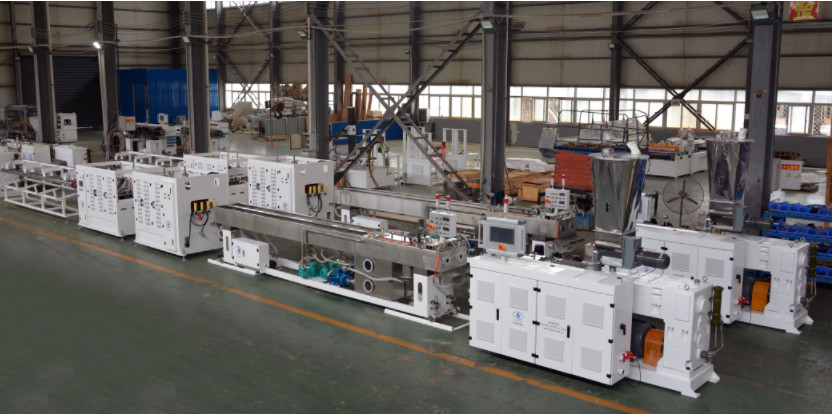

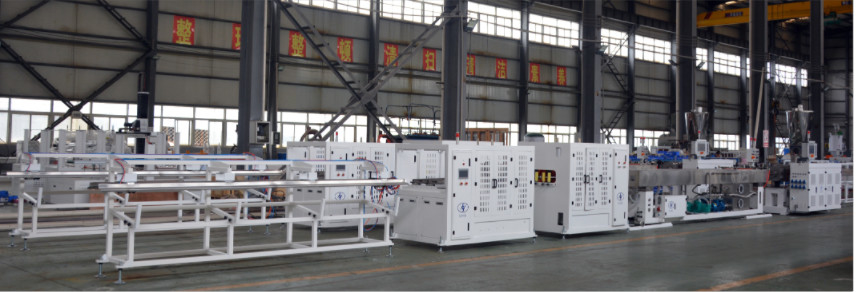

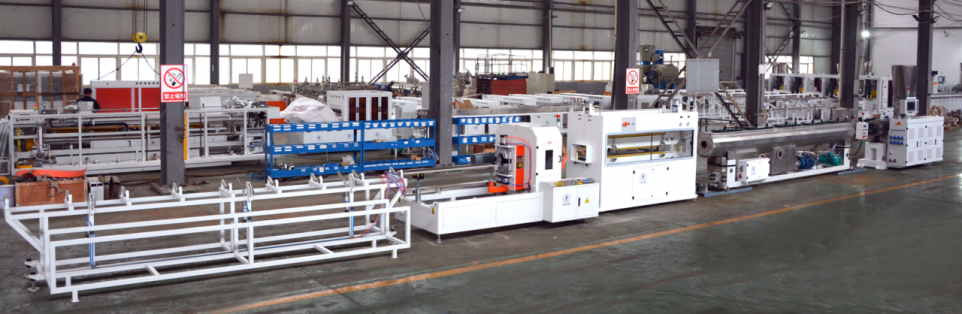

1-6 بوصة PVC Pإيب(ب)التخفيضخط مع HYZS65/132 مخروط مزدوج المسامير مطفأة مع محرك 45kw قوة 420kg/h
تخصصمن(ب)VCبإيبخط
| SN | البنود | المواصفات |
| الخصائص | إنتاج عالي | 420kg/h، عند السرعة العالية |
| عالية الكفاءة | الجودة المستقرة، والتشغيل الفعال جعل من ذوي الكفاءة العالية | |
| توفير الطاقة | يمكن أن يوفر الطاقة 20-30٪ بواسطة الآلة والبرمجيات. | |
| التحكم الذكي بالذكاء الاصطناعي | برنامج PLC + HYPET للسيطرة على العملية تلقائيًا وحفظ كل حالة صياغة. | |
| معلومات عن الجهاز | المنتجات | أنابيب ساخنة وباردة |
| المواد الخام | مسحوق PVC | |
| الناتج | 320-420kg/h | |
| سرعة الإنتاج | 5m/min | |
| نطاق قطر المنتجات | 1 - 6 بوصة | |
| حالة العمل | الطاقة الكهربائية | ثلاثي المراحل، 420 فولت +/- 10٪، 50 هرتز |
| الطاقة الكلية | 70 كيلوواط للطاقة التثبيتية ، قوة تشغيل فعلية: 37 كيلوواط | |
| مياه التبريد | ≤ 20 درجة مئوية؛ ≥0.3Mpa | |
| الماء المضغوط | >0.3m3/min، <0.5Mpa | |
| الحجم الكلي (L*W*H) | 24000* 1600* 2500 مم | |
| الجهاز شرح عام | ارتفاع المركز | 1000ملم |
| اتجاه العملية | من اليمين إلى اليسار (يمكن أن يكون آخر للخيار) | |
| الناتج | قدرة الإنتاج تختلف مع المواد وظروف التشغيل. | |
| ملاحظات التكنولوجيا | يبقى الحق في تحسين مواصفات الخط، إذا كان هناك أي تعديل في المستقبل، فإن العميل لن يتم إبلاغ |
أجزاء الخط الرئيسي:
| SN | البنود الرئيسية | كمية | |
| خط أنابيب PVC من 1 إلى 6 بوصات مع طاحونة HYZS 65/132 | |||
| 1 | HYZS 65/132 مخروط مزدوج المسامير محرك طحن | مجموعة واحدة | |
| 2 | محمول أوتوماتيكي من نوع الربيع للطواحين | مجموعة واحدة | |
| 3 | رأس الميتة 1-3 بوصة | مجموعة واحدة | |
| 4 | رأس المقطعة 4-6 بوصة | مجموعة واحدة | |
| 5 | خزان الفراغ في 6 م | مجموعة واحدة | |
| 6 | السحب مع نوع 3 مخالب، نوع محرك سيرفو | مجموعة واحدة | |
| 7 | قطاع الكواكب مع التشنج | مجموعة واحدة | |
| 8 | ستاكر | مجموعة واحدة | |
ج، مواصفات الجهاز
1HYZS65/132 مخروططاحونة مزدوجة المسامير
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYZS-65/132 مخروط مزدوج المسمار |
| الناتج |
350-450kg/h للأنابيب 200-280 كجم/ساعة للشفرة أو أكثر |
||
| ارتفاع المركز | 1000ملم | ||
| البعد | 3000 × 1300 × 2600 ملم | ||
| الوزن | 2700 كجم | ||
| 2 | إربط | قطرها | Ø65/132 ملم |
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| سرعة الدوران | 0~60 دورة/دقيقة | ||
| جوهر المسمار |
التحكم التلقائي في درجة الحرارة (تبريد الزيت سيكون خيار) |
||
|
3 |
البرميل |
هيكل البرميل | في جزأين، الجزء الأمامي سيكون مع سبيكة خاصة. |
| جزء كبير من البرميل | 38CrMoAlA | ||
| الجزء الأمامي للبرميل | SKD11 مع المعالجة الحرارية | ||
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) |
| 4 | محول الحرارة / الضغط | الجودة | الصين علامة تجارية مشهورة |
| الهيكل | يكتشف بشكل منفصل كل من الضغط والحرارة | ||
| كابل | خط كابل معزول عالي | ||
| الشاشة | سواء في شاشة أو شاشة عرض | ||
| 5 | مروحة التدفئة والتبريد | منطقة التحكم في التدفئة | 4 مناطق |
| طريقة التدفئة | الألومنيوم المصبوب / السيراميك | ||
| طاقة التدفئة | 25كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| 6 | علبة التروس HYPET | قوة التبريد | 0.2kw × 2 مجموعات + 0.37kw × 1 مجموعة |
| التبريد بالماء/الزيت | منطقة واحدة في الجزء الأمامي للخيار | ||
| العزل الحراري | مادة عزل خاصة وهيكل لتوفير الطاقة. | ||
| مواد السكن | الحديد الصلب | ||
| مواد المعدات | 20CrMnTiA | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| 7 |
مسدس مزدوج المغذية |
درجة حرارة الزيت | يتم التحكم به بواسطة نظامين |
| مُختم مطاطي | المستخدمات المجهزة لتمهيد المطاط المخصص المستورد | ||
| محامل | مع العلامة التجارية الشهيرة والموثوق بها. | ||
| محرك المواد المزودة | 1.5 كيلوواط | ||
| نطاق السرعة | 1-50 دورة في الدقيقة | ||
| جسر البارود | جسر مضاد للبرودر مع كاكو 3 العالي | ||
| عاكس | طراز الحمولة الثقيلة دلتا | ||
| 8 | غازات الفراغ مع الاختيار | درجة الفراغ | -0.04Mpa |
| قوة المحرك | 2.2 كيلوواط | ||
| خزان الفراغ | من السهل أن تكون نظيفة | ||
|
جهاز التنظيف التلقائي
|
جهاز التحكم بالهواء للنظافة التلقائية | ||
| 9 | محرك القيادة | طاقة المحرك المتردد | 45 كيلوواط في ماركة سيمنز |
| جهاز تحكم عاكس التيار | دلتا في النمط الثقيل |
2 محمول أوتوماتيكي في نوع الربيع للطاحونة
| SN | المواصفات | الوصف |
| 1 | قطر الأنابيب | 141ملم |
| 2 | قدرة الإنتاج | 5 م3/h |
| 3 | حجم الحافلة | 200 لتر |
| 4 | قوة المحرك | 2.2 كيلوواط |
3 رأس الطحن في درجة الضغط 2
| SN | البند | الوصف |
| 1 | الرأس المقطوعة 1-3 بوصة |
قطر 1 بوصة، سمك 1.7mm (4 بار) ، 1.8mm (6 بار) قطر 2 بوصة، سمك 1.8mm (4 بار) ، 1.9mm (6 بار) قطر 3 بوصة، سمك 1.8mm (4 بار) ، 2.7mm (6 بار) |
| 2 | الرأس المقطوعة ل 4-6 بوصة |
قطر 4 بوصة، سمك 2.2mm (4 بار) ، 3.2mm (6 بار) قطر 5 بوصة، سمك 2.8mm (4 بار) ، 4.1mm (6 بار) قطر 6 بوصة، سمك 3.2mm (4 بار) ، 4.7mm (6 بار) |
| 3 | الخروج لرأس الطحن 1-3 بوصة | الحد الأقصى 70 - 310 كجم في الساعة |
| 4 | الخروج لرأس الطحن 4-6 بوصة | ماكس 320 - 420 كجم/ساعة |
| 5 | سمك الأنابيب | وفقاً لمتطلبات العميل |
| 6 | سطح التدفق | ملصق بالكروم وملمع جيدًا |
| 7 | مادة رأس الطلاء | 40Cr مع معالجة حرارية جيدة |
| 8 | ضغط الذوبان/تيمب | مجهزة بجهاز صب الصهر/Temp |
| 9 | نوع السخان | سخان السيراميك مع طبقة SS304 |
| 10 | مواد للتعديل | النحاس H65 والبليند الصلب |
| 11 | جهاز الأنابيب المضيئة | جهاز تبريد قوي بالماء أمام جهاز المعايرة |
4 خزان الفراغ في 6000 ملم
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 |
الفراغ الخزان |
المواد | الصلب المقاوم للصدأ 304 |
| الطول | 6000ملم | ||
| ارتفاع المركز | 1000 ملم | ||
| إشارة. | 1 - 6 بوصة | ||
| عدد الأنابيب | 1 أنابيب | ||
| قوة المحرك المتحرك | 0.75 كيلوواط | ||
| النطاق المتحرك الأمامي والخلفي | 700 ملم | ||
| تعديل الصعود والهبوط | 100ملم | ||
| تعديل اليسار واليمين | 50ملم | ||
| غطاء في الأعلى | سبيكة الألومنيوم | ||
| 2 | نظام رذاذ الفوهة | عدد الفوهات | 170 قطعة |
| أرقام أنابيب رش المياه | 4 قطع | ||
| نوع الفوهة | التبريد المكثف الذري | ||
| رذاذ الفم | G1 | ||
| دعامة الأنابيب | دعامة ثابتة ذات عجلات | ||
| 3 |
تحكم درجة حرارة المياه ومستوىها
|
تحكم درجة حرارة الماء | تحكم الصمام التلقائي |
| مراقبة مستوى المياه | نظام الحلقة المغلقة الكرة العائمة | ||
| سلامة الضغط | صمام السلامة مثبت |
| 4 | مرشح المياه | مرشح | 1 مجموعة في G2 with مع طريق المرور |
| نظف المرشح | عن طريق خط مرور لتنظيف المرشح | ||
| إعصار الفراغ | نعم، مع ذلك | ||
| وظيفة الصمت | جهاز الصمت | ||
| 5 | مضخة الفراغ | قوة محرك مضخة الفراغ | 4 كيلوواط × مجموعة واحدة |
| نوع المضخة | تقنية الصفائح المستديرة من سيمنز | ||
| غيرها | ضوضاء منخفضة | ||
| فوهة امتصاص الفراغ | بوابتين في كل جانب من خزان | ||
| 6 | مضخة الماء | حجم أنابيب دخول المياه | G1 |
| حجم أنبوب المياه الخارجي | G2 | ||
| قوة محرك مضخة المياه | 5.5 كيلو واط × مجموعة واحدة |
6 سحب مع نوع 3 مخالب
| المواصفات | الوصف |
| قطر الأنابيب | 1 - 6 بوصة |
| ارتفاع المركز | 1000ملم |
| عدد اليرقات | ثلاثة مخالب |
| توزيع اليرقات | مثلثية موزعة بالتساوي |
| مكافحة اليرقات العليا | يتم التحكم بها بواسطة أسطوانة على كل جانب من جانب السلسلة |
| رقم البلاستيك | 4 أجزاء |
| مكافحة اليرقات السفلية | من أعلى إلى أسفل يتم التحكم بها بواسطة المحرك |
| طريقة القيادة | مدفوعة بواسطة كتلة مطاطية |
| عرض كتلة المطاط | 74 ملم |
| طول الجر الفعلي | 1800ملم |
| سرعة القيادة | 1.2-12 م/دقيقة |
| صندوق التروس | المحرك مع علبة التروس المروحة القوية |
| نوع المحرك | المحرك القياسي |
| قوة المحرك | 1.1 kw x 3 مجموعات |
| قوة الجر | 20,000 N |
| نظام القياس | بواسطة المشفر |
| وضع التحكم | المضخات |
| ضغط الضغط على الأنابيب | مقاسات الحرارة |
| وضعية اليرقة لأسفل | ثابتة |
| ضغط الهواء | 0.4-0.6Mpa |
7الكوكبية جكاملةمع التشذيب
| المواصفات | الوصف |
| نطاق قطر الأنابيب | 1 - 6 بوصة |
| سمك القطع | 15 ملم |
| سرعة القطع | 10 م/دقيقة |
| شكل الشفرة | التشنج |
| قطع الطريق | الكوكبية |
| طريقة التغذية | الهيدروليكية |
| طريقة العقدة | الألومنيوم |
| اتبع الوضع | المضخات |
| نظام التحكم | نظام التحكم الآلي لـ PLC |
8 ستاكر
| المواصفات | الوصف |
| طاولة منحنية | تعمل بالنفط |
| الطول الاسمي | 4-5 مترات |
| أحجام الأنابيب | 1 - 6 بوصة |
| مادة المنحدر | MS الصلب الهيكلي الصلب |
