مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
خط إنتاج الأنابيب البلاستيكية 40-250 مم مع HYPS90/28
فيديو
فيديو

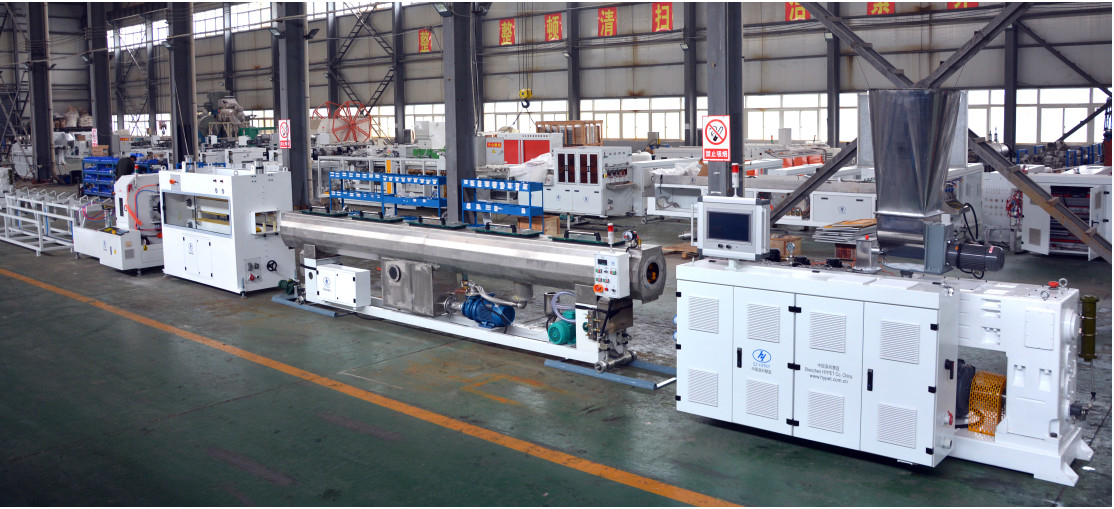

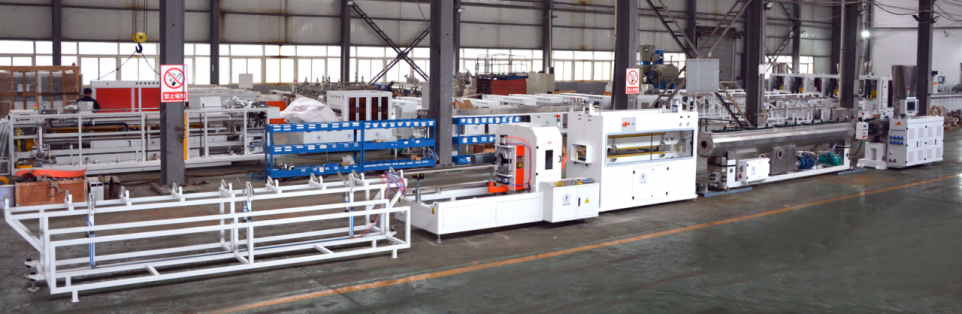

40-250ممبي في سي صipeصخط إنتاج مع آلة بثق لولبية مزدوجة متوازية HYPS90/28 مع محرك 55 كيلو وات وإخراج 500 كجم/ساعة
أ. تخصص خط الأنابيب البلاستيكية
| SN | أغراض | مواصفة |
| سمات | ارتفاع الناتج | 500 كجم/ساعة، بسرعة عالية |
| كفاءة عالية | نوعية مستقرة، عملية فعالة تجعل المؤهلين تأهيلا عاليا | |
| توفير الطاقة | يمكنه توفير الطاقة بنسبة 20-30% عن طريق الآلة والبرمجيات. | |
| تحكم ذكي بالذكاء الاصطناعي | برنامج PLC + HYPET للتحكم في العملية تلقائيًا وحفظ كل حالة صياغة. | |
| معلومات الآلة | منتجات | الأنابيب الساخنة والباردة |
| مادة خام | مسحوق بي في سي | |
| الإخراج | 300-500 كجم/ساعة | |
| سرعة الإنتاج ماكس | 5 م/دقيقة | |
| نطاق قطر المنتجات | 40-250 ملم | |
| حالة العمل | الطاقة الكهربائية | 3 مراحل، 420 فولت +/- 10%، 50 هرتز (أخرى للخيار) |
| إجمالي الطاقة | 70 كيلو واط لتثبيت الطاقة، قوة التشغيل الفعلية: 37 كيلو واط | |
| مياه التبريد | ≥ 20 درجة مئوية؛ ≥0.3Mpa | |
| الماء المضغوط | ﹥0.3m3/دقيقة، ﹤0.5Mpa | |
| الأحجام الإجمالية (الطول * العرض * الارتفاع) | 24000*1600*2500 ملم | |
| شرح عام للآلة | ارتفاع المركز | 1000 ملم |
| اتجاه العملية | من اليمين إلى اليسار (يمكن أن يكون الآخر للخيار) | |
| الإخراج |
تختلف القدرة الإنتاجية باختلاف المواد و ظروف التشغيل. |
|
| تصريحات التكنولوجيا |
ويبقى الحق في تحسين مواصفات الخط، إذا كان هناك أي تعديل فيها المستقبل، لن يتم إبلاغ العميل |
ب، العناصر التجارية:
1، أجزاء الخط الرئيسي:
| SN | العناصر الرئيسية | الكمية |
| خط أنابيب PVC 40-250 مم مع الطارد HYPS90/28 | ||
| 1 |
HYPS90/28 آلة بثق مزدوجة اللولب متوازية |
1 مجموعة |
| 2 | محمل تلقائي من النوع الزنبركي للطارد | 1 مجموعة |
| 3 | رأس القالب 40-63 | 1 مجموعة |
| 4 | رأس القالب 75-110 | 1 مجموعة |
| 5 | رأس القالب 160-250 | 1 مجموعة |
| 6 | خزان فراغ في 6 م | 1 مجموعة |
| 7 | خزان التبريد بالرش | 1 مجموعة |
| 8 | اسحب باستخدام 4 أنواع مخالب، نوع محرك مؤازر | 1 مجموعة |
| 9 | قطع الكواكب مع الشطب | 1 مجموعة |
| 10 | مكدس | 1 مجموعة |
ج- مواصفات الآلة
1هيصس90/28 موازيالطارد برغي مزدوج
| SN | اسم الأجزاء | مواصفة | وصف | |
| 1 | الطارد | نموذج الطارد | HYPS-90/28 برغي مزدوج متوازي | |
| الإخراج | 450-500 كجم/ساعة للأنابيب | |||
| ارتفاع المركز | 1000 ملم | |||
| البعد | 4900 × 1300 × 2700 ملم | |||
| وزن | 4300 كجم | |||
| 2 | أفسد | القطر | Ø90 ملم | |
| ل/د | 28:1 لإنتاج الأنابيب. | |||
| مادة | 38CrMoAlA + سبيكة خاصة | |||
| ينهي | مملوء بالنيتروجين (عمق 0.50 ~ 0.70 مم) ومصقول | |||
| سرعة الدوران | 0 ~ 45 ص / دقيقة | |||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | |||
| 3 | برميل | هيكل برميل | 38CrMoAlA + سبيكة خاصة | |
| الانتهاء من الداخل | مملوء بالنيتروجين (عمق 0.50 ~ 0.70 مم) | |||
| 4 | محول درجة الحرارة/الضغط | جودة | الصين العلامة التجارية الشهيرة | |
| بناء | يستشعر بشكل منفصل الضغط ودرجة الحرارة | |||
| كابل | خط كابل معزول عالي | |||
| شاشة | سواء في الشاشة أو شاشة العرض | |||
| 5 | مراوح السخان والتبريد | منطقة التحكم بالتدفئة | 5 مناطق | |
| طريقة التدفئة | الألمنيوم المصبوب | |||
| قوة التدفئة | 38 كيلوواط | |||
| نظام التبريد | مروحة تبريد برميلية منخفضة الضوضاء | |||
| قوة التبريد | 0.37 كيلو واط × 4 مجموعات | |||
| تبريد الماء/الزيت | منطقة واحدة في الجزء الأمامي للخيار | |||
| عازلة للحرارة | مادة وهيكل عزل خاص لتوفير الطاقة. | |||
| 6 | هايبت علبة التروس | مواد الإسكان | حديد الدكتايل | |
| مادة العتاد | 20CrMnTiA | |||
| سطح العتاد | تصلب والأرض بدقة عالية | |||
| مادة المحور | 40كر | |||
| درجة حرارة الزيت | التي تسيطر عليها نظامين، | |||
| سدادة مطاطية | تستخدم سدادة مطاطية خاصة مستوردة | |||
| محامل | مع العلامة التجارية الشهيرة والموثوقة. | |||
| 7 |
الجرعات اللولبية المزدوجة المغذية |
توريد محرك المواد | 1.5 كيلو واط | |
| نطاق السرعة | 1-50 دورة في الدقيقة | |||
| جسر مسحوق | جسر مضاد للبودرة مع نسبة عالية من Caco3 | |||
| العاكس | نوع دلتا محمل ثقيل | |||
| 8 | فراغ ديغا مع محدد | درجة الفراغ | -0.04 ميجا باسكال |
| قوة المحرك | 3 كيلو واط | ||
| خزان فراغ | من السهل أن تكون نظيفة | ||
| جهاز التنظيف التلقائي | جهاز التنظيف التلقائي للتحكم في الهواء للخيار. | ||
| 9 | محرك القيادة | قوة محرك التيار المتردد | نوع الحمل الثقيل 55 كيلو وات. |
| تحكم العاكس AC | دلتا العاكس من النوع الثقيل | ||
| 10 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم Siemens PLC بالكامل مع برنامج HYPET AI. |
| المكونات الكهربائية | تحمل علامة تجارية في Siemens وSchneider RKC Omron وDelta وأجزاء صغيرة غير مهمة في العلامة التجارية الشهيرة في الصين | ||
| منطقة درجة حرارة إضافية لرأس القالب | 8 مناطق | ||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مزودة بقابس سلك الطيران 2 ، يمكن تفكيك الخزانة الكهربائية بسهولة ، 3، جميع الكابلات وكابلات الحواس قوية بما فيه الكفاية مع عمر طويل. |
2 محمل تلقائي من النوع الزنبركي للطارد
| SN | مواصفة | وصف |
| 1 | قطر الأنبوب | 141 ملم |
| 2 | القدرة الانتاجية | 5 م3/ح |
| 3 | حجم القادوس | 200 لتر |
| 4 | قوة المحرك | 2.2 كيلو واط |
3 رأس يموت في درجة ضغط واحدة
| SN | غرض | وصف |
| 1 | يموت الرأس لمدة 40-63 | لحجم الأنابيب Ø40، Ø50، Ø63 مع المعايرات |
| 2 | يموت الرأس لمدة 75-110 | لحجم الأنابيب Ø75، Ø90، Ø110 مع المعايرات |
| 3 | رأس القالب 160-250 | لحجم الأنابيب Ø160، Ø200، Ø250 مع المعايرات |
| 4 | الإخراج لمدة 40-63 | الحد الأقصى 90-150 كجم/ساعة |
| 5 | الإخراج ل75-110 | الحد الأقصى 210-450 كجم/ساعة |
| 6 | الإخراج ل160-250 | الحد الأقصى 480-500 كجم/ساعة |
| 7 | سمك الأنبوب | وفقا لمتطلبات العملاء |
| 8 | سطح تدفق القالب | مطلي بالكروم ومصقول جيدًا |
| 9 | مادة رأس القالب | 40Cr مع المعالجة الحرارية الجيدة |
| 10 | تذوب الضغط / درجة الحرارة | مجهزة بالضغط الذائب / درجة الحرارة |
| 11 | نوع السخان | سخان سيراميك مع طلاء SS304 |
| 12 | مادة المعايرة | نحاس H65 وطلاء لامع |
| 13 | جهاز الأنابيب الساطع | جهاز تبريد مائي قوي أمام جهاز المعايرة |
4 خزان فراغ في 6000 ملم
| 1 |
مكنسة صهريج |
مادة | الفولاذ المقاوم للصدأ 304 |
| طول | 1500+4500 ملم | ||
| ارتفاع المركز | 1000 ملم | ||
| ضياء. يتراوح | 40-250 ملم | ||
| عدد الأنابيب | 1 أنابيب | ||
| قوة المحرك المنقولة | 0.75 كيلو واط | ||
| نطاق متحرك أمامي وخلفي | 700 ملم | ||
| تعديل لأعلى ولأسفل | 100 ملم | ||
| تعديل اليسار واليمين | 50 ملم | ||
| غطاء على القمة | سبائك الألومنيوم | ||
| 2 | نظام رش فوهة | عدد الفوهات | 204 قطعة |
| أرقام أنابيب رش الماء | 4 قطع | ||
| نوع الفوهة | ذرية التبريد المكثف | ||
| رش الفم | G1 | ||
| مؤيد الأنابيب | مؤيد نوع موجهة ثابتة | ||
| 3 |
درجة حرارة الماء والتحكم في المستوى
|
التحكم في درجة حرارة الماء | التحكم التلقائي في الصمام |
| التحكم في مستوى الماء | نظام حلقة مغلقة للكرة العائمة | ||
| سلامة الضغط | تم تركيب صمام الأمان |
| 4 | فلتر مياه | فلتر | مجموعتان في G2” مع ممر جانبي |
| قم بتنظيف الفلتر | عن طريق خط المرور لتنظيف الفلتر | ||
| إعصار فراغ | نعم معها | ||
| وظيفة الصمت | جهاز الصمت | ||
| 5 | مضخة فراغ | قوة محرك مضخة الفراغ | 4 كيلو واط × مجموعتين |
| نوع المضخة | تقنية اللوحة المستديرة من شركة Siemens | ||
| آحرون | ضوضاء منخفضة | ||
| فوهة شفط فراغ | بوابتان في كل جانب من جوانب الخزان | ||
| 6 | مضخة مياه | حجم أنبوب إدخال المياه | "G1" |
| حجم أنبوب إخراج المياه | جي 2" | ||
| قوة محرك مضخة المياه | 4 كيلو واط × 2 مجموعتين |
5 خزان تبريد بالرش بحجم 6000 ملم
| SN | مواصفة | وصف |
| 1 | نطاق الأنابيب | Ø40-250 ملم |
| 2 | طول صندوق الفراغ | 6000 ملم |
| 3 | بناء | طريقة الرش |
| 4 | قوة مضخة المياه | 5.5 كيلو واط × 1 مجموعة |
| 5 | رقم الفوهة | 168 قطعة |
| 6 | رقم الفلتر | 1 مجموعة |
| 7 | رقم الالتفافية | 1 مجموعة |
| 8 | طريقة التحكم بمستوى الماء | صمام تعويم |
| 9 | مادة الغطاء | لوحة سبائك الألومنيوم |
| 10 | مادة | الفولاذ المقاوم للصدأ 304 |
| 11 | التحكم في درجة حرارة الماء | صمام التنظيم التلقائي |
| 12 | أنبوب الإدخال | "G1" |
| 13 | أنبوب الإخراج | جي 2" |
6 سحب مع 4 مخالب نوع
| مواصفة | وصف |
| قطر الأنبوب | Ø40-250 ملم |
| ارتفاع المركز | 1000 ملم |
| رقم كاتربيلر | 4 مخالب |
| توزيع كاتربيلر | التوزيع الرباعي |
| السيطرة على كاتربيلر العلوي | تسيطر عليها اسطوانة في كل جانب من السلسلة |
| رقم الاسطوانة | 4 قطع |
| التحكم في اليرقة السفلية | أعلى إلى أسفل التي تسيطر عليها المحرك |
| طريقة القيادة | مدفوعة بكتلة مطاطية |
| عرض الكتلة المطاطية | 74 ملم |
| طول الجر الفعال | 2000 ملم |
| سرعة القيادة | 0.1-7 م/دقيقة |
| صندوق التروس | محرك مع علبة تروس حلزونية قوية |
| نوع المحرك | محرك سيرفو |
| قوة المحرك | 1.1 كيلو واط × 4 مجموعات |
| قوة الجر | 30,000 ن |
| نظام القياس | بواسطة التشفير |
| وضع الضبط | هوائي |
| اضغط على الضغط على الأنبوب | يتم تعديلها بواسطة الصمامات الهوائية |
| موقف كاتربيلر أسفل | مُثَبَّت |
| ضغط الهواء | 0.4-0.6 ميجا باسكال |
7كوكبي جمطلقمع الشطب
| مواصفة | وصف |
| نطاق قطر الأنبوب | Ø40-250 ملم |
| سمك القطع | 25 ملم |
| سرعة القطع | 6 م/دقيقة |
| شكل الشفرة | الشطب |
| قطع الطريق | كوكبي |
| طريقة التغذية | هيدروليكي |
| طريقة المشبك | الألومنيوم |
| اتبع الوضع | هوائي |
| نظام التحكم | نظام التحكم الآلي PLC |
8 مكدس
| SN | اسم الأجزاء | مواصفة | وصف |
| 1 | مكدس | طاولة مائلة | تعمل بالهواء المضغوط |
| الطول الاسمي | 4-5 متر | ||
| أحجام الأنابيب | 40-250 ملم | ||
| مادة شلال التعثر | MS الصلب الهيكلي الصلب |
