مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
خط إنتاج الأنابيب البلاستيكية 40-250 مم مع HYZS80/156
فيديو
فيديو

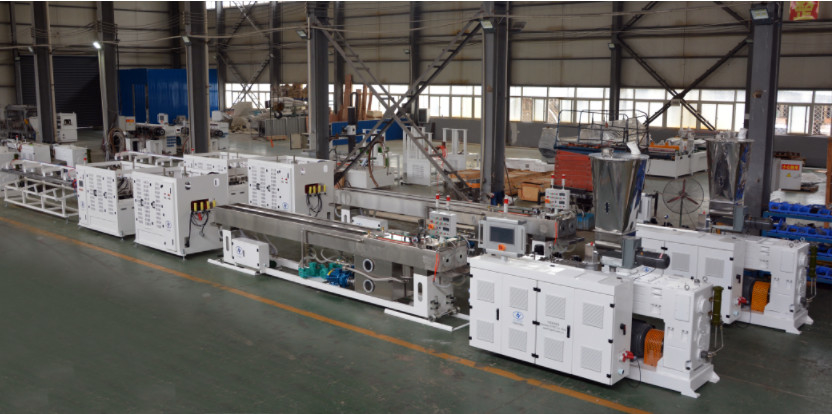

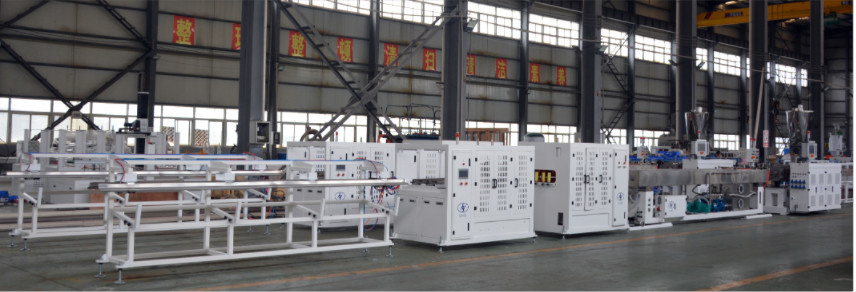

40-250ملمPVC Pإيب(ب)التخفيضخط مع HYZS80/156 مخروط مزدوج المسمار محرك 55kw الخروج 500kg/h
A. تخصص خط أنابيب PVC
| SN | البنود | المواصفات |
| الخصائص | إنتاج عالي | 500 كجم/ساعة، مع سرعة عالية |
| عالية الكفاءة | الجودة المستقرة، والتشغيل الفعال جعل من ذوي الكفاءة العالية | |
| توفير الطاقة | يمكن أن يوفر الطاقة 20-30٪ بواسطة الآلة والبرمجيات. | |
| التحكم الذكي بالذكاء الاصطناعي | برنامج PLC + HYPET للسيطرة على العملية تلقائيًا وحفظ كل حالة صياغة. | |
| معلومات عن الجهاز | المنتجات | أنابيب ساخنة وباردة |
| المواد الخام | مسحوق PVC | |
| الناتج | 300-500kg/h | |
| سرعة الإنتاج | 5m/min | |
| نطاق قطر المنتجات | 40-250ملم | |
| حالة العمل | الطاقة الكهربائية | ثلاثي المراحل، 420 فولت +/- 10٪، 50 هرتز (آخرون في اختيارك) |
| الطاقة الكلية | 70 كيلوواط للطاقة التثبيتية، الطاقة التشغيلية الفعلية:37 كيلوواط | |
| مياه التبريد | ≤ 20 درجة مئوية؛ ≥0.3Mpa | |
| الماء المضغوط | >0.3m3/min، <0.5Mpa | |
| الحجم الكلي (L*W*H) | 24000* 1600* 2500 مم | |
| الجهاز شرح عام | ارتفاع المركز | 1000ملم |
| اتجاه العملية | من اليمين إلى اليسار (يمكن أن يكون آخر للخيار) | |
| الناتج |
وقدرة الإخراج تختلف مع المواد ظروف التشغيل |
|
| ملاحظات التكنولوجيا |
يبقى الحق في تحسين مواصفات الخط، إذا كان هناك أي تعديل في في المستقبل، لن يتم إبلاغ العميل |
ب: البنود التجارية:
1أجزاء الخط الرئيسي:
| SN | البنود الرئيسية | كمية |
| خط أنابيب PVC 40-250mm مع طحن ZS80/156 | ||
| 1 | HYZS80/156 مخروط مزدوج المسامير محرك طحن | مجموعة واحدة |
| 2 | محمول أوتوماتيكي من نوع الربيع للطواحين | مجموعة واحدة |
| 3 | الرأس 40-63 | مجموعة واحدة |
| 4 | الرأس 75-110 | مجموعة واحدة |
| 5 | الرأس المقطوع 160-250 | مجموعة واحدة |
| 6 | خزان الفراغ في 6 م | مجموعة واحدة |
| 7 | خزان تبريد الرش | مجموعة واحدة |
| 8 | السحب مع نوع 4 مخالب ، نوع محرك سيرفو | مجموعة واحدة |
| 9 | قطاع الكواكب مع التشنج | مجموعة واحدة |
| 10 | ستاكر | مجموعة واحدة |
ج، مواصفات الجهاز
1HYZS80/156محرك طفرة مزدوج مخروط
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYZS-80/156 مخروط مزدوج المسامير |
| الناتج |
450-550kg/h للأنابيب 250-330 كجم/ساعة للشفرة أو أكثر |
||
| ارتفاع المركز | 1060ملم | ||
| البعد | 3700 × 1400 × 2750 ملم | ||
| الوزن | 4100 كجم | ||
| 2 | إربط | قطرها | Ø80/156 ملم |
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| سرعة الدوران | 0~39 دورة/دقيقة | ||
| جوهر المسمار |
التحكم التلقائي في درجة الحرارة (تبريد الزيت سيكون خيار) |
||
| 3 3 | البرميل | هيكل البرميل | في جزأين، الجزء الأمامي سيكون مع سبيكة خاصة. |
| جزء كبير من البرميل | 38CrMoAlA | ||
| الجزء الأمامي للبرميل | SKD11 مع المعالجة الحرارية | ||
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| 4 | محول الحرارة / الضغط | الجودة | الصين علامة تجارية مشهورة |
| الهيكل | يكتشف بشكل منفصل كل من الضغط والحرارة | ||
| كابل | خط كابل معزول عالي | ||
| الشاشة | سواء في شاشة أو شاشة عرض | ||
| 5 | مروحة التدفئة والتبريد | منطقة التحكم في التدفئة | 4 مناطق |
| طريقة التدفئة | الألومنيوم المصبوب / السيراميك | ||
| طاقة التدفئة | 32 كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.55kw x1 مجموعة + 0.37kw x 1 مجموعة/التبريد السائل x 1 مجموعة | ||
| التبريد بالماء/الزيت | منطقة واحدة في الجزء الأمامي للخيار | ||
| العزل الحراري | مادة عزل خاصة وهيكل لتوفير الطاقة. | ||
| 6 | علبة التروس HYPET | مواد السكن | الحديد الصلب |
| مواد المعدات | 20CrMnTiA | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| درجة حرارة الزيت | يتم التحكم به بواسطة نظامين | ||
| مُختم مطاطي | المستخدمات المجهزة لتمهيد المطاط المخصص المستورد | ||
| محامل | مع العلامة التجارية الشهيرة والموثوق بها. |
| 7 |
مسدس مزدوج المغذية |
محرك المواد المزودة | 1.5 كيلوواط |
| نطاق السرعة | 1-50 دورة في الدقيقة | ||
| جسر البارود | جسر مضاد للبرودر مع كاكو 3 العالي | ||
| عاكس | طراز الحمولة الثقيلة دلتا | ||
| 8 | غازات الفراغ مع الاختيار | درجة الفراغ | -0.04Mpa |
| قوة المحرك | 3 كيلوواط | ||
| خزان الفراغ | من السهل أن تكون نظيفة | ||
|
جهاز التنظيف التلقائي
|
جهاز التحكم بالهواء للنظافة التلقائية | ||
| 9 | محرك القيادة | طاقة المحرك المتردد | 55 كيلوواط في ماركة سيمنز |
| جهاز تحكم عاكس التيار | دلتا في النمط الثقيل |
2 محمول أوتوماتيكي في نوع الربيع للطاحونة
| SN | المواصفات | الوصف |
| 1 | قطر الأنابيب | 141ملم |
| 2 | قدرة الإنتاج | 5 م3/h |
| 3 | حجم الحافلة | 200 لتر |
| 4 | قوة المحرك | 2.2 كيلوواط |
3 رأس الطحن في درجة ضغط واحدة
| SN | البند | الوصف |
| 1 | الرأس 40-63 | بالنسبة لـ Ø40،Ø50،Ø63 حجم الأنابيب مع معايرات |
| 2 | الرأس المقطوعة لـ 75-110 | بالنسبة لـ Ø75,Ø90,Ø110 حجم الأنابيب مع معايرات |
| 3 | الرأس المقطوع لـ 160-250 | بالنسبة لـ Ø160,Ø200,Ø250 حجم الأنابيب مع معايرات |
| 4 | إنتاج 40-63 | الحد الأقصى 90-150 كجم/ساعة |
| 5 | إنتاج لـ 75-110 | الحد الأقصى 210-450 كجم في الساعة |
| 6 | الناتج لـ 160-250 | ماكس 480-500 كجم/ساعة |
| 7 | سمك الأنابيب | وفقاً لمتطلبات العميل |
| 8 | سطح التدفق | ملصق بالكروم وملمع جيدًا |
| 9 | مادة رأس الطلاء | 40Cr مع معالجة حرارية جيدة |
| 10 | ضغط الذوبان/تيمب | مجهزة بجهاز صب الصهر/Temp |
| 11 | نوع السخان | سخان السيراميك مع طبقة SS304 |
| 12 | مواد للتعديل | النحاس H65 والبليند الصلب |
| 13 | جهاز الأنابيب المضيئة | جهاز تبريد قوي بالماء أمام جهاز المعايرة |
4 خزان الفراغ في 6000 ملم
| 1 |
الفراغ الخزان |
المواد | الصلب المقاوم للصدأ 304 |
| الطول | 1500+4500ملم | ||
| ارتفاع المركز | 1000 ملم | ||
| إشارة. | 40-250ملم | ||
| عدد الأنابيب | 1 أنابيب | ||
| قوة المحرك المتحرك | 0.75 كيلوواط | ||
| النطاق المتحرك الأمامي والخلفي | 700 ملم | ||
| تعديل الصعود والهبوط | 100ملم | ||
| تعديل اليسار واليمين | 50ملم | ||
| غطاء في الأعلى | سبيكة الألومنيوم | ||
| 2 | نظام رذاذ الفوهة | عدد الفوهات | 204 قطعة |
| أرقام أنابيب رش المياه | 4 قطع | ||
| نوع الفوهة | التبريد المكثف الذري | ||
| رذاذ الفم | G1 | ||
| دعامة الأنابيب | دعامة ثابتة ذات عجلات | ||
| 3 |
تحكم درجة حرارة المياه ومستوىها
|
تحكم درجة حرارة الماء | تحكم الصمام التلقائي |
| مراقبة مستوى المياه | نظام الحلقة المغلقة الكرة العائمة | ||
| سلامة الضغط | صمام السلامة مثبت |
| 4 | مرشح المياه | مرشح | مجموعتان في G2 مع طريق مرور |
| نظف المرشح | عن طريق خط مرور لتنظيف المرشح | ||
| إعصار الفراغ | نعم، مع ذلك | ||
| وظيفة الصمت | جهاز الصمت | ||
| 5 | مضخة الفراغ | قوة محرك مضخة الفراغ | 4 كيلو واط × 2 مجموعة |
| نوع المضخة | تقنية الصفائح المستديرة من سيمنز | ||
| غيرها | ضوضاء منخفضة | ||
| فوهة امتصاص الفراغ | بوابتين في كل جانب من خزان | ||
| 6 | مضخة الماء | حجم أنابيب دخول المياه | G1 |
| حجم أنبوب المياه الخارجي | G2 | ||
| قوة محرك مضخة المياه | 4 كيلو واط × 2 مجموعة |
5 خزان تبريد الرش في 6000 ملم
| SN | المواصفات | الوصف |
| 1 | مجموعة الأنابيب | Ø40-250ملم |
| 2 | طول صندوق الفراغ | 6,000ملم |
| 3 | البناء | طريقة الرش |
| 4 | قوة مضخة المياه | 5.5 كيلو واط × مجموعة واحدة |
| 5 | رقم الفوهة | 168 قطعة |
| 6 | رقم المرشح | مجموعة واحدة |
| 7 | عدد الممرات | مجموعة واحدة |
| 8 | طريقة تحكم مستوى المياه | الصمام العائم |
| 9 | مادة الغطاء | صفيحة من سبيكة الألومنيوم |
| 10 | المواد | الصلب المقاوم للصدأ 304 |
| 11 | تحكم درجة حرارة الماء | صمام تنظيم تلقائي |
| 12 | أنبوب الدخول | G1 |
| 13 | أنبوب الخروج | G2 |
6 سحب مع نوع 4 مخالب
| المواصفات | الوصف |
| قطر الأنابيب | Ø40-250ملم |
| ارتفاع المركز | 1000ملم |
| عدد اليرقات | أربعة مخالب |
| توزيع اليرقات | التوزيع الرباعي |
| مكافحة اليرقات العليا | يتم التحكم بها بواسطة أسطوانة على كل جانب من جانب السلسلة |
| رقم البلاستيك | 4 أجزاء |
| مكافحة اليرقات السفلية | من أعلى إلى أسفل يتم التحكم بها بواسطة المحرك |
| طريقة القيادة | مدفوعة بواسطة كتلة مطاطية |
| عرض كتلة المطاط | 74 ملم |
| طول الجر الفعلي | 2000ملم |
| سرعة القيادة | 0.1-7 م/دقيقة |
| صندوق التروس | المحرك مع علبة التروس المروحة القوية |
| نوع المحرك | محرك الخدمة |
| قوة المحرك | 1.1 kw × 4 مجموعات |
| قوة الجر | 30,000 N |
| نظام القياس | بواسطة المشفر |
| وضع التحكم | المضخات |
| ضغط الضغط على الأنابيب | مقاسات الحرارة |
| وضعية اليرقة لأسفل | ثابتة |
| ضغط الهواء | 0.4-0.6Mpa |
7الكوكبية جكاملةمع التشذيب
| المواصفات | الوصف |
| نطاق قطر الأنابيب | Ø40-250ملم |
| سمك القطع | 25 ملم |
| سرعة القطع | 6 م/دقيقة |
| شكل الشفرة | التشنج |
| قطع الطريق | الكوكبية |
| طريقة التغذية | الهيدروليكية |
| طريقة العقدة | الألومنيوم |
| اتبع الوضع | المضخات |
| نظام التحكم | نظام التحكم الآلي لـ PLC |
8 ستاكر
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | ستاكر | طاولة منحنية | تعمل بالنفط |
| الطول الاسمي | 4-5 مترات | ||
| أحجام الأنابيب | 40-250ملم | ||
| مادة المنحدر | MS الصلب الهيكلي الصلب |
