مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
خط الأنابيب المموج ذو الجدار المزدوج 200-600 مم
فيديو
فيديو
200-600 ملمDWCخط إنتاج الأنابيب
مخرجات الإنتاج
| قطر الأنبوب | 200 ملم | 300 ملم | 400 ملم | 500 ملم | 600 ملم |
| السرعة م/دقيقة | 3.8-4.2 | 2.5-3.2 | 1.5-2.0 | 1.4-1.8 | 0.8-1.2 |
| الأنابيب كجم / م | 1.9-2.3 | 4-4.9 | 7-8.5 | 10.5-14 | 15-19 |
| الإخراج | 525 كجم/ساعة | 795 كجم/ساعة | 925 كجم/ساعة | 1100 كجم/ساعة | 1050 كجم/ساعة |
الطاقة الإنتاجية :
| الطارد | محرك | سخانات | المموج | تبريد | القاطع | ثَبَّتَ | فِعلي |
| هيسج120/33 | 200 كيلو واط | 42 كيلو واط |
فاكو 15*3 أخرى 13 كيلو واط |
5.5 كيلو واط | 3 كيلو واط | 467 كيلو واط | 270 كيلو واط |
| هيسج90/33 | 132 كيلو واط | 27 كيلو واط |
حالة الإنتاج
| مادة | الطاقة كيلووات | ماء | هواء | مبرد | حمام سباحة | المشغل |
| حبيبات البولي ايثيلين/البولي بروبيلين | 467/270 | 0.8 م³/دقيقة ≥15 درجة مئوية، ≥0.3MPa |
0.3 م³/دقيقة > 0.6 ميجاباسكال |
برج 25 حصان + 100 طن | 20 م3 | 2-3 أشخاص |
العناصر التجارية:

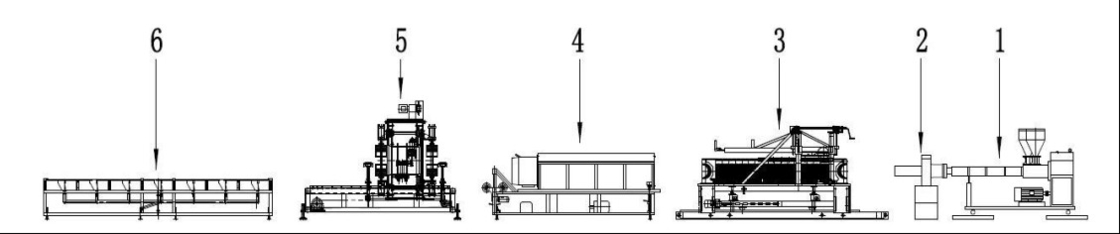

| لا. | اسم العنصر | نموذج | وصف | الكمية (تعيين) |
|
| 200-600 ملمDWCخط إنتاج الأنابيب | |||||
| 1 | الطارد | إس جيه90/33 | طارد عالي الكفاءة للطبقة الداخلية 132 كيلو وات مع محمل ومجفف | 1 | |
| 2 | الطارد | SJ120/33 | طارد عالي الكفاءة للطبقة الخارجية 200 كيلو وات مع محمل ومجفف | 1 | |
| 3 | تشكيل | ZC-600H | ماكينة تشكيل الكرتون المموج ذات التبريد المائي العالي السرعة | 1 | |
| 4 | تبريد | إل كيو-600 | خزان تبريد رش الماء | 1 | |
| 5 | القاطع | كيو جي-600 | قاطعة بلا غبار مع سكاكين | 1 | |
| 6 | مكدس | دف-600 | مكدس في 4-6 أمتار | 1 | |
| 7 | يموت الرأس | جي تي-200 | رأس القالب 200 ملم مع غلاف تبريد | 1 | |
| 8 | جي تي-300 | رأس القالب 300 ملم مع غلاف تبريد | 1 | ||
| 9 | جي تي-400 | رأس القالب 400 ملم مع غلاف تبريد | 1 | ||
| 10 | جي تي-500 | رأس القالب 500 ملم مع غلاف تبريد | 1 | ||
| 12 | جي تي-600 | رأس القالب 600 ملم مع غلاف تبريد | 1 | ||
| 13 |
مموج قالب |
إم جي-200 | قالب مموج مقاس 200 ملم | 1 | |
| 14 | إم جي-300 | قالب مموج مقاس 300 ملم | 1 | ||
| 15 | إم جي-400 | قالب مموج مقاس 400 ملم | 1 | ||
| 16 | إم جي-500 | قالب مموج مقاس 500 ملم | 1 | ||
| 17 | إم جي-600 | قالب مموج مقاس 600 ملم | 1 | ||
| المعدات المساعدة لإنتاج الأنابيب المموجة أعلاه | |||||
| 1 | مبرد | إل إس-25 | مبرد صناعي بقوة 25 حصان | 1 | |
| 2 | برج | 100 طن | برج مياه تبريد نوع 100 طن | 1 | |
| 3 | محطم | هايب-75 | كسارة قوية بقوة 75 حصان | 1 | |

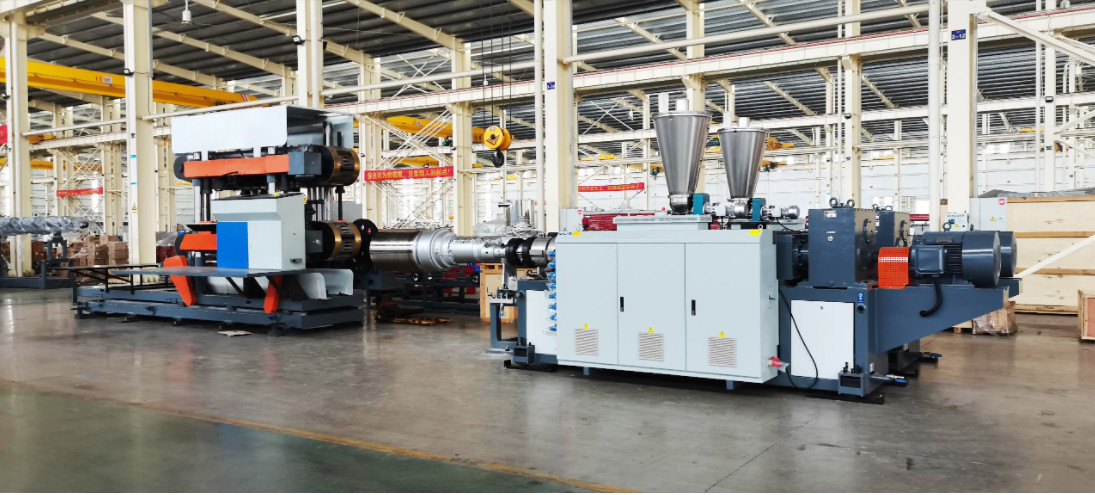

1 هيسج90/33الطارد برغي واحد132قوة المحرك كيلوواتللطبقة الداخلية
| SN | اسم الأجزاء | مواصفة | وصف |
| 1 | الطارد | نموذج الطارد | HYSJ-90/33 برغي واحد |
| الناتج ماكس | 480 كجم/ساعة | ||
| ارتفاع المركز | 1,250 ملم | ||
| وزن | 4,100 كجم | ||
| 2 | أفسد | القطر | Ø90 ملم |
| نسبة معرف المسمار | 33:1 | ||
| مادة | 38CrMoAlA + سبيكة خاصة | ||
| ينهي | مملوء بالنيتروجين (عمق 0.50 ~ 0.70 مم) ومصقول | ||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة |
| 3 | برميل | مادة | برميل ثنائية المعدن في الداخل |
| الانتهاء من الداخل | مملوء بالنيتروجين (عمق 0.50 ~ 0.70 مم) | ||
| منطقة التحكم بالتدفئة | 7 مناطق | ||
| طريقة التدفئة | سخان الألمنيوم المصبوب | ||
| قوة التدفئة | 25 كيلوواط | ||
| نظام التبريد | مروحة تبريد برميلية منخفضة الضوضاء | ||
| قوة التبريد | 0.55 كيلو واط × 7 مجموعات | ||
| 4 |
صندوق التروس
|
مواد الإسكان | حديد الدكتايل QT-500 |
| مادة العتاد | 20CrMnTi | ||
| سطح العتاد | تصلب والأرض بدقة عالية | ||
| مادة المحور | 40كر |
| 5 | محرك القيادة | قوة محرك التيار المتردد | محمل ثقيل قوي بقدرة 132 كيلو وات وعمر افتراضي طويل |
| تحكم العاكس | العاكس دلتا. علامة تجارية أخرى للخيار. | ||
|
6
|
ضغط الذوبان/ درجة الحرارة | الضغط الذائب | قياس 0-50Mpa |
| درجة حرارة الذوبان | قياس 0-400 درجة مئوية | ||
| عروض الذوبان | بشكل منفصل | ||
| 7 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم Siemens PLC بالكامل مع برنامج HYPET. |
| المكونات الكهربائية | العلامات التجارية في Siemens وSchneider RKC Omron وABB وShenider وأجزاء صغيرة غير مهمة في العلامة التجارية الصينية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس القالب | 8 مناطق | ||
| ميزة الخزانة الكهربائية | جميع الكابلات والموصلات مزودة بقابس سلكي، لذلك يمكن فصلها بسهولة |
2 HYSJ120 سيngle المسمار الطارد200قوة المحرك كيلوواتللطبقة الخارجية
| SN | اسم الأجزاء | مواصفة | وصف |
| 1 | الطارد | نموذج الطارد | HYSJ-120/33 برغي واحد |
| الناتج ماكس | 750 كجم/ساعة | ||
| ارتفاع المركز | 1,250 ملم | ||
| وزن | 4800 كجم | ||
| 2 | أفسد | القطر | Ø120 ملم |
| نسبة معرف المسمار | 33:1 | ||
| مادة | 38CrMoAlA + سبيكة خاصة | ||
| ينهي | مملوء بالنيتروجين (عمق 0.50 ~ 0.70 مم) ومصقول | ||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة |
| 3 | برميل | مادة | برميل ثنائية المعدن في الداخل |
| الانتهاء من الداخل | مملوء بالنيتروجين (عمق 0.50 ~ 0.70 مم) | ||
| منطقة التحكم بالتدفئة | 9 مناطق | ||
| طريقة التدفئة | سخان الألمنيوم المصبوب | ||
| قوة التدفئة | 40 كيلوواط | ||
| نظام التبريد | مروحة تبريد برميلية منخفضة الضوضاء | ||
| قوة التبريد | 0.55 كيلو واط × 9 مجموعات | ||
| 4 |
صندوق التروس
|
مواد الإسكان | حديد الدكتايل QT-500 |
| مادة العتاد | 20CrMnTi | ||
| سطح العتاد | تصلب والأرض بدقة عالية | ||
| مادة المحور | 40كر | ||
| 5 | محرك القيادة | قوة محرك التيار المتردد | محمل ثقيل قوي 200 كيلو وات وعمر طويل |
| تحكم العاكس | العاكس دلتا. علامة تجارية أخرى للخيار. | ||
|
6
|
ضغط الذوبان/ درجة الحرارة | الضغط الذائب | قياس 0-50Mpa |
| درجة حرارة الذوبان | قياس 0-400 درجة مئوية | ||
| عروض الذوبان | بشكل منفصل |
| 7 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم Siemens PLC بالكامل مع برنامج HYPET. |
| المكونات الكهربائية | العلامات التجارية في Siemens وSchneider RKC Omron وABB وShenider وأجزاء صغيرة غير مهمة في العلامة التجارية الصينية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس القالب | 10 مناطق | ||
| ميزة الخزانة الكهربائية | جميع الكابلات والموصلات مزودة بقابس سلكي، لذلك يمكن فصلها بسهولة |

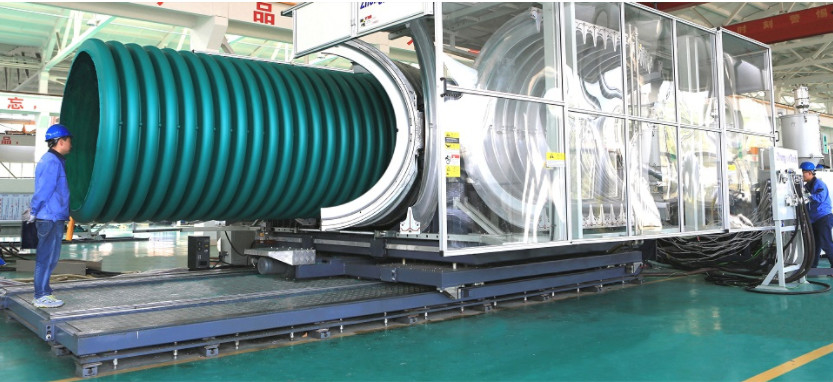

3ماكينة تشكيل الكرتون المموج ذات التبريد المائي العالي السرعة
| SN | غرض | مواصفة |
| 1 | يكتب | BG200-600 ملم |
| 2 | أحجام الأنابيب | 200/300/400/500/600 مم في الأنابيب المموجة ذات الطبقة المزدوجة |
| 3 | سرعة التشغيل ماكس | 6 م/دقيقة |
| 4 | تشكيل القالب | التشغيل في الحالة المغلقة، كل قالب يمكن أن يكون قابلاً للتبديل |
| 5 | طريقة التشكيل | عن طريق الضغط الفراغي |
| 6 | طريقة التبريد ن | بواسطة الماء البارد في سلسلة تمر عبر الطريق. |
| 7 | محرك القيادة | محرك تيار متردد بقدرة 7.5 كيلو وات مع نظام التحكم العاكس دلتا |
| 8 | مضخة فراغ | 15 كيلو واط * 3 مجموعات |
| 9 | مضخة مياه | 5.5 كيلو واط * 1 مجموعة |
| 10 | القالب المثبت | 36 زوجا |
| 11 | مادة مسار القالب | 40Cr مع المعالجة الحرارية بالنيتروجين |
| 12 | تشحيم | نظام التشحيم التلقائي عن طريق تحديد الوقت والموضع وما إلى ذلك |
| 13 | طاولة العمل | قابل للتعديل بإتجاه 3D لأعلى ولأسفل عن طريق التحكم بالمحرك |
| 14 | العفن والقاعدة | تحديد المواقع بدقة باستخدام الأخاديد المتوافقة |
| 15 | تغيير العفن | قفل ميكانيكي، من السهل استبدال القوالب المختلفة |
| 16 | ارتفاع المركز | 1250 مم +/- 50 مم |
4 التبريد بالرشصهريج
| SN | غرض | مواصفة |
| 1 | يكتب | إل كيو-600 |
| 2 | طول | 6000 |
| 3 | نطاق الأنابيب | 200/300/400/500/600 |
| 4 | مضخة مياه | 5.5 كيلو واط |
| 5 | طريقة التبريد | المطر والرذاذ |
| 6 | مادة الخزان | الفولاذ المقاوم للصدأ 304 |
| 7 | هيكل الخزان | يمكن فتحه على كلا الجانبين لسهولة التشغيل |
| 8 | قاعدة إرشادية | مجهزة بجهاز توجيه نشط، من السهل انزلاق الأنابيب |
| 9 | مجفف | نظام تجفيف قوي للأنابيب |
| 10 | اسحب | ضبط جهاز السحب البعيد لتشغيل أنبوب الثقب |
| 11 | ارتفاع المركز | 1250 مم +/- 50 مم |
5 القاطع بلا غبار
| SN | غرض | مواصفة |
| 1 | يكتب | كيو جي-600 |
| 2 | طريقة القطع | سكاكين مزدوجة مع وظيفة خالية من الغبار |
| 3 | قطع الأنابيب | 200-600 ملم |
| 4 | نظام لقط | التحكم في اسطوانة الهواء المتعددة للتثبيت |
| طريقة التغذية | نظام التحكم الهيدروليكي للتغذية | |
| 5 | التحكم في الطول | تعمل أداة القياس وتعليمات PLC على حد سواء |
| 6 | محرك القاطع | 3 كيلو واط |
| 7 | طريقة التحكم | السيارات واليدوي |
| 8 | ارتفاع السنتر | 1250 مم +/- 50 مم |
6 مكدس
| SN | غرض | مواصفة |
| 1 | يكتب | كيو جي-600 |
| 2 | طول الأنبوب | 4000-6000 مم أو يعتمد على المطلوب |
| 3 | مادة خارجية | الفولاذ المقاوم للصدأ 304 |
| 4 | إطالة وأسفل | عن طريق التحكم الجوي |
| 5 | ضبط الجودة | نظام الوزن التلقائي |
| 6 | تعديل الارتفاع | يتم تعديلها عن طريق التحكم التلقائي في المحرك |
7 يموت قالب الرؤوس وتشكيل القالب
يموت قالب الرأس
| SN | غرض | مواصفة |
| 1 | يموت نوع القالب | 200/300/400/500/600 ملم |
| 2 | هيكل القالب القالب | اعتماد هيكل الانقسام الحلزوني، التفريغ موحد ومستقر |
| 3 | منطقة سخان رأس القالب | 12 منطقة 55 كيلو وات |
| 4 | مادة العفن | 40Cr مع المعالجة الحرارية بالنيتروجين |
| 5 | عداء العفن | طلاء وجه المرآة |
| 6 | طريقة الضبط | تعديل الترباس الدائري |
| 7 | تبريد | جهاز تبريد مياه قوي من النوع الدائري للتبريد |
| 8 | العناصر بما في ذلك | 200 مم (بما في ذلك قوالب التشكيل، وغطاء المعايرة، ورأس القالب) * مجموعة واحدة |
| 300 مم (بما في ذلك قوالب التشكيل، وغطاء المعايرة، ورأس القالب) * مجموعة واحدة | ||
| 400 مم (بما في ذلك قوالب التشكيل، وغطاء المعايرة، ورأس القالب) * مجموعة واحدة | ||
| 500 مم (بما في ذلك قوالب التشكيل، وغطاء المعايرة، ورأس القالب) * مجموعة واحدة | ||
| 600 مم (بما في ذلك قوالب التشكيل، وغطاء المعايرة، ورأس القالب) * مجموعة واحدة |
قالب تشكيل مموج
| SN | غرض | مواصفة |
| 1 | تشكيل نوع القالب | 200/300/400/500/600 ملم |
| 2 | مادة العفن | LY12 سبائك الألومنيوم الخاصة |
| خاص بالقالب | الموصلية الحرارية العالية، وصلابة عالية، ومقاومة التآكل | |
| 3 | عدد القالب | 36 زوجا |
| 4 | تبريد العفن | بواسطة مياه التبريد المختومة ذات الضغط العالي |
| 5 | عداء الهواء والماء | ضمان التشغيل المستقر والعالي الجودة والفعال للإنتاج. |
| 6 | العناصر بما في ذلك | 200 مللي متر (بما في ذلك قالب كتلة الجرس) * مجموعة واحدة |
| 300 مللي متر (بما في ذلك قالب كتلة الجرس) * مجموعة واحدة | ||
| 400 مللي متر (بما في ذلك قالب كتلة الجرس) * مجموعة واحدة | ||
| 500 مللي متر (بما في ذلك قالب كتلة الجرس) * مجموعة واحدة | ||
| 600 مللي متر (بما في ذلك قالب كتلة الجرس) * مجموعة واحدة |
