مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
1/2'-1''-1-1/2'' خط إنتاج الأنابيب البلاستيكية
فيديو
فيديو

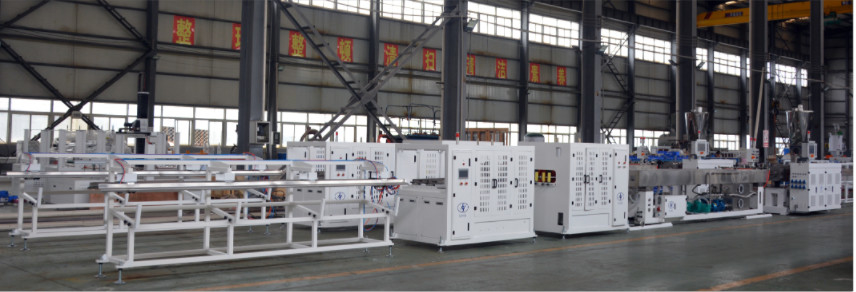

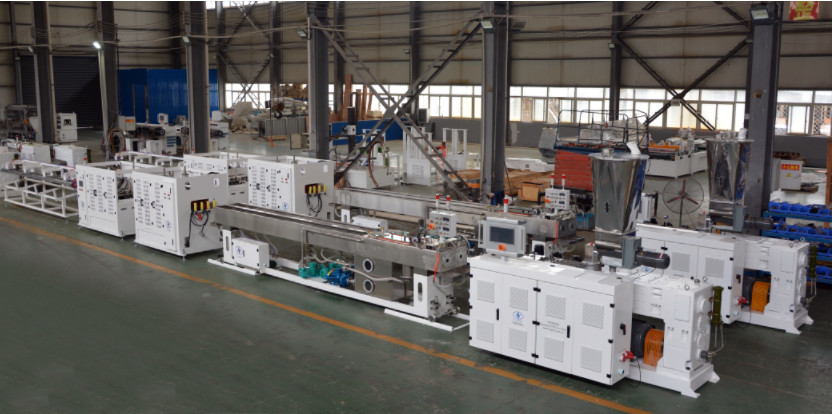

1/2 ′′-1′′-1-1/2 ′′ PVC الأنابيب خط الإنتاج مع HYZS55/120 مخروط مزدوج المسمار طحن
A. التخصص من HYPET PVC 1/2 ′-1'-1-1/2'' خط طحن الأنابيب
| SN | البنود | المواصفات |
| 1 | HYZS55/120 عالية الكفاءة محرك طحن المسمار المخروط |
1، جديدة مصممة من خلال خبراتنا التي يمكن أن تكون الإنتاج عالية المستوى 2، مربع التروس هو مع عزم دوران عالية من قبل التروس القوية والإطار حالة مع حياة طويلة 3، تسخين مع الحماية الحرارية التي يمكن أن تجعل توفير الطاقة 4البرميل والمسمار نوع ثنائي المعدن لفترة عمل أطول |
| 2 | سرعة عالية رأس غليان |
1، جميع الأجزاء مصنوعة بواسطة آلة CNC الآلية لضمان تدفق متساوية جيدا ، 2، مع جهاز لامع، 3، سرعة الخروج العالية يمكن أن تكون 1-10m/min |
| 3 | خزان الفراغ |
1جميعها مصنوعة من مواد من الفولاذ المقاوم للصدأ 304 بدون طلاء 2، مستوى المياه والفراغ يتم التحكم بها تلقائيًا 3، تثبيت مكبت ضغط الفراغ لتحقيق أن صوت |
| 4 | أخرج |
1، 2 نوع مخلب o ضمان قوة استمرارية. 2، مدفوعة بمحرك التيار المتردد ومحول يتم التحكم به بواسطة نظام PLC 3، سحب قبالة صندوق العدادات قوية مع سطح العدادات صلبة. |
| 5 | القطع |
1جهاز قطع عالي السرعة بدون غبار 2، مع عمل محرك خاص لضمان سرعة الأنابيب عند القطع. |
| 6 | HYPET عروض خاصة أخرى |
1تقديم الخدمة التقنية عبر الإنترنت مجاناً، تقديم خدمة المهندسين التقنيين للمشروع الكبير أو حل البنود التقنية الرئيسية، 2، وتقديم معدات متطابقة جيدة في التيار السفلي لملفات الأنابيب البلاستيكية ، ورق / الكرتون الكريات الخ. |
ب.بناء خطوط الإنتاج
| SN | الوصف | Qty (مجموعة) |
| 1 | HYZS55/120 مخروط مزدوج المسمار طاحونة 30kw طاقة المحرك | 1 |
| 2 | محمول آلي | 1 |
| 3 | الرأس المزدوج | 1 |
| 4 | خزان فراغ مزدوج | 1 |
| 5 | وحدة إيقاف مزدوجة | 1 |
| 6 | مقص مرتين للأعلى والأسفل | 1 |
| 7 | ستاكر | 1 |
ملاحظات:
1حالة السعر خارج المصنع ووهان الصين
2طريقة الدفع: سيتم دفع 30% من المجموع بواسطة T/T كإيداع ، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو L/C عند الرؤية
3مدة التسليم: 60 يوما بعد تأكيد الطلب
4فترة صلاحية: 30 يوماً من تاريخ الإصدار
5. الضمان: سنة واحدة بعد التشغيل في متجر العملاء
6التدريب: متاح في الصين وفي متجر العملاء
7إذا لزم الأمر، يمكن للمورد إرسال المهندسين إلى المشتري للحصول على عمولة تحت الشروط، ولكن المشتري سيدفع رحلة الطيران والفندق والوجبات، والراتب من 80 دولار أمريكي / يوم / شخص واحد.
ج. مواصفات الجهاز
1.HYZS-55/120إنتاج عاليطاحونة مزدوجة المساميرمجموعة واحدة
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYZS-55/120 مخروط مزدوج المسمار |
| الناتج | 180-220kg/h للأنابيب | ||
| ارتفاع المركز | 1000ملم | ||
| البعد | 2710 × 1250 × 2600 ملم | ||
| الوزن | 2300 كجم | ||
| 2 | إربط | قطرها | Ø55/120 ملم |
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| سرعة الدوران | 0~38 دورة/دقيقة | ||
| جوهر المسمار |
التحكم التلقائي في درجة الحرارة (تبريد الزيت سيكون خيار) |
||
| 3 | البرميل | هيكل البرميل | في جزأين، الجزء الأمامي سيكون مع سبيكة خاصة. |
| جزء كبير من البرميل | 38CrMoAlA | ||
| الجزء الأمامي للبرميل | SKD11 مع المعالجة الحرارية | ||
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| 4 | محول الحرارة / الضغط | الجودة | الصين علامة تجارية مشهورة |
| الهيكل | يكتشف بشكل منفصل كل من الضغط والحرارة | ||
| كابل | خط كابل معزول عالي | ||
| الشاشة | سواء في شاشة أو شاشة عرض | ||
| 5 | مروحة التدفئة والتبريد | منطقة التحكم في التدفئة | 4 مناطق |
| طريقة التدفئة | الألومنيوم المصبوب / السيراميك | ||
| طاقة التدفئة | 16كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.2kw x 3 مجموعات | ||
| التبريد بالماء/الزيت | منطقة واحدة في الجزء الأمامي للخيار | ||
| العزل الحراري | مادة عزل خاصة وهيكل لتوفير الطاقة. |
| 6 | علبة التروس HYPET | مواد السكن | الحديد الصلب |
| مواد المعدات | 20CrMnTiA | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| درجة حرارة الزيت | يتم التحكم به بواسطة نظامين | ||
| مُختم مطاطي | المستخدمات المجهزة لتمهيد المطاط المخصص المستورد | ||
| محامل | مع العلامة التجارية الشهيرة والموثوق بها. | ||
| 7 |
مسدس مزدوج المغذية |
محرك المواد المزودة | 1.5 كيلوواط |
| نطاق السرعة | 1-50 دورة في الدقيقة | ||
| جسر البارود | جسر مضاد للبرودر مع كاكو 3 العالي | ||
| عاكس | طراز الحمولة الثقيلة دلتا | ||
| 8 | غازات الفراغ مع الاختيار | درجة الفراغ | -0.04Mpa |
| قوة المحرك | 1.5 كيلوواط | ||
| خزان الفراغ | من السهل أن تكون نظيفة | ||
|
جهاز التنظيف التلقائي
|
جهاز التحكم بالهواء للنظافة التلقائية | ||
| 9 | محرك القيادة | طاقة المحرك المتردد | 30 كيلوواط في ماركة سيمنز |
| جهاز تحكم عاكس التيار | دلتا في النمط الثقيل | ||
| 10 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| المكونات الكهربائية | العلامات التجارية في سيمنس، شنايدر، RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | 7 مناطق | ||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مع سلك الطيران 2، يمكن تفكيك الخزانة الكهربائية بسهولة، 3كل الكابلات والحواس الكابلات قوية بما فيه الكفاية مع حياة طويلة. 4نظام التحكم بجهاز تحكم PLC مع زر للتعديل لتحكم سرعة المسمار بسهولة |
2.أمحمول للطحن مجموعة واحدة
3.الرأس الميت 1 مجموعة
| SN | المواصفات | الوصف |
| 1 | حجم الأنابيب | 1/2~1-1/2 في ضغط مختلف |
| سمك الأنابيب (فئة الضغط) |
1/2 تقدم من قبل العميل 1 التي يقدمها العميل 1 1/2 عرض من قبل العميل |
|
| 2 | مادة رأس الطلاء | سبيكة خاصة |
| 3 | نوع السرعة | نوع السرعة العالية، تصل إلى 6-10m/min |
| 4 | ضغط الذوبان/تيمب | مجهزة بـ Melt press/Temp |
| 5 | مناطق التدفئة | 8 مناطق |
| 6 | سطح التدفق | جميع مساحات التدفق البولندي والكروم |
| 7 | مواد غطاءات المعايرة | من الفولاذ المقاوم للصدأ وملصق لامع صلب ومتسخ بالماء |
4.معايير الفراغخزان في 6 أمتار من الفولاذ المقاوم للصدأ 304 بدون طلاء مجموعة واحدة
| SN | المواصفات | الوصف |
| 1 | حجم الأنابيب | 1/2~1-1/2 في ضغط مختلف |
| سمك الأنابيب (فئة الضغط) |
1/2 تقدم من قبل العميل 1 التي يقدمها العميل 1 1/2 عرض من قبل العميل |
|
| 2 | مادة رأس الطلاء | سبيكة خاصة |
| 3 | نوع السرعة | نوع السرعة العالية، تصل إلى 6-10m/min |
| 4 | ضغط الذوبان/تيمب | مجهزة بـ Melt press/Temp |
| 5 | مناطق التدفئة | 8 مناطق |
| 6 | سطح التدفق | جميع مساحات التدفق البولندي والكروم |
| 7 | مواد غطاءات المعايرة | من الفولاذ المقاوم للصدأ وملصق لامع صلب ومتسخ بالماء |
5.وحدة الإنزالفي محطة مزدوجة 1 مجموعة
| SN | المواصفات | الوصف |
| 1 | طريقة القيادة | محرك بواسطة كتلة مطاطية خاصة |
| 2 | أحجام السحب | 1/2~1-1/2 |
| 3 | قوة المحرك | 0.75كيلوواط × 4 مجموعات |
| 4 | أقصى قدرة القيادة | 8,000 N |
| 5 | سرعة القيادة | 1.5~15 م/دقيقة |
| 6 | عرض اليرقة | 32ملم |
| 7 | الطول الفعلي للدبابير | 1،400ملم × 4 مجموعات |
| 8 | تعديل اليرقة العلوية | حسب الأسطوانة |
| 9 | عدد الأسطوانات | 1 اسطوانة في كل سلسلة |
| 10 | اليرقة | ثابتة |
| 11 | نوع علبة التروس | علبة التروس المتعرجة المدارية القوية |
| 12 | نوع المحرك | محرك التيار المتردد مع جهاز تحكم ABB |
6.أعلى وأسفلكاملةفي محطة مزدوجة مجموعة واحدة
| SN | المواصفات | الوصف |
| 1 | نوع القطع | قطعة بدون غبار مع تشفير |
| 2 | أسلوب الشفرة | بيت + شفرة دائرية |
| 3 | نظام التحكم | نظام التحكم الآلي لـ PLC |
| 4 | نطاق القطع | 1/2~1-1/2 |
| 5 | سمك القطع | 5 ملم |
| 6 | سرعة القطع | 15m/min |
| 7 | ارتفاع المركز | 1000ملم |
| 8 | قوة محرك القطع | 0.75 كيلوواط × 2 مجموعة |
| 9 | أرقام القطع | قطعتين |
| 10 | مادة القطع | سبيكة الأدوات |
| 11 | طريقة التثبيت | مقطوعة من سبيكة الألومنيوم |
| 12 | تغذية القطع | تغذية الأسطوانة |
| 13 | وضع متزامن | أسطوانة مع حركة الأنابيب |
7.ستاكرمجموعة واحدة
| SN | المواصفات | الوصف |
| 1 | طاولة منحنية | محطة مزدوجة تعمل بالنفط |
| 2 | الطول الاسمي | 4.5 متر |
| 3 | مادة المنحدر | MS الصلب الهيكلي الصلب |
