Place of Origin:
China
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
Model Number:
16-50mm PVC corrugated hose / pipe line
فيديو
فيديو
16-50 ملم خط الأنابيب المموجة من PVC
A. HYPET الخصائص الخاصة
1تم تصميم هذا الخط لإنتاج الأنابيب المتعرجة ذات الجدار الواحد والتي هي مادة PVC و PP و PE و PA وما إلى ذلك.
2يتميز محرك التصدير ذو المسمار الواحد بالتركيب الكفاءة العالية ، وانخفاض معدل القطع ، وصعوبة تحلل المواد ، والإنتاجية العالية ، ووظيفة التنظيف الذاتي الجيدة وعمر الخدمة الطويل.
3إنه أكثر ملاءمة لمادة مسحوق.
4. يحتوي جهاز التخلص من الغازات تحت الفراغ على مخرط داخلي لتبريد الزيت وتبريد الرياح أو تبريد الزيت للبراميل.
5يمكن أن يحمي المسمار والبرميل من الإحراق السهل ويعطي عملية تشكيل سهلة.
6يمكن تعديل طاولة عمل آلة تشكيل أفق الطراز في اتجاه الشعبي والعمودي والأفقي. يتم تصنيع كتلة تشكيل من الفولاذ سبائك خاصة عالية الجودة،ولها العديد من المزايا مثل القوة العاليةالمقاومة الجيدة للكشط، معدل التوسع الحراري المنخفض.
7كما هو الحال في حالة تبريد الرياح وتبريد المياه ، فإن آلة التشكيل جيدة لتشكيل سريع وتأثير تبريد جيد.

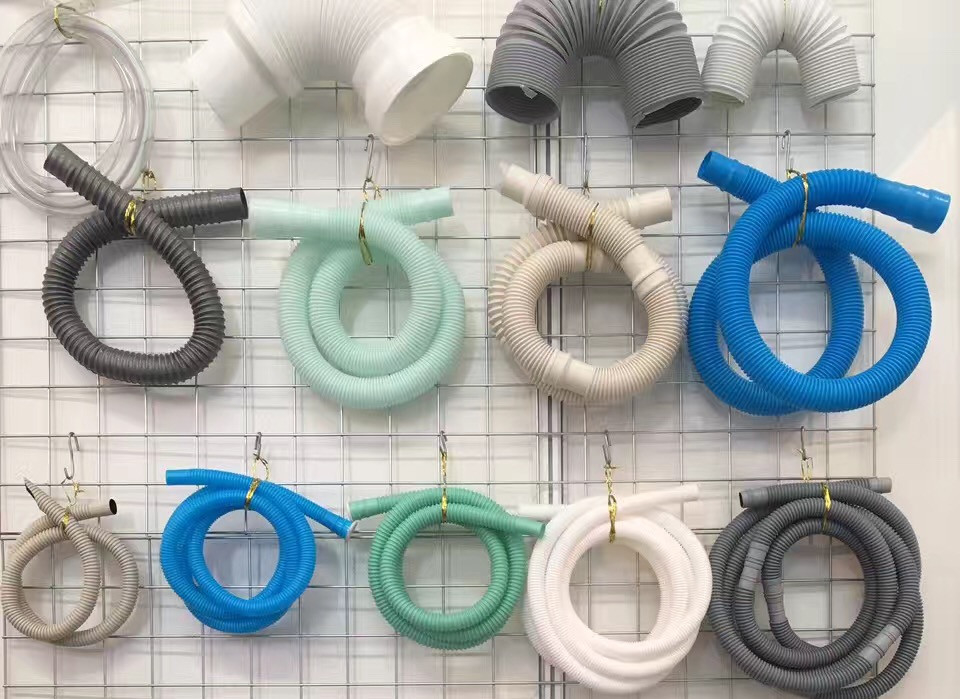

8هذا النوع من الأنابيب يستخدم على نطاق واسع في أنابيب الحماية للسيارات والقطارات، وأنابيب التوريد والصرف للغسالة، والري للمزارع وهلم جرا.
| SN | البند | كمية |
| 1 | قطر الأنابيب | 16mm-50mm |
| 2 | المواد الخام | مسحوق PVC |
| 3 | الناتج | 70-100kg/h |
| 4 | الطاقة المثبتة الإجمالية | 60 كيلوواط، 380 فولت / 50 هرتز، 3 مراحل |
| 5 | الأبعاد الكلية | 6300×1200×1900ملم |
| 6 | سعة مياه التبريد | 60 لتر |
| 7 | الهواء المضغوط | 0.4Mpa- 0.6Mpa، 0.2m3/دقيقة |
ب. البضائع التجارية:
| SN | البند | كمية |
| خطوط الأنابيب المموجة من البوليفيك 16-50 مم بما في ذلك | ||
| 1 | محرك طحن مخروط مزدوج HYZS51/110 | 1 |
| 2 | محمول الربيع | 1 |
| 3 | سلك معدني | |
| 4 | الرأس الميت | 1 |
| 5 | آلة تشكيل الفراغ | 1 |
| 6 | طوافة | 1 |
ج. المواصفات الرئيسية

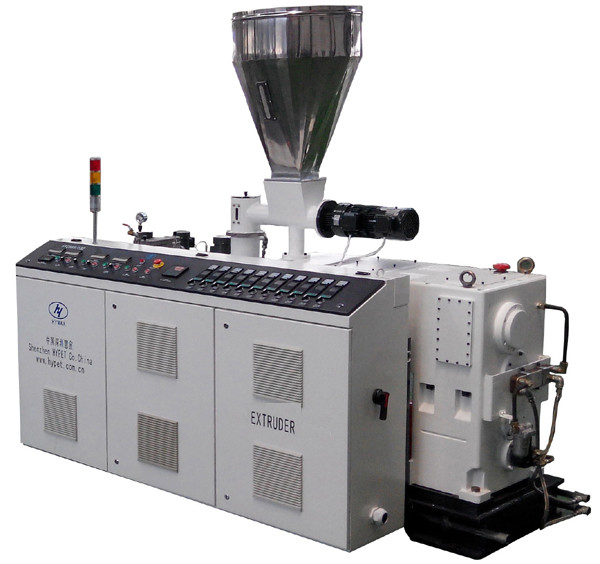

1.1.محرك طحن مخروط مزدوج HYZS51/110
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYZS-51/110 مخروط مزدوج المسمار |
| الناتج |
150-200kg/h للأنابيب 70-110 كجم/ساعة للشفرة أو أكثر |
||
| ارتفاع المركز | 1000ملم | ||
| البعد | 2450 × 1200 × 2400 ملم | ||
| الوزن | 2100 كجم | ||
| 2 | إربط | قطرها | Ø51/110 ملم |
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| سرعة الدوران | 0~50 دورة في الدقيقة | ||
| جوهر المسمار |
التحكم التلقائي في درجة الحرارة (تبريد الزيت سيكون خيار) |
| 3 | البرميل | هيكل البرميل | في جزأين، الجزء الأمامي سيكون مع سبيكة خاصة. |
| جزء كبير من البرميل | 38CrMoAlA | ||
| الجزء الأمامي للبرميل | SKD11 مع المعالجة الحرارية | ||
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| 4 | محول الحرارة / الضغط | الجودة | الصين علامة تجارية مشهورة |
| الهيكل | يكتشف بشكل منفصل كل من الضغط والحرارة | ||
| كابل | خط كابل معزول عالي | ||
| الشاشة | سواء في شاشة أو شاشة عرض | ||
| 5 | مروحة التدفئة والتبريد | منطقة التحكم في التدفئة | 4 مناطق |
| طريقة التدفئة | الألومنيوم المصبوب / السيراميك | ||
| طاقة التدفئة | 10 كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 75 واط × 3 مجموعات | ||
| التبريد بالماء/الزيت | منطقة واحدة في الجزء الأمامي للخيار | ||
| العزل الحراري | مادة عزل خاصة وهيكل لتوفير الطاقة. | ||
| 6 | علبة التروس HYPET | مواد السكن | الحديد الصلب |
| مواد المعدات | 20CrMnTiA | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| درجة حرارة الزيت | يتم التحكم به بواسطة نظامين | ||
| مُختم مطاطي | المستخدمات المجهزة لتمهيد المطاط المخصص المستورد | ||
| محامل | مع العلامة التجارية الشهيرة والموثوق بها. | ||
| 7 |
مسدس مزدوج المغذية |
محرك المواد المزودة | 0.75 كيلوواط |
| نطاق السرعة | 1-50 دورة في الدقيقة | ||
| جسر البارود | جسر مضاد للبرودر مع كاكو 3 العالي | ||
| عاكس | طراز الحمولة الثقيلة دلتا | ||
| 8 | غازات الفراغ مع الاختيار | درجة الفراغ | -0.04Mpa |
| قوة المحرك | 1.5 كيلوواط | ||
| خزان الفراغ | من السهل أن تكون نظيفة | ||
|
جهاز التنظيف التلقائي
|
جهاز التحكم بالهواء للنظافة التلقائية | ||
| 9 | محرك القيادة | طاقة المحرك المتردد | 18.5 كيلوواط في ماركة سيمنز |
| جهاز تحكم عاكس التيار | دلتا في النمط الثقيل |
| 10 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| المكونات الكهربائية | العلامات التجارية في سيمنس، شنايدر، RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | 6 مناطق | ||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مع سلك الطيران 2، يمكن تفكيك الخزانة الكهربائية بسهولة، 3كل الكابلات والحواس الكابلات قوية بما فيه الكفاية مع حياة طويلة. 4نظام التحكم بجهاز تحكم PLC مع زر للتعديل لتحكم سرعة المسمار بسهولة |
2محمول الربيع
| الصورة | المواصفات | الوصف | |
| 1 | |
قطر الأنابيب | 114ملم |
| 2 | قدرة الإنتاج | 3 م3/h | |
| 3 | حجم الحافلة | 200 لتر | |
| 4 | قوة المحرك | 1.5 كيلوواط |
3إعادة لف الأسلاك المعدنية
| SN | الصورة | المواصفات | الوصف |
| 1 | |
المواد | 40Cr |
| الوظيفة | أفتح السلك المعدني | ||
| قطرها | Ø200~400ملم |
4. إموت رأسك
| صورة المنتج | المواصفات | الوصف |
|
الحجم | 16-50ملم مع النواة والقناة الأسلاك الفولاذية، وفقا للعينة أو الرسم |
| المواد | فولاذ العفن عالي الجودة | |
| عدد رؤوس القوالب | مجموعة واحدة | |
| عدد العفن | 1 مجموعة 20/25 ملم | |
| معايرة حجم القالب | 55ملم × 80ملم × 65.94ملم | |
| معايرة مواد العفن | 40Cr | |
| الطول الإجمالي للقالب | 65.94 ملم × 60 زوج = 3956.4 ملم |
5آلة تشكيل الفراغ
| صورة المنتج | المواصفات | الوصف |
|
|
مجموعة الأنابيب | Φ16 ~ Φ50mm |
| الهيكل | التصميم الأفقي المغلق | |
| سرعة التشغيل | 0-25/دقيقة | |
| طاقة المحرك المشترك الرئيسي | 3كيلوواط | |
| قوة محرك التشحيم | 0.06كيلوواط | |
| نوع التبريد | التبريد بالماء المغلق | |
| درجة حرارة مياه التبريد | 5~15 درجة مئوية | |
| عاكس | ABB | |
| الجهاز المتصل والمرور | (شنايدر) | |
| نظام التحكم | برنامج التحكم في PLC | |
| الشاشة الملموسة | الصفيحة | |
| عرض محطة المشغل | يتم تشغيل جميع إعدادات المعلمات وأجهزة التحكم على الشاشة الكهربائية واللمس | |
| قاطرات تشغيل العفن | مواد السكك الحديدية | 38CrMoAlA، نترات |
| نوع التبريد | تبريد المياه | |
| الملاحظة: تدفق كاف من إمدادات مياه التبريد لضمان أن سرعة العمل القصوى، درجة حرارة النفخات من جهاز التشكيل ليست أعلى من 55 درجة. | ||
6. طوافة
| صورة المنتج | المواصفات | الوصف |
|
مجموعة الأنابيب | Φ16-Φ50mm |
| الوزن | 350 كجم | |
| سرعة العمل | 0-25m/min | |
| طاقة المحرك المشترك الرئيسي | 0.75كيلوواط | |
| موصلات ومناقلات | (شنايدر) | |
| عاكس | ABB |
