مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
خط خرطوم مموج من البولي إيثيلين/البولي فينيل كلوريد مقاس 16-50 مم
فيديو
فيديو

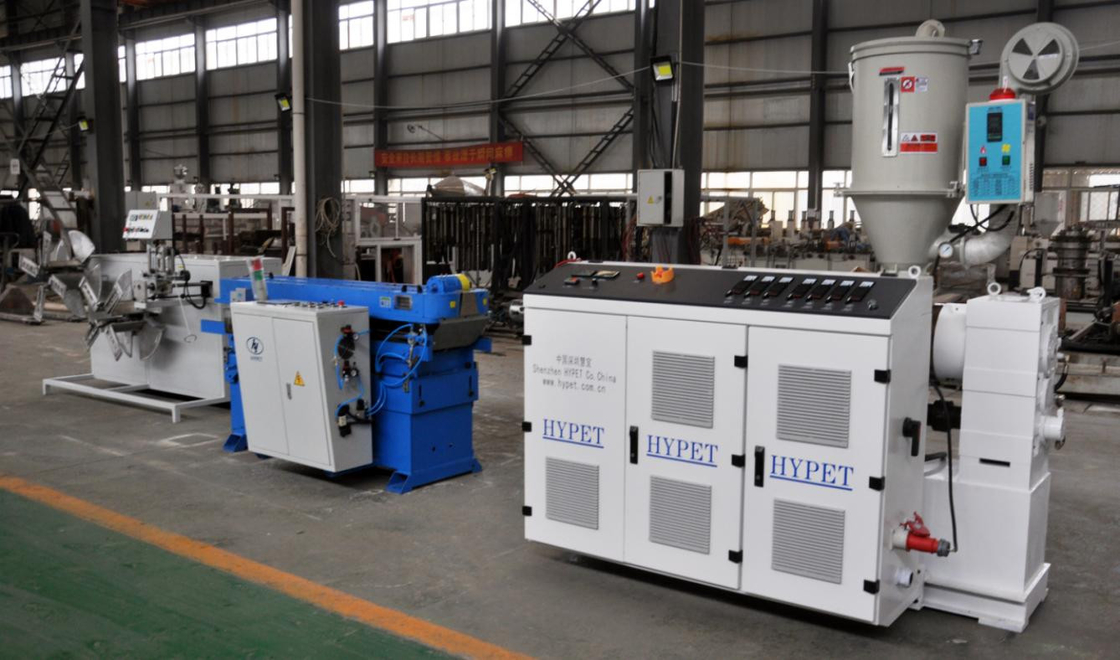

16-50mm PE / PVC خط خرطوم المموجة
A. HYPET الخصائص الخاصة
1تم تصميم هذا الخط لإنتاج الأنابيب المتعرجة ذات الجدار الواحد والتي هي مادة PVC و PP و PE و PA وما إلى ذلك.
2يتميز محرك التصدير ذو المسمار الواحد بالتركيب الكفاءة العالية ، وانخفاض معدل القطع ، وصعوبة تحلل المواد ، والإنتاجية العالية ، ووظيفة التنظيف الذاتي الجيدة وعمر الخدمة الطويل.
3إنه أكثر ملاءمة لمادة مسحوق.
4. يحتوي جهاز التخلص من الغازات تحت الفراغ على مخرط داخلي لتبريد الزيت وتبريد الرياح أو تبريد الزيت للبراميل.
5يمكن أن يحمي المسمار والبرميل من الإحراق السهل ويعطي عملية تشكيل سهلة.
6يمكن تعديل طاولة عمل آلة تشكيل أفق الطراز في اتجاه الشعبي والعمودي والأفقي. يتم تصنيع كتلة تشكيل من الفولاذ سبائك خاصة عالية الجودة،ولها العديد من المزايا مثل القوة العاليةالمقاومة الجيدة للكشط، معدل التوسع الحراري المنخفض.
7كما هو الحال في حالة تبريد الرياح وتبريد المياه ، فإن آلة التشكيل جيدة لتشكيل سريع وتأثير تبريد جيد.

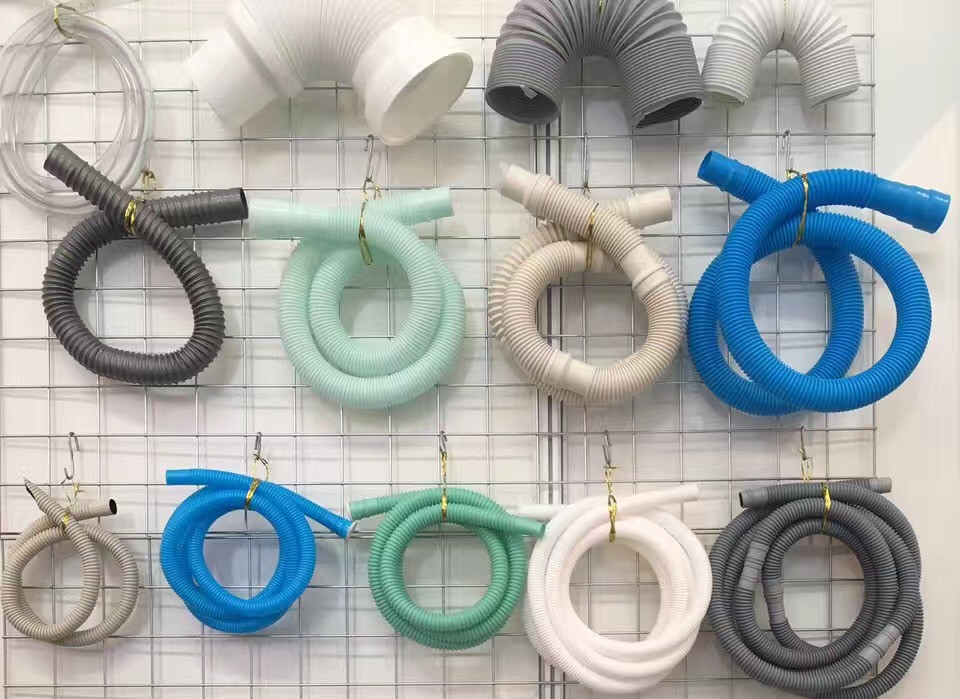

8هذا النوع من الأنابيب يستخدم على نطاق واسع في أنابيب الحماية للسيارات والقطارات، وأنابيب التوريد والصرف للغسالة، والري للمزارع وهلم جرا.
| SN | البند | كمية |
| 1 | قطر الأنابيب | 16mm-50mm |
| 2 | المواد الخام | حبيبات PE / حبيبات PVC |
| 3 | الناتج | 60-80kg/h |
| 4 | الطاقة المثبتة الإجمالية | 60 كيلوواط، 380 فولت / 50 هرتز، 3 مراحل |
| 5 | الأبعاد الكلية | 5800 × 1200 × 1900 ملم |
| 6 | سعة مياه التبريد | 60 لتر |
| 7 | الهواء المضغوط | 0.4Mpa- 0.6Mpa، 0.2m3/دقيقة |
ب. البضائع التجارية:
| SN | البند | كمية |
| 16-50mm PE / PVC خط خرطوم المموجات بما في ذلك | 1 | |
| 1 | محرك طحن مفرد المسمار HYSJ65/28 | 1 |
| 2 | المحمول الآلي AL300 | 1 |
| 3 | المجفف الساخن HD100 | 1 |
| 4 | سلك معدني | |
| 5 | الرأس الميت | 1 |
| 6 | آلة تشكيل الفراغ | 1 |
| 7 | طوافة | 1 |
ج. المواصفات الرئيسية
1طاحونة مفردة HYSJ-65/28
| SN | اسم الجزء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-65/28 مسدس واحد |
| الناتج | 80 كجم/ساعة لـ PVC | ||
| ارتفاع المركز | 1000ملم | ||
| البعد | 2600 × 1200 × 2150 ملم | ||
| الوزن | 1700 كجم | ||
| 2 | إربط | قطرها | Ø65 ملم |
| نسبة تعريف المسمار | 28:1 | ||
| سرعة المسمار | 50 دورة في الدقيقة | ||
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | ||
| إضافية pc | نعم، لمعالجة مختلفة للمواد الخام | ||
| 3 | البرميل | المواد | برميل ثنائي المعدن |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| منطقة التحكم في التدفئة | 4 مناطق | ||
| طريقة التدفئة | سخانات الألومنيوم المصبوب | ||
| طاقة التدفئة | 3.5 كيلو واط × 4 مجموعات | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.2kw x 4 مجموعات | ||
| 4 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 |
| مواد المعدات | 20CrMnTi | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| 5 | محرك القيادة | طاقة المحرك المتردد | محرك متردد 22 كيلوواط |
| جهاز تحكم عاكس التيار | عاكس دلتا من النوع الثقيل | ||
| 6 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| خيار التحكم: | يمكن تقديم RKC والسيطرة التقليدية | ||
| المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | مصممة وفقا لمنطقة التدفئة الفعلية |
2. مغسلة السيارات
| صورة المنتج | المواصفات | المعلم |
|
النموذج | AL300 |
| نموذج العمل | نوع الحث | |
| القوة | 0.75كيلوواط، 3P | |
| السعة | 350 كجم | |
| الحجم | 3L | |
| قطر خرطوم التغذية | ف38ملم | |
| وقت التغذية | 8-10 ثواني | |
| أبعاد الجسم | 370×385×700ملم | |
| أبعاد الهوبر | 230 × 210 × 429 ملم | |
| الوزن | 51 كجم |
3مجفف ساخن
| صورة المنتج | المواصفات | المعلم |
|
رقم الطراز | HD100 |
| السعة | 100 كجم | |
| التدفئة | 6 كيلوواط | |
| مُنفّس | 180 واط | |
| القوة | 380 فولت 3P 50 هرتز | |
| البعد | 1336 × 997 × 660 مم | |
| حجم القاعدة | 181 × 178 × Φ81 مم | |
| الوزن الصافي ((كغ) | 69 كجم |
4إعادة لف الأسلاك المعدنية
| SN | الصورة | المواصفات | الوصف |
| 1 | |
المواد | 40Cr |
| الوظيفة | أفتح السلك المعدني | ||
| قطرها | Ø200~400ملم |
5. إموت رأسك
| صورة المنتج | المواصفات | الوصف |
|
الحجم | 16-50ملم مع النواة والقناة الأسلاك الفولاذية، وفقا للعينة أو الرسم |
| المواد | فولاذ العفن عالي الجودة | |
| عدد رؤوس القوالب | مجموعة واحدة | |
| عدد العفن | 1 مجموعة 20/25 ملم | |
| معايرة حجم القالب | 55ملم × 80ملم × 65.94ملم | |
| معايرة مواد العفن | 40Cr | |
| الطول الإجمالي للقالب | 65.94 ملم × 60 زوج = 3956.4 ملم |
6آلة تشكيل الفراغ
| صورة المنتج | المواصفات | الوصف |
|
|
مجموعة الأنابيب | Φ16 ~ Φ50mm |
| الهيكل | التصميم الأفقي المغلق | |
| سرعة التشغيل | 0-25/دقيقة | |
| طاقة المحرك المشترك الرئيسي | 3كيلوواط | |
| قوة محرك التشحيم | 0.06كيلوواط | |
| نوع التبريد | التبريد بالماء المغلق | |
| درجة حرارة مياه التبريد | 5~15 درجة مئوية | |
| عاكس | ABB | |
| الجهاز المتصل والمرور | (شنايدر) | |
| نظام التحكم | برنامج التحكم في PLC | |
| الشاشة الملموسة | الصفيحة | |
| عرض محطة المشغل | يتم تشغيل جميع إعدادات المعلمات وأجهزة التحكم على الشاشة الكهربائية واللمس | |
| قاطرات تشغيل العفن | مواد السكك الحديدية | 38CrMoAlA، نترات |
| نوع التبريد | تبريد المياه | |
| الملاحظة: تدفق كاف من إمدادات مياه التبريد لضمان أن سرعة العمل القصوى، درجة حرارة النفخات من جهاز التشكيل ليست أعلى من 55 درجة. | ||
7. طوافة
| صورة المنتج | المواصفات | الوصف |
|
مجموعة الأنابيب | Φ16-Φ50mm |
| الوزن | 350 كجم | |
| سرعة العمل | 0-25m/min | |
| طاقة المحرك المشترك الرئيسي | 0.75كيلوواط | |
| موصلات ومناقلات | (شنايدر) | |
| عاكس | ABB |
