| اسم العلامة التجارية: | Hypet |
| رقم الطراز: | خط إنتاج خراطيم مقواة بألياف البولي فينيل كلوريد مقاس 10-38 مم |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD 35500/set |
| وقت التسليم: | 35 ~ 45 يومًا |
| شروط الدفع: | L/C، T/T |
10-38 ملم خط إخراج أنابيب معززة بألياف البيتكوين
A. HYPET الخصائص الخاصة
تم تصميم هذا الخط لإنتاج خرطوم معزز بألياف PVC ، والذي يحتوي على ثلاثة طبقات ، الطبقة الخارجية والداخلية هي خرطوم PVC ناعم ، الطبقة الوسطى هي شبكة ألياف Terylene ،الذي له خصائص كيميائية وفيزيائية جيدةيتم استخدامه أساسا لنقل الضغط العالي أو الغاز التآكل، ويستخدم على نطاق واسع في الآلات؛ منجم الفحم والنفط والكيماويات والري الزراعي والغاز والبناء.
| SN | البند | كمية |
| 1 | قطر الأنابيب | 10mm-38mm |
| 2 | المواد الخام | حبيبات من الفيكسوفيكس الناعمة |
| 3 | الناتج | 60-95 كجم/ساعة |
| 4 | الطاقة المثبتة الإجمالية | 60 كيلوواط، 380 فولت / 50 هرتز، 3 مراحل |
| 5 | الأبعاد الكلية | 11,000x3.2x2 متر |
| 6 | سعة مياه التبريد | 1 متر3/h تستخدم بشكل دائري |
ب.البضائع التجارية:
| SN | البند | كمية |
| خط طحن الأنابيب المعززة بألياف البلاستيك 10-38 ملم بما في ذلك | ||
| 1 | محرك طحن مفرد المسمار HYSJ65/30 | مجموعتان |
| 2 | الرأس الميت | مجموعتان |
| 3 | الخياطة | مجموعة واحدة |
| 4 | حمام التبريد | مجموعتان |
| 5 | فرن الخبز | مجموعة واحدة |
| 6 | وحدة الإقلاع | مجموعتان |
| 7 | طابعة نقل الحبر | مجموعة واحدة |
| 8 | عجلة | مجموعة واحدة |

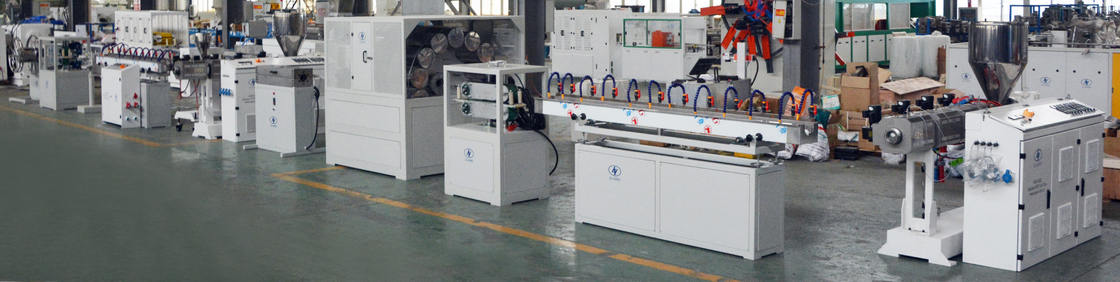

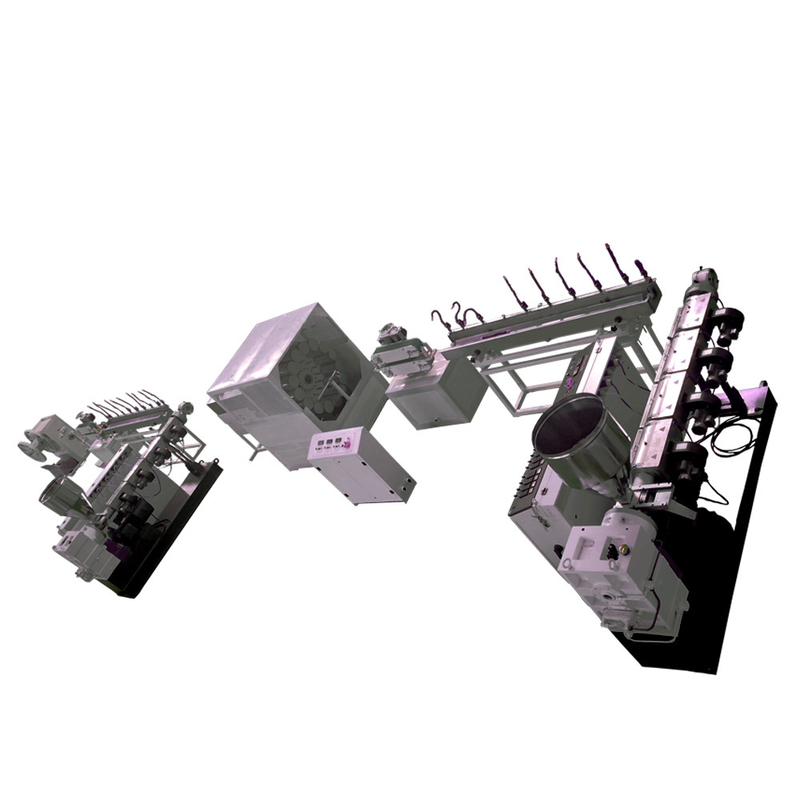

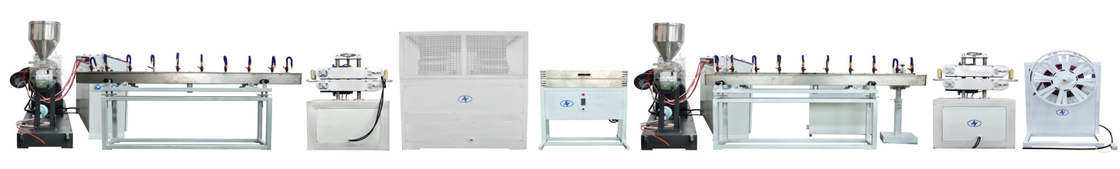

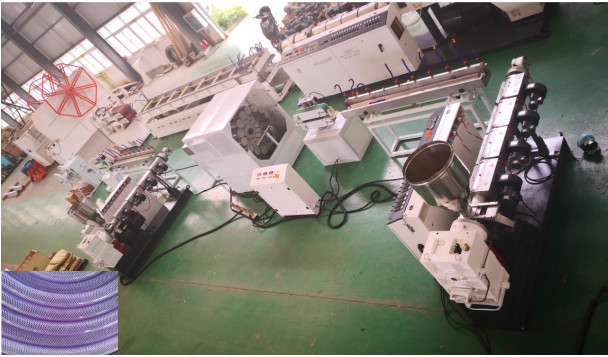

هيكل خط الإنتاج
First extruder ----First die head ---First cooling tank ---First haul off Braider----Dryer tank ---Second extruder ---Second die head--- Second cooling tank--ink shift printer---Second haul off--- Winder
ج. المواصفات الرئيسية

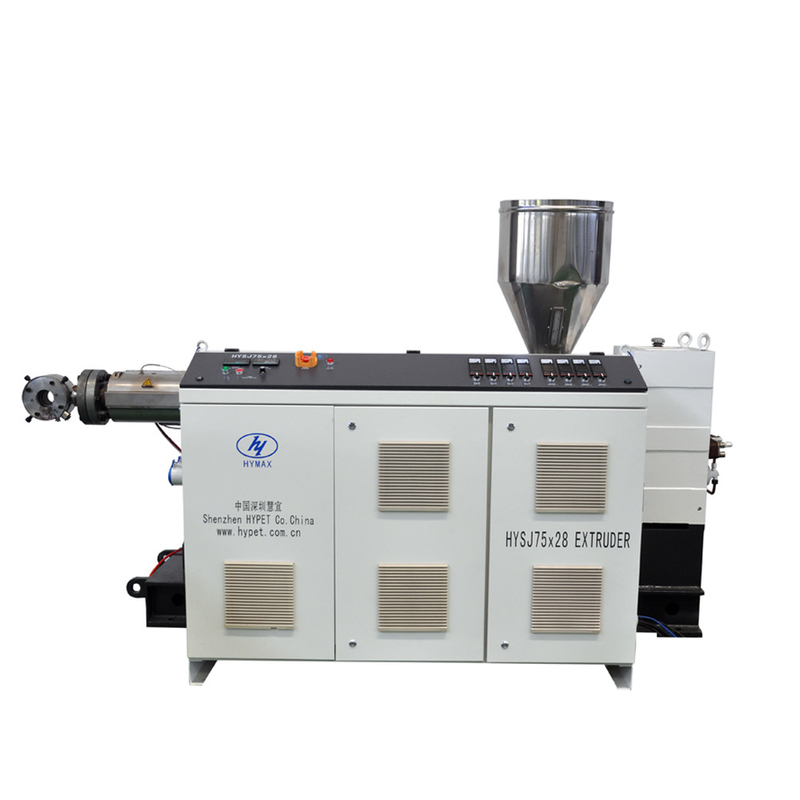

1طاحونة مفردة HYSJ-65/28
| SN | اسم الجزء | البند | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-65/28 مسدس واحد |
| الناتج | 80 كجم/ساعة لـ PVC | ||
| ارتفاع المركز | 1000ملم | ||
| البعد | 2600 × 1200 × 2150 ملم | ||
| الوزن | 1700 كجم | ||
| 2 | إربط | قطرها | Ø65 ملم |
| نسبة تعريف المسمار | 28:1 | ||
| سرعة المسمار | 50 دورة في الدقيقة | ||
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | ||
| 3 | البرميل | المواد | برميل ثنائي المعدن |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| منطقة التحكم في التدفئة | 4 مناطق | ||
| طريقة التدفئة | سخانات الألومنيوم المصبوب | ||
| طاقة التدفئة | 3.5 كيلو واط × 4 مجموعات | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.2kW × 4 مجموعات | ||
| 4 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 |
| مواد المعدات | 20CrMnTi | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| 5 | محرك القيادة | طاقة المحرك المتردد | 18محرك التيار المتردد بقوة 5 كيلوواط |
| جهاز تحكم عاكس التيار | عاكس دلتا من النوع الثقيل | ||
| 6 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| خيار التحكم: | يمكن تقديم RKC والسيطرة التقليدية | ||
| المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | مصممة وفقا لمنطقة التدفئة الفعلية |
2الرأس المقطوعة للأنابيب والقالب
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | الرأس المقطوعة للأنابيب والقالب | الحجم | 1/2، 3/4,1 بوصة |
| المواد | الفولاذ الصلب مع السطح المصفوف بالكروم |

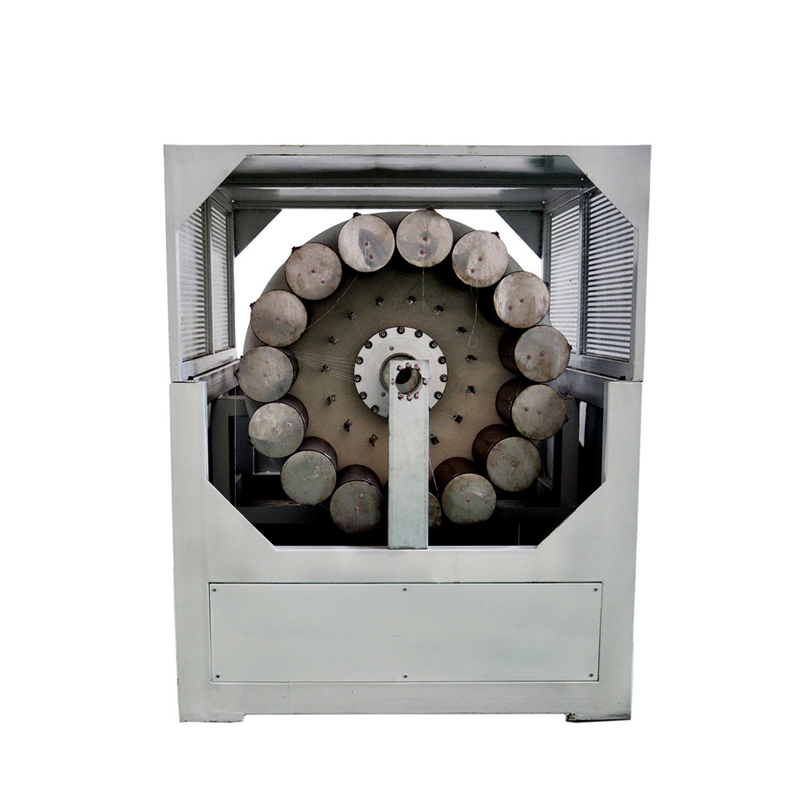

3. خياطة
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | الخياطة | المحرك | 3 كيلوواط |
| أقصى سرعة | 220 دورة في الدقيقة | ||
| عدد الألياف | 14 × 2 قطعة | ||
| خيط طولي | 4 إلى 6 أجزاء |

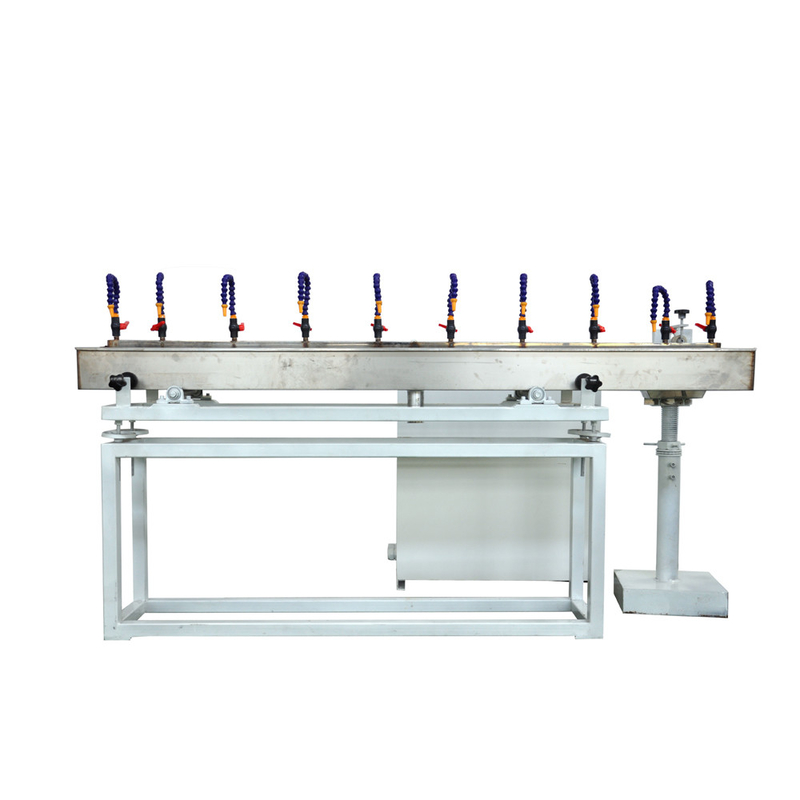

4حمام تبريد
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | حمام التبريد | المواد | الصلب المقاوم للصدأ 304 |
| الطول | 2,000ملم |
5.خبزالفرن
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | فرن الخبز | طول الخزان | 1,000m |
| قوة المحرك | 4 كيلوواط |

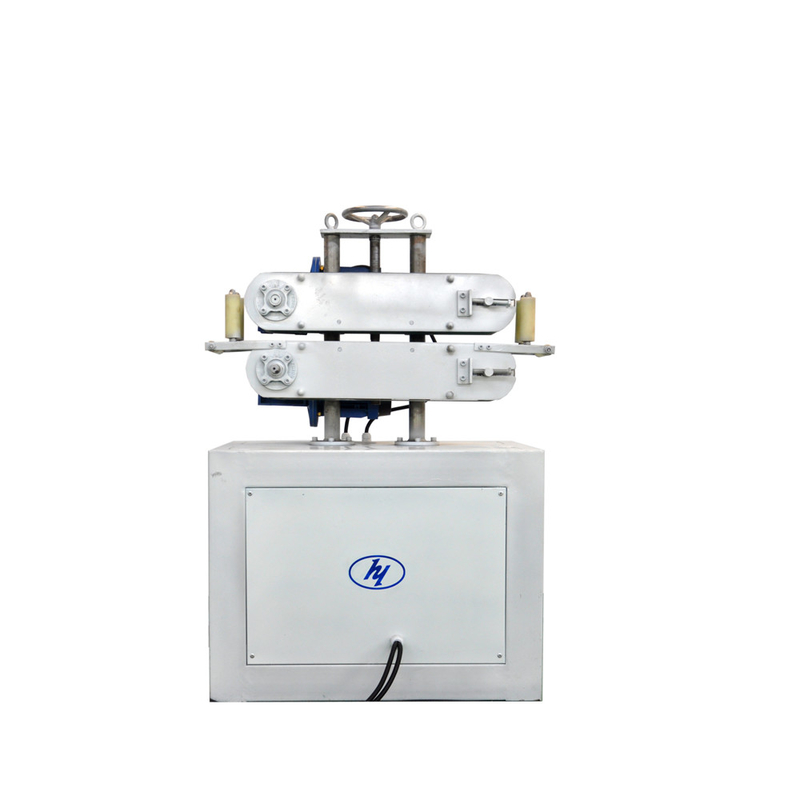

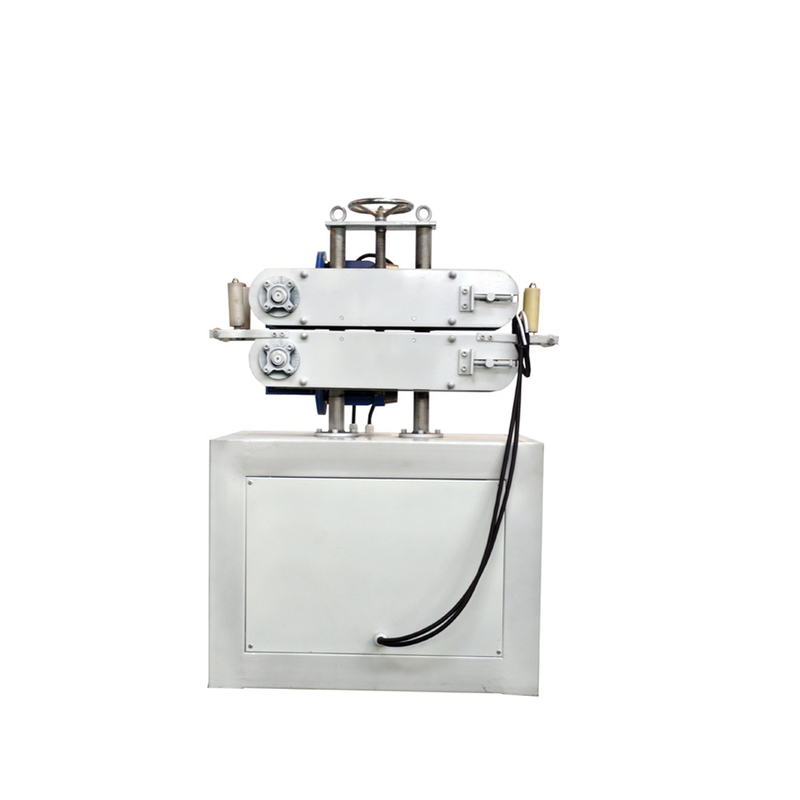

6أخرجوا الوحدة
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | أزالة الجهاز | نوع السحب | نوع اليرقات التوأمية |
| سرعة القيادة | 0.8-16 م/دقيقة | ||
| نوع المحرك | محرك التيار المتردد | ||
| قوة المحرك | 1.5 كيلوواط |

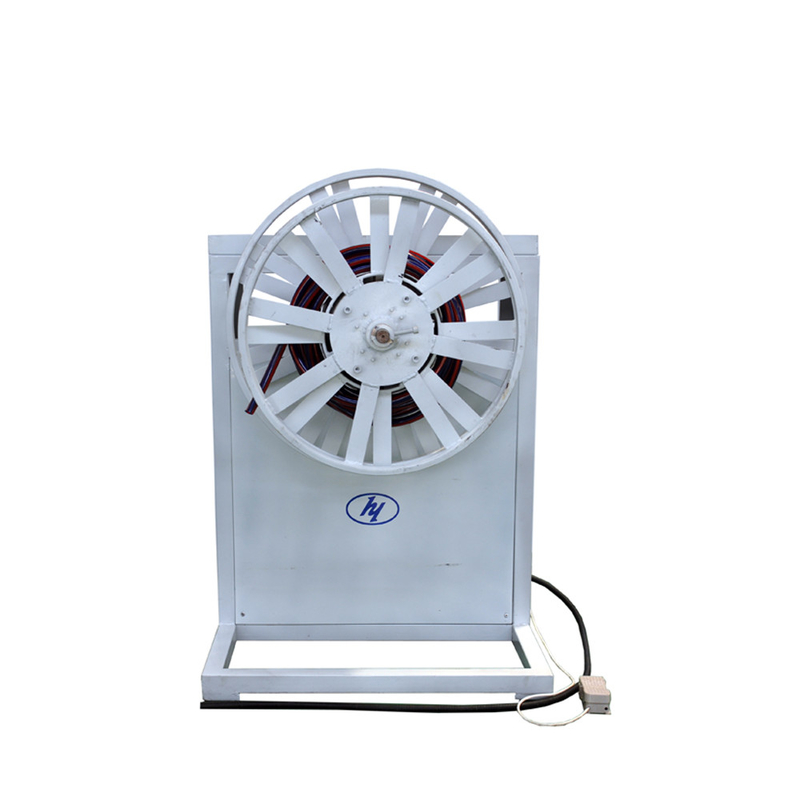

7. الـ " ويندر "
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | عجلة | طاولة منحنية | الدليل |
| القوة | 1.5 كيلوواط |
