| اسم العلامة التجارية: | Hypet |
| رقم الطراز: | خط بثق قطاعات لوحة السقف PVC ZS80/156 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD 67600/set |
| وقت التسليم: | آلة تصنيع ألواح السقف PVC 450-600mm 45-65days |
1الخصائص التقنية للخط بأكمله
| SN | المواصفات | الوصف | ملاحظة |
| 1 | مادة مناسبة | مسحوق مخلوط من الفيكس | |
| 2 | عرض المنتج القصوى | 450-600ملم | |
| 3 | سرعة الإنتاج | 4~7m/min | |
| 4 | أقصى قدر من الطاقة | 10-12 طن/يوم | |
| 5 | إختبار وقبول | بناء على الصيغة القياسية لـ (هايبيت) | |
| 6 | ارتفاع المركز | 1000ملم | |
| 7 | حجم الخط بأكمله (L × W × H) | 23,000 × 1,300 × 2,450 ملم | |
| 8 | اتجاه العملية | من اليمين إلى اليسار | |
| 9 | لون المعدات | لون أبيض عالي | |
| 10 | مراقبة الإنتاج بأكمله | الرجوع إلى قائمة التكوين | |
| ملاحظة | سيتم تغيير قدرة التطويق وفقا لمواد المعالجة وظروف العمل | ||

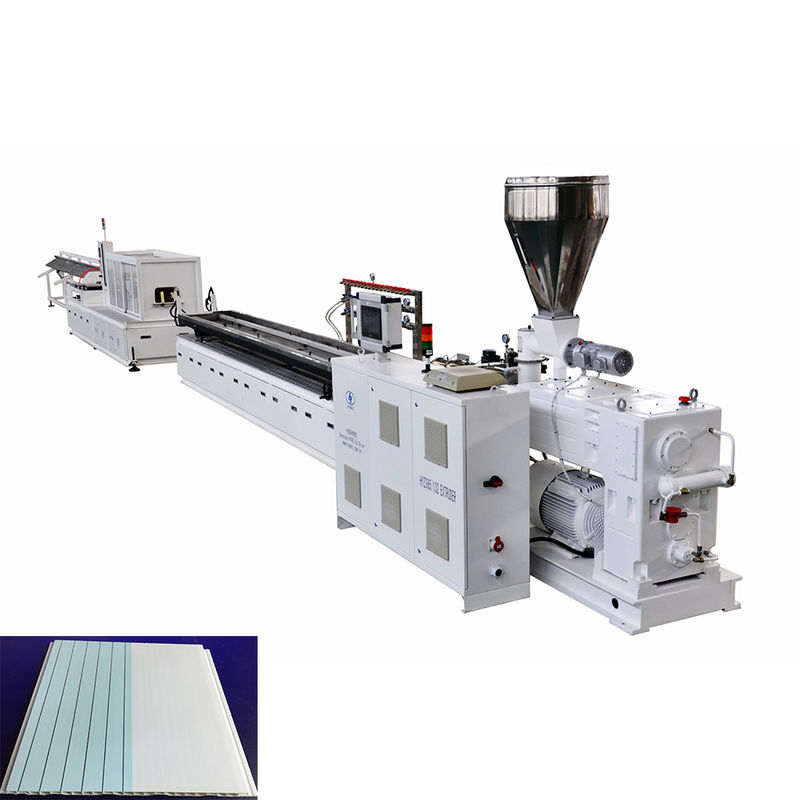

2خط الإنتاج يتكون من أجزاء
| SN | اسم الأجزاء | كمية |
| 600 ملم PVC آلة السقفخطمع HYZS80/156 المخروط التوأم طحن | ||
| 1 | طاحونة مخروطية مزدوجة HYZS80/156 55kw | مجموعة واحدة |
| محمول أوتوماتيكي للطاحونة في نوع المسمار للخيار | مجموعة واحدة | |
| 2 | القالب | مجموعة واحدة |
| 3 | معايير الفراغ في 6 م | مجموعة واحدة |
| 4 | أزالة الجهاز | مجموعة واحدة |
| 5 | مصفوفة على الشبكة (تحويل / تصفيف) | مجموعة واحدة |
| 6 | قطع السقف | مجموعة واحدة |
| 7 | الـ " أوتوماتيك ستاكر " | مجموعة واحدة |

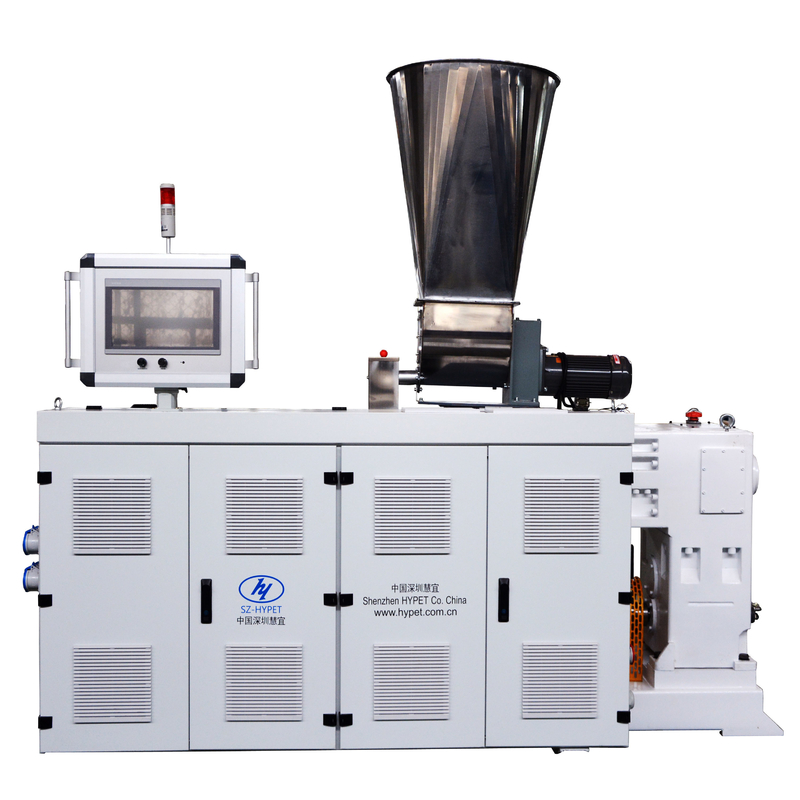

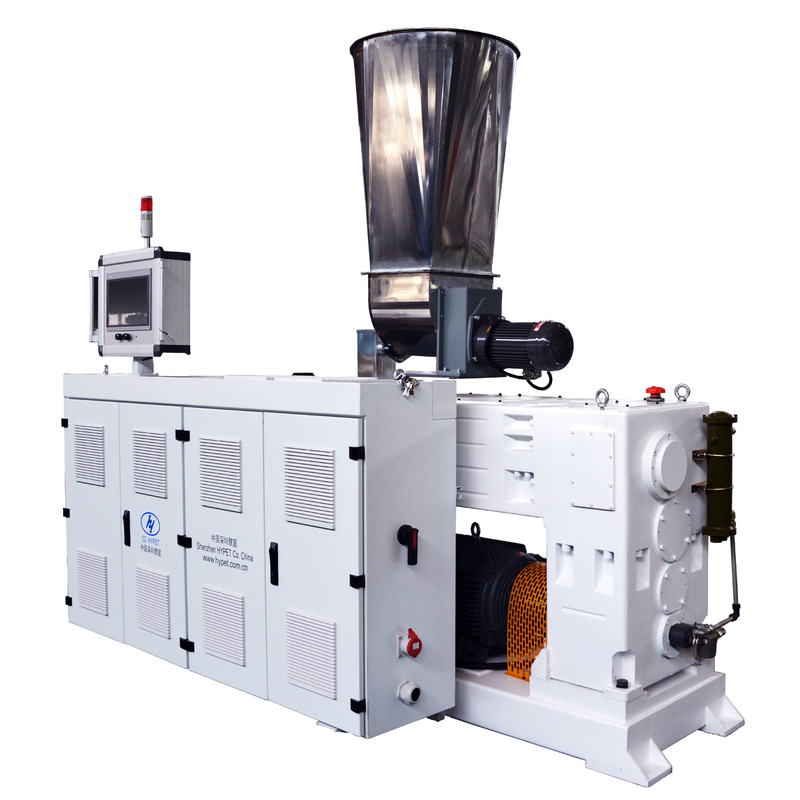

3.كونيك ثنائي المسمار محفز HYZS80/156
| SN | أجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYZS-80/1 مخروط مزدوج المسمار |
| الحد الأقصى للإنتاج | 400-500kg/h | ||
| ارتفاع المركز | 1000ملم | ||
| الوزن | 4500 كجم | ||
| 2 | إربط | قطرها | Ø80/156 ملم |
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| سرعة الدوران | 0~38 دورة/دقيقة | ||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | ||
| 3 | البرميل | المواد | 38CrMoAlA مع نوع ثنائي المعادن |
| التشطيب الداخلي | مليئة بالنيتروجين (0.50 ~ 0.70mm عمق) وفرك | ||
| منطقة التحكم في التدفئة | 4 مناطق | ||
| طريقة التدفئة | الألومنيوم المصبوب / السيراميك | ||
| طاقة التدفئة | 37 كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد |
0.37كيلوواط*2 + 0.5كيلوواط |
||
| 4 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 |
| مواد المعدات | 20CrMnTi | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| 5 |
مسدس مزدوج المغذية |
محرك المواد المزودة | 1.1 كيلوواط |
| نطاق السرعة | 1-50 دورة في الدقيقة | ||
| تأمين خاص | FIFO بدون مواد محتفظة | ||
| 6 | غازات الفراغ مع الاختيار | درجة الفراغ | -0.004Mpa |
| قوة المحرك | 3 كيلوواط | ||
| 7 | محرك القيادة | طاقة المحرك المتردد | 55 كيلوواط |
| جهاز تحكم عاكس التيار | عاكس دلتا الشهير |
| 8 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | 12 منطقة | ||
| ميزة الخزانة الكهربائية | جميع الكابلات والموصلات مع سلك الطيران وصلة، لذلك يمكن تفكيكها بسهولة |
4.نظام المعايرةHYF600
| المواصفات | الوصف | |
| 1 | المواد | الفولاذ المقاوم للصدأ S304 للمواد السقي |
| 2 | الطول | 6,000ملم |
| 3 | ارتفاع المركز | 1,000 ملم |
| 4 | الحد الأقصى لعرض المنتج |
600ملم |
| 5 | حجم تجميع العفن | 320ملم |
| 6 | مضخة الفراغ | 5.5 كيلوواط × 3 مجموعات |
| 7 | مضخة الماء | 5.5 كيلوواط × مجموعة واحدة |
| 8 | مضخة المجفف الساخن | 1.5kW*2 |
| 9 | مفاصل الفراغ | 30 قطعة |
| 10 | مفاصل أنابيب الماء | 30 قطعة |
| 11 | ارتفاع المركز | 1،000mm +/- 50mm قابل للتعديل |
| 12 | منفصل الغازات المائية | لمضخات متعددة (3) |
| 13 | اتصال الفراغ | Ø50mm *2 |
| 14 | اتصال المياه | Ø50mm *2 |
| 15 | قوة المحرك المتحرك | 0.75 كيلوواط |
| 16 | النطاق المتحرك للأمام والخلف | 800 ملم |
| 17 | النطاق المتحرك الرأسي | 850~960ملم |
| 18 | تعديل الميل | 1-25ملم باليد |
| 19 | تعديل العرض | 1-50 ملم |
| 20 | تعديل اليسار واليمين | 1-120 ملم |
| 21 | غطاء في الأعلى | الزجاج المقاوم مع الإطار المعدني |
5. أخرجآلة
| SN | المواصفات | الوصف |
| 1 | نوع السحب | نوع مخلب 2 من أعلى لأسفل |
| 2 | الحجم الأقصى للمنتج | عرض 600 ملم × سمك 70 ملم |
| 3 | عرض كتلة المطاط |
300 ملم * 2 صفوف |
| 4 | أخرج القوة | 30,000 N |
| 5 | السرعة القصوى |
1.4~4m/min |
| 6 | شكل السحب | يمكن أن تكون مناسبة لأشكال مختلفة من المنتجات |
| 7 | الطول الفعلي للدبابير | 2,000ملم |
| 8 | المحرك | محرك التيار المتردد، عاكس ABB |
| 9 | القوة | 2.2kW × 2 مجموعات |
| 10 | نوع المشبك ونوع ضبط | 4 أسطوانات فردية |
| 11 | ارتفاع المركز | 1,000ملم |
6السقفجكاملة
| SN | المواصفات | الوصف |
| 1 | نوع القطع | أداة قطع المنشارات |
| 2 | الحد الأقصى، حجم القطع 600 | عرض × سمك 70 ملم |
| 3 | حركة القطع | الحركة العرضية |
| 4 | متابعة من | التحكم بالمحرك الخدمي |
| 5 | لحظة التغذية | التحكم بالمحرك الخدمي |
| 6 | قطع طاقة المحرك | 2.2 كيلوواط |
| 7 | جهاز امتصاص الغبار | 2.2 كيلوواط × مجموعة واحدة |
| 8 | ضغط الهواء | 0.5~0.7Mpa |
| 9 | طريقة النقل | المضخات |
| 10 | طريقة التحكم | تحكم PLC |
7.أوتوماتيكيستاكر
| المواصفات | الوصف |
| طاولة منحنية | تعمل بالنفط |
| الطول الاسمي | 4~6 مترا |
| مادة المنحدر | MS الصلب الهيكلي الصلب |
| طريقة التحكم | تحكم PLC |
8خدمة ما بعد البيع
| البنود | كمية |
| فترة الضمان | 1 سنة ولكن الخدمة متاحة مدى الحياة، خلال فترة الضمان سيتم تغطية تكلفة المكونات من قبل البائع باستثناء أجزاء سهلة كسر والأجزاء المتضررة من قبل السبب البشري |
| التدريب قبل الشحن | يمكن إرسال الشخص الفني للمشتري إلى الصين قبل الشحن للتدريب والتشغيل ، لمدة 7-10 أيام |
| الوثائق التقنية | رسم المبدأ الكهربائي ، دليل التشغيل ، و دليل الأجزاء الكهربائية ، الخ |
| مهندسي البيع | يمكن للبائع أن يرسل المهندسين من مصنع المشتري للتشغيل والتدريب، ولكن التكاليف الناجمة عن خبراء البائع في بلد العميل سيتم تغطيتها من قبل المشتري.بما في ذلك تذاكر رحلة المكوك الرسوم الطبية المرور الداخلي، إقامة العشاء و أيضاً 100 دولار / يوم / شخص كرواتب للمهندسين. |
| طريقة الاتصال | واتساب، ويتشات، الهاتف المحمول، الخ +86 13823232106 |
