مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
خط إنتاج الأنابيب PE HDPE 160-400 مم
فيديو
فيديو

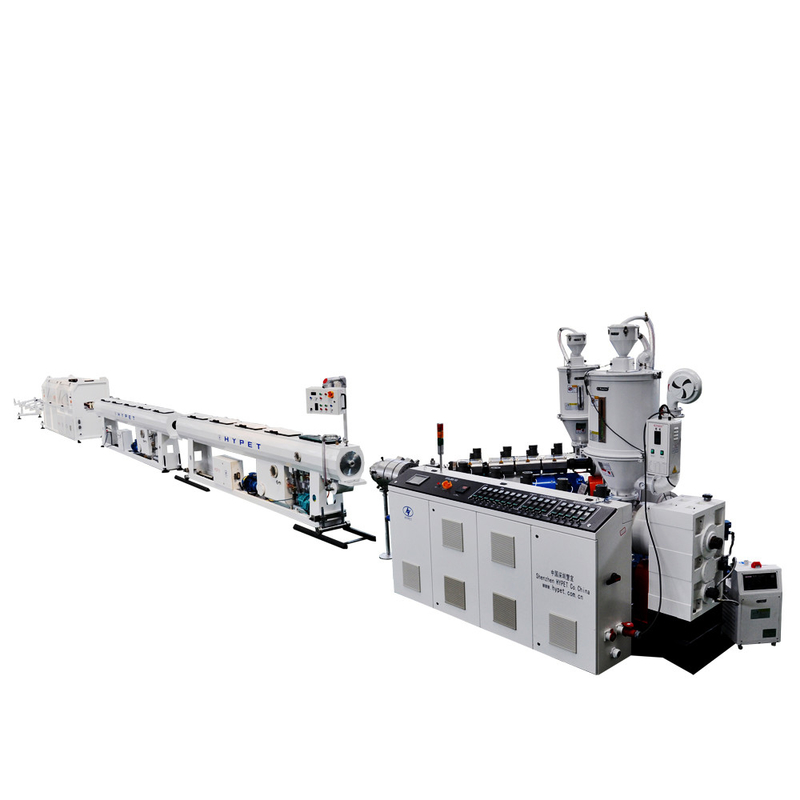

HYSJ90/38 محرك طحن مفردh 160-400mm HDPE PE أنابيب الغاز أنابيب إمدادات المياهخط التوصيل:
| SN | اسم الأجزاء |
| 1 | HYSJ90/38- 160kw ، طاحونة PE عالية الكفاءة ، بمخرج 600-640kg / h ، محرك AC مع عاكس Delta |
| 2 | المجفف الساخن HD800 والشاحن الآلي الفراغ AL500 |
| 3 | طاحونة ألوان HYSJ30/25 بـ 2.2 كيلوواط |
| 4 | الرأس المقطعي لـ 160/200/250/315/400 ملم في ثلاثة ضغوط ، (6, 10, 16 BAR) |
| 5 |
خزان الفراغ مع خزان المياه معاً 9 م مضخة فراغ 4kw*2، مضخة ماء 5.5 kw*2 |
| 6 | طابعة ليزر للأنابيب من نوع بي إي للخيار |
| 7 | خزان التبريد 9m |
| 8 | أربعة نوع مخلب سحب قبالة مدفوعة بواسطة اثنين من محركات التيار المتردد 1.1kw * 4 طول الحزام المتحكم هو 2000mm سرعة سحب قبالة هو 0.2-2m / min |
| 9 | قطّاع غبار كوكبي أقل 160-400ملم بسكين حاد مزدوج ، مقبض ألومنيوم رأس قطّاع قوة 4 كيلوواط |
| 10 | التراص في طول 4.5m |
ملاحظات:
1شروط السعر والمقصد خارج المصنع ووهان الصين
2طريقة الدفع: 30% من المبلغ الإجمالي سيتم دفعها بواسطة T/T كإيداع، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو بواسطة L/C لا رجعة فيها في الوقت المحدد.
3مدة التسليم: 70 يوما بعد استلام الودائع.
4فترة الصلاحية: 30 يوما بعد ضمان
5. الضمان: سنة واحدة للطبيعي، والبرميل والمسمار وصندوق العدادات هو لمدة 1.5 سنوات
6التدريب: متاح في الصين وفي متجر العملاء.
7إذا لزم الأمر، يمكن للمورد إرسال المهندسين إلى المشتري لتعيينهم تحت هذه الظروف.
المواصفات التقنية:
1.HYSJ-90/38 محرك طحن بمسمار واحد:
| SN | اسم الأجزاء | الصورة | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-90/38 ملف واحد | |
| الحد الأقصى للإنتاج | 970 كجم/ساعة | |||
| ارتفاع المركز | 1100ملم | |||
| الوزن | 4300 كجم | |||
| 2 | إربط | قطرها | Ø90 ملم | |
| نسبة تعريف المسمار | 38:1 | |||
| المواد | 38CrMoAlA + سبائك خاص | |||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | |||
| سرعة الدوران القصوى | 125 دورة/دقيقة | |||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | |||
| الخصائص |
1تصميم تكنولوجيا ألمانية، لضمان أعلى إنتاجية جيدة والبلاستيكية جيدة في نفس الطاقة. 238CrMoAlA نتريد HV900، عمق 0.4-0.6mm السطح رش سبيكة؛ |
|||
| 3 | البرميل |
|
المواد | برميل ثنائي المعدن في الداخل في طبقتين |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | |||
| منطقة التحكم في التدفئة | 9 مناطق | |||
| طريقة التدفئة | زعانف التبريد من النحاس مع سخان سيراميكي | |||
| طاقة التدفئة | 40 كيلوواط | |||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | |||
| قوة التبريد | 0.55كيلوواط × 9 مجموعات | |||
| الخصائص |
1. يمكن أن يضمن البرميل الداخلي الصب سبيكة ثنائية المعدنية 24 شهرا ؛ 2مع جهاز تغذية خاص HYPET ، مع كمية تغذية كبيرة ، تبريد جيد ، استبدال سهل ، تكاليف الصيانة المنخفضة. 3اعتمدوا سخانات الألومنيوم المصبوب، تكلفة مرتفعة ولكن تسخين سريع، ويمكن التحكم في درجة الحرارة العالية. |
|||
|
4
|
صندوق التروس
|
مواد السكن | الحديد الصلب QT-500 | |
| مواد المعدات | 20CrMnTi | |||
| سطح المعدات | صلابة وطحن بدقة عالية | |||
| مواد المحور | 40Cr | |||
| قوة التبريد | 0.55كيلوواط × 9 مجموعات | |||
| 5 | محرك القيادة | طاقة المحرك المتردد | 250 كيلوواط | |
| جهاز تحكم عاكس التيار | العلامة التجارية لشركة سيمنز |
| 6 | نظام التحكم الكهربائي | |
نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| خزانة التحكم | قابلة للفصل | |||
| العلامة التجارية للمكونات الكهربائية | سيمنز، شنايدر، RKC، ABB، فوجي والعلامات التجارية الصينية الجيدة الخ | |||
| منطقة درجة حرارة إضافية | 22 منطقة | |||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مع سلك الطيران 2كل الكابلات والحواس الكابلات قوية بما فيه الكفاية مع حياة طويلة. 3مع مكيف الهواء |
2.HY30/25 محرك طحن بمسمار واحد:
| المواصفات | الوصف |
| البرميل | 38CrMoAIA،التنيتر |
| إربط | 38CrMoAIA،التنيتر |
| قطعة من المسمار | Ø30ملم |
| المسمار L/D | 25:1 |
| قوة القيادة | 2.2 كيلوواط |
| جهاز التحكم بالحركات | عاكس التيار المتردد، ABB |
3.حاملة الفراغ:
| رقم الطراز | HY-HD500 |
| السعة | 500 كجم |
| التدفئة | 21 كيلوواط |
| مُنفّس | 370 واط |
| القوة | 380 فولت 3P 50 هرتز |
| البعد | 2188 × 1475 × 1036 مم |
| حجم القاعدة | 233 × 273 × Φ122 مم |
| الوزن الصافي ((كغ) | 275 كجم |
4مجفف ساخن عمودي:
| المواصفات | الوصف |
| النموذج | AL800 للطاقة المخرجة 800kg/h |
| نموذج العمل | نوع الحث |
| القوة | 1.1kw، 3P |
| السعة | 380 كجم |
| الحجم | 8 لتر |
| قطر خرطوم التغذية | ف38ملم |
| وقت التغذية | 10-15 ثانية |
| أبعاد الجسم | 370×385×700ملم |
| أبعاد الهوبر | 390×240×490ملم |
| الوزن | 53 كجم |
5رأس الطحن: G400 سرعة عالية في 4 درجة ضغط:
| المواصفات | الوصف |
| نوع الأنابيب | طبقة واحدة |
| أحجام الأنابيب | Ø160-400mm في فئة الضغط 6، 10، 16 بار. |
| معايير لكل من الأحجام | Ø160,Ø200,Ø250,Ø315,Ø400 |
| الأكمام ، كل واحدة للأحجام | Ø160,Ø200,Ø250,Ø315,Ø400 |
| كل من القضبان للأحجام | Ø160,Ø200,Ø250,Ø315,Ø400 |
| مادة رأس الطلاء | 40Cr مع سبيكة خاصة |
| طاقة التدفئة | 60 كيلوواط |
| مناطق التدفئة | 15 منطقة |
| نظام التبريد الداخلي | بواسطة هواء التبريد ، 7.5 كيلوواط مع التحكم في العاكس. |
| مواد غطاءات المعايرة | من الفولاذ المقاوم للصدأ |
| قناة التدفق | صلابة وبرقة المرآة |
| وظيفة أنبوب Bright | مع HYPET أكثر إشراقاً |
| سخان | أجهزة التدفئة من الفولاذ المقاوم للصدأ |
6خزان الفراغ في 9000 ملم:
| المواصفات | الوصف |
| المواد | الصلب المقاوم للصدأ 304 |
| نطاق العمل | Ø160-400ملم |
| الطول | 9000mm (1500+7500) |
| ارتفاع المركز | 1100 ملم |
| نوع خزان الفراغ | خزان واحد، في غرفتين |
| عدد الأنابيب | 1 أنبوب |
| قوة المحرك المتحرك | 0.75 كيلوواط |
| النطاق المتحرك الأمامي والخلفي | 700 ملم |
| تعديل اليسار واليمين | 50ملم |
| غطاء في الأعلى | سبيكة الألومنيوم |
| مضخة الفراغ في الجزء الأول | 5.5kw * 1 مجموعة |
| مضخة الفراغ في الجزء الثاني | 5.5kw * 1 مجموعة |
| جزأين من الخزان | الفراغ يتم التحكم به بواسطة محول التيار المتردد |
| مضخة المياه في الجزء الأول | 5.5kw * 1 مجموعة |
| مضخة المياه في الجزء الثاني | 5.5kw * 1 مجموعة |
| ما هي أرقام أنابيب الرش | 6 قطع |
| نوع الفوهة | التبريد المكثف الذري |
| رذاذ الفم | 1 ′′ × Ø4-Ø3 |
| دعامة الأنابيب | لوحة دعامة من النيلون |
| ذهاباً وإياباً | 800ملم في 0.75كيلوواط |
| الحركة المتقاطعة | 120ملم |
| صعوداً وهبوطاً | 100ملم |
| مرشح | مجموعتان في G2 مع طريق مرور |
| نظف المرشح | عن طريق خط مرور لتنظيف المرشح |
| إعصار الفراغ | نعم، مع ذلك |
| وظيفة الصمت | جهاز الصمت لكل مضخة فراغ |
7خزان التبريد في 6000 ملم:
| المواصفات | الوصف |
| مجموعة الأنابيب | Ø160~Ø400ملم |
| طول صندوق الفراغ | 6,000ملم |
| البناء | طريقة الرش |
| قوة المضخة | 4 كيلوواط × مجموعة واحدة |
| رقم الفوهة | 140 قطعة |
| رقم المرشح | مجموعة واحدة |
| عدد الممرات | مجموعة واحدة |
| طريقة تحكم مستوى المياه | الصمام العائم |
| مادة الغطاء | الزجاج المقاوم |
| مواد صناديق الرش | الصلب المقاوم للصدأ 304 |
| تحكم درجة حرارة الماء | صمام تنظيم تلقائي |
| أنبوب الدخول | G1 |
| أنبوب الخروج | G2 |
8. أرفع الوحدة ، أربعة مخالب:
| المواصفات | الوصف |
| نوع السحب | 4 نوع المخالب سحب مع التحكم في الخدمة |
| ارتفاع المركز | 1100ملم |
| بالنسبة لحجم الأنابيب | Ø160-400ملم |
| طريقة القيادة | مدفوعة بواسطة كتل المطاط |
| سرعة القيادة | 0.2-2.0 م/دقيقة |
| نوع المحرك | محرك الخدمة |
| قوة المحرك | 0.85 كيلوواط × 4 مجموعات في التحكم في المحركات الخدمية |
| طول الدبابير المتصلة | 2,000ملم |
| أقصى قدرة القيادة | 40,000 N |
| صندوق التروس | نوع طحن معدات السطح الصلب |
| عرض اليرقة | 74ملم |
| نظام القياس | تم تثبيت الرمز |
| وضع التحكم | المضخات |
| ضغط الضغط على الأنابيب | مقاسات الحرارة |
| وضعية اليرقة لأسفل | ثابتة |
| ضغط الهواء | 0.4-0.6Mpa |
9.القطاع الكوكبي بدون غبار:
| المواصفات | الوصف |
| نوع القطع | قطع الشفرة الكوكبية بدون غبار |
| أسلوب الشفرة | سكين حاد في جهازين |
| نظام التحكم | نظام التحكم الآلي لـ PLC |
| نطاق القطع | Ø160-400ملم |
| سرعة القطع | 2 م/دقيقة |
| سمك القطع | 45 ملم |
| قوة محرك القطع | 4 كيلوواط |
| ارتفاع المركز | 1000ملم |
| قوة المحرك | 1.5 كيلوواط × مجموعة واحدة |
| مادة القطع | سبيكة الأدوات |
| طريقة التثبيت | الألومنيوم |
| تغذية القطع | هيدروليك مزدوج |
| محطة هيدروليكية | 0.75 كيلوواط × 2 مجموعات |
| وضع متزامن | مع سرعة الخروج والإنزال |
10. ستاكر:
| الوصف | |
| طاولة منحنية | تعمل بالنفط |
| الطول الاسمي | 4-6 مترات |
| مادة المنحدر | MS الصلب الهيكلي الصلب |
| طريقة التحكم | تحكم PLC |
خدمة ما بعد البيع
| البنود | كمية |
| فترة الضمان | 1 سنة ولكن الخدمة متاحة مدى الحياة، خلال فترة الضمان سيتم تغطية تكلفة المكونات من قبل البائع باستثناء أجزاء سهلة كسر وأجزاء تالفة من قبل السبب البشري |
| التدريب قبل الشحن | يمكن إرسال الشخص الفني للمشتري إلى الصين قبل الشحن للتدريب والتشغيل ، لمدة 7-10 أيام |
| الوثائق التقنية | رسم المبدأ الكهربائي ، دليل التشغيل ، و دليل الأجزاء الكهربائية ، الخ |
| مهندسي البيع | يمكن للبائع أن يرسل المهندسين من مصنع المشتري للتشغيل والتدريب، ولكن التكاليف الناجمة عن خبراء البائع في بلد العميل سيتم تغطيتها من قبل المشتري.بما في ذلك تذاكر رحلة المكوك الرسوم الطبية المرور الداخلي، إقامة العشاء و أيضاً 100 دولار / يوم / شخص كرواتب للمهندسين. |
| طريقة الاتصال | واتساب، ويتشات، الهاتف المحمول، الخ +86 13823232106 |
| البريد الإلكتروني للشركة: | info@hypet.com.cn |
