مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
خط إنتاج الأنابيب PE HDPE 90-200 مم
فيديو
فيديو

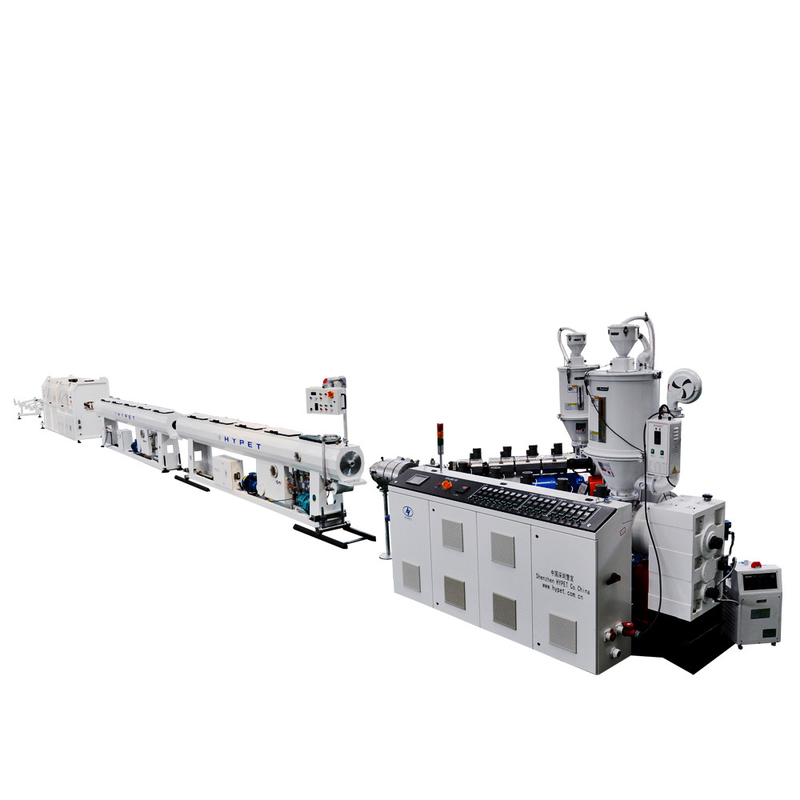

HYSJ75/38 محرك طفرة مفردh 90-200mm HDPE PE أنابيب الغاز أنابيب إمدادات المياهخط التوصيل:
| SN | البنود الرئيسية | كمية | |
| خط أنابيب PE 90-200mm مع SJ75/38 extruder | |||
| 1 | HYSJ75/38 طاحونة مفردة 132kw طاقة المحرك | مجموعة واحدة | |
| 2 | HY25/25 محرك طفرة مفرد للشرائط الملونة | مجموعة واحدة | |
| 3 | محمول أوتوماتيكي الفراغ AL700 | مجموعة واحدة | |
| 4 | المجفف الساخن HD600 | مجموعة واحدة | |
| 5 | مقطوعة التصدير المشتركة: G200 سرعة عالية في ضغوطين | مجموعة واحدة | |
| 6 | خزان الفراغ في 9000 ملم | مجموعة واحدة | |
| 7 | خزان التبريد في 6000 ملم | مجموعتان | |
| 8 | وحدة الإقلاع بسرعة عالية0.28-2.8 م/دقيقة، ثلاثة مخالب | مجموعة واحدة | |
| 9 | القطع الكوكبي بدون رقائق في نوع السكين المستديرة | مجموعة واحدة | |
| 10 | ستيكر 4-6m | مجموعة واحدة | |
ملاحظات:
1شروط السعر والمقصد خارج المصنع ووهان الصين
2طريقة الدفع: 30% من المبلغ الإجمالي سيتم دفعها بواسطة T/T كإيداع، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو بواسطة L/C لا رجعة فيها في الوقت المحدد.
3مدة التسليم: 70 يوما بعد استلام الودائع.
4فترة الصلاحية: 30 يوما بعد ضمان
5. الضمان: سنة واحدة للطبيعي، والبرميل والمسمار وصندوق العدادات هو لمدة 1.5 سنوات
6التدريب: متاح في الصين وفي متجر العملاء.
7إذا لزم الأمر، يمكن للمورد إرسال المهندسين إلى المشتري لتعيينهم تحت هذه الظروف.
المواصفات التقنية:

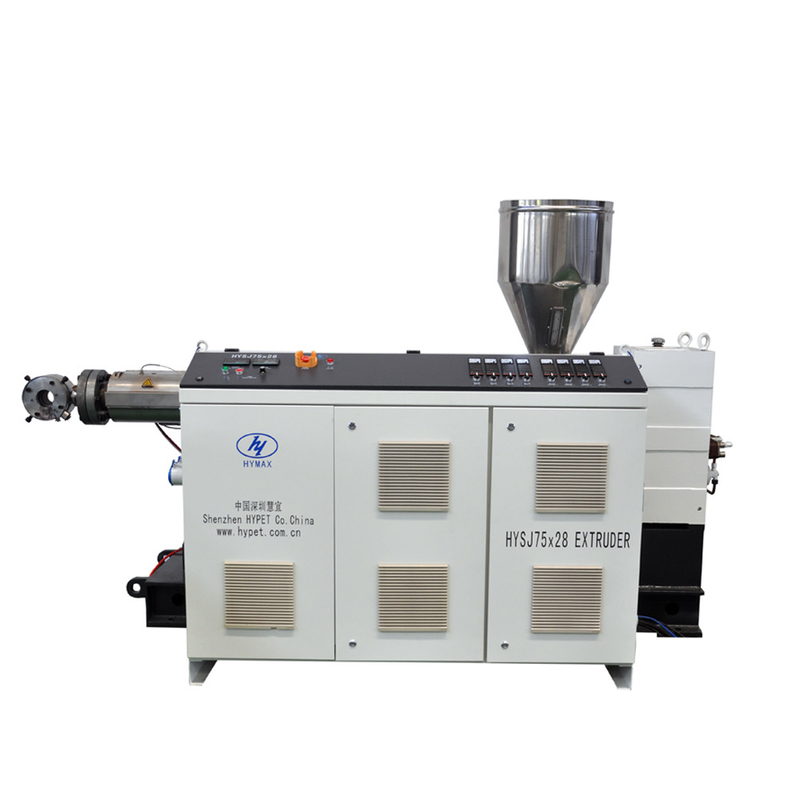

1.HYSJ-75/38 طاحونة مفردة:
| SN | اسم الأجزاء | الصورة | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-75/38 ملف واحد | |
|
|
الحد الأقصى للإنتاج | 400 كجم/ساعة | ||
| ارتفاع المركز | 1100ملم | |||
| الوزن | 3300 كجم | |||
| 2 | نظام التحكم الكهربائي | |
لوحة تحكم قابلة للإزالة | شاشة رقمية، أزرار ضبط |
| العلامة التجارية للمكونات | سيمنز، RKC، ABB، الخ | |||
| ملاحظة: يمكن أن يكون نظام التحكم بالحاسوب PLC اختياريًا. | ||||
| الخصائص |
1الخزانة قابلة للفصل وسهلة التثبيت والصيانة والنقل 2مع مكيف الهواء 3اعتمادا على العالم الشهيرة العلامة التجارية المكونات الكهربائية، مثل سيمنز، ABB، RKC شنايدر، وهلم جرا. |
|||
| 5 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 | |
| مواد المعدات | 20CrMnTi | |||
| سطح المعدات | صلابة وطحن بدقة عالية | |||
| مواد المحور | 40Cr | |||
| 6 | محرك القيادة | طاقة المحرك المتردد | 110 كيلوواط | |
| جهاز تحكم عاكس التيار | علامة دلتا | |||
| 7 | نظام التحكم الكهربائي | |
نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| خيار التحكم: | يمكن تقديم RKC والسيطرة التقليدية | |||
| المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | |||
| منطقة درجة حرارة إضافية لرأس الطحن | 10 مناطق | |||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مع سلك الطيران 2، يمكن تفكيك الخزانة الكهربائية بسهولة، 3كل الكابلات والحواس الكابلات قوية بما فيه الكفاية مع حياة طويلة. 4نظام التحكم بجهاز تحكم PLC مع زر للتعديل لتحكم سرعة المسمار بسهولة |
2.HY25/25 طاحونة مفردة:
| المواصفات | الوصف |
| البرميل | 38CrMoAIA،التنيتر |
| إربط | 38CrMoAIA،التنيتر |
| قطعة من المسمار | Ø30ملم |
| المسمار L/D | 25:1 |
| قوة القيادة | 1.5 كيلوواط |
| جهاز التحكم بالحركات | عاكس التيار المتردد، ABB |
3.حاملة الفراغ:
| المواصفات | الوصف |
| النموذج | AL700 |
| نموذج العمل | نوع الحث |
| القوة | 1.85 كيلوواط، 3P |
| السعة | 700 كجم |
| الحجم | 12 لتر |
| قطر خرطوم التغذية | ف38ملم |
4مجفف ساخن عمودي:
| المواصفات | الوصف |
| رقم الطراز | HY-HD600 |
| السعة | 600 كجم |
| التدفئة | 20كيلوواط |
| القوة | 380 فولت 3P 50 هرتز |
5رأس الطحن: G200 سرعة عالية في درجة الضغط 2:
| المواصفات | الوصف |
| طريقة التصميم | طبقاً للتقنية من ألمانيا |
| أحجام الأنابيب | 90-200ملم بضغوطين |
| الأحجام: | 90/110/160/200mm |
| مواد غطاءات المعايرة | النحاس |
| قناة التدفق | ملصق بالكروم |
| وظيفة أنبوب Bright | مع HYPET أكثر إشراقاً |
| سخان | أجهزة التدفئة من الفولاذ المقاوم للصدأ |
6خزان الفراغ في 9000 ملم:
| المواصفات | الوصف |
| المواد | الصلب المقاوم للصدأ 304 |
| نطاق العمل | Ø90-200ملم |
| الطول | 9000mm (1500+7500) |
| ارتفاع المركز | 1100 ملم |
| نوع خزان الفراغ | خزان واحد، في غرفتين |
| عدد الأنابيب | 1 أنبوب |
| قوة المحرك المتحرك | 0.75 كيلوواط |
| النطاق المتحرك الأمامي والخلفي | 700 ملم |
| تعديل اليسار واليمين | 50ملم |
| غطاء في الأعلى | سبيكة الألومنيوم |
| مضخة الفراغ في الجزء الأول | 5.5kw * 1 مجموعة |
| مضخة الفراغ في الجزء الثاني | 5.5kw * 1 مجموعة |
| جزأين من الخزان | الفراغ يتم التحكم به بواسطة محول التيار المتردد |
| مضخة المياه في الجزء الأول | 5.5kw * 1 مجموعة |
| مضخة المياه في الجزء الثاني | 5.5kw * 1 مجموعة |
| ما هي أرقام أنابيب الرش | 6 قطع |
| نوع الفوهة | التبريد المكثف الذري |
| رذاذ الفم | 1 ′′ × Ø4-Ø3 |
| دعامة الأنابيب | لوحة دعامة من النيلون |
| ذهاباً وإياباً | 800ملم في 0.75كيلوواط |
| الحركة المتقاطعة | 120ملم |
| صعوداً وهبوطاً | 100ملم |
| مرشح | مجموعتان في G2 مع طريق مرور |
| نظف المرشح | عن طريق خط مرور لتنظيف المرشح |
| إعصار الفراغ | نعم، مع ذلك |
| وظيفة الصمت | جهاز الصمت لكل مضخة فراغ |
7خزان التبريد في 6000 ملم:
| المواصفات | الوصف |
| مجموعة الأنابيب | Ø90~Ø200ملم |
| طول صندوق الفراغ | 6,000ملم |
| البناء | طريقة الرش |
| قوة المضخة | 4 كيلوواط × مجموعة واحدة |
| رقم الفوهة | 140 قطعة |
| رقم المرشح | مجموعة واحدة |
| عدد الممرات | مجموعة واحدة |
| طريقة تحكم مستوى المياه | الصمام العائم |
| مادة الغطاء | الزجاج المقاوم |
| مواد صناديق الرش | الصلب المقاوم للصدأ 304 |
| تحكم درجة حرارة الماء | صمام تنظيم تلقائي |
| أنبوب الدخول | G1 |
| أنبوب الخروج | G2 |
8. أرفع الوحدة ، ثلاثة مخالب:
| المواصفات | الوصف |
| نوع السحب | ضربة صعودية في 3 مخالب نوع السحب |
| ارتفاع المركز | 1000ملم |
| بالنسبة لحجم الأنابيب | Ø90~Ø200ملم |
| طريقة القيادة | مدفوعة بواسطة كتل المطاط |
| سرعة القيادة | 1.2-12 م/دقيقة |
| نوع المحرك | محرك عاكس التيار |
| قوة المحرك | 1.1 كيلوواط × 4 مجموعات في عاكس ABB |
| طول الدبابير المتصلة | 1800ملم |
| أقصى قدرة القيادة | 25,000 N |
| صندوق التروس | نوع طحن معدات السطح الصلب |
| عرض اليرقة | 74ملم |
| مكافحة اليرقات | أسطوانة واحدة في كل جانب من السلسلة |
| نظام القياس | تم تثبيت الرمز |
| وضع التحكم | المضخات |
| ضغط الضغط على الأنابيب | مقاسات الحرارة |
| وضعية اليرقة لأسفل | ثابتة |
| ضغط الهواء | 0.4-0.6Mpa |
| مسافة فتح أقصى | 160ملم |
خدمة ما بعد البيع
| البنود | كمية |
| فترة الضمان | 1 سنة ولكن الخدمة متاحة مدى الحياة، خلال فترة الضمان سيتم تغطية تكلفة المكونات من قبل البائع باستثناء أجزاء سهلة كسر وأجزاء تالفة من قبل السبب البشري |
| التدريب قبل الشحن | يمكن إرسال الشخص الفني للمشتري إلى الصين قبل الشحن للتدريب والتشغيل ، لمدة 7-10 أيام |
| الوثائق التقنية | رسم المبدأ الكهربائي ، دليل التشغيل ، و دليل الأجزاء الكهربائية ، الخ |
| مهندسي البيع | يمكن للبائع أن يرسل المهندسين من مصنع المشتري للتشغيل والتدريب، ولكن التكاليف الناجمة عن خبراء البائع في بلد العميل سيتم تغطيتها من قبل المشتري.بما في ذلك تذاكر رحلة المكوك الرسوم الطبية المرور الداخلي، إقامة العشاء و أيضاً 100 دولار / يوم / شخص كرواتب للمهندسين. |
| طريقة الاتصال | واتساب، ويتشات، الهاتف المحمول، الخ +86 13823232106 |
| البريد الإلكتروني للشركة: | info@hypet.com.cn |
