مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
315-630mm HDPE PE خط إنتاج أنابيب الغاز
فيديو
فيديو

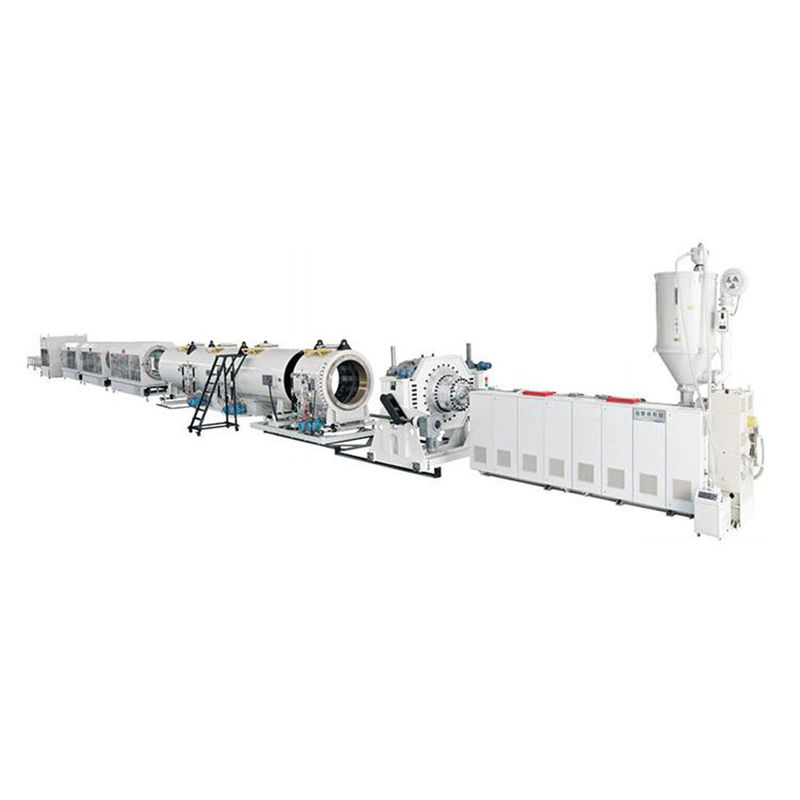

HYSJ90/38 محرك طحن مفردh ثلاثة طبقات ABC نوع 315-630mm HDPE أنابيب الغاز PE أنابيب إمدادات المياهخط التوصيل:
| SN | البنود الرئيسية | كمية |
| 1 | طاحونة الزناد الواحد HYSJ 90 / 38 ، 250kW طاقة المحرك | مجموعة واحدة |
| 2 | وحدة الجرعة الجاذبية الصينية | 3 مجموعات |
| 3 | طاحونة الزناد الواحد HYSJ 60 / 37 ، 45kW طاقة المحرك | مجموعة واحدة |
| 4 | طاحونة الزناد الواحدة HYSJ 45 / 33 ، 30kW طاقة المحرك | مجموعة واحدة |
| 5 | طاحونة محفزة واحدة HYSJ 30 / 25 ، للشريط الملون | مجموعة واحدة |
| 6 | طعام وتجفيف أوتوماتيكي للآلات الكبيرة | مجموعة واحدة |
| 7 | المغذية الآلية و المجفف للآلات الصغيرة 100-200L | مجموعتان |
| 8 | مقطوعة الطحن: G630 ، في درجة الضغط 3 | مجموعة واحدة |
| 9 | خزان الفراغ 12 م | 1 مجموعة |
| 10 | خزان تبريد الرش في 6000 مم | 3 مجموعات |
| 11 | وحدة السحب، 6 نوع مخلب في نظام التحكم في الخدمة | مجموعة واحدة |
| 12 | قطعة الكواكب بدون غبار | مجموعة واحدة |
| 13 | ستاكر | مجموعة واحدة |
ملاحظات:
1شروط السعر والمقصد خارج المصنع ووهان الصين
2طريقة الدفع: 30% من المبلغ الإجمالي سيتم دفعها بواسطة T/T كإيداع، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو بواسطة L/C لا رجعة فيها في الوقت المحدد.
3مدة التسليم: 70 يوما بعد استلام الودائع.
4فترة الصلاحية: 30 يوما بعد ضمان
5. الضمان: سنة واحدة للطبيعي، والبرميل والمسمار وصندوق العدادات هو لمدة 1.5 سنوات
6التدريب: متاح في الصين وفي متجر العملاء.
7إذا لزم الأمر، يمكن للمورد إرسال المهندسين إلى المشتري لتعيينهم تحت هذه الظروف.
المواصفات التقنية:
1.HYSJ-90/38 محرك طحن بمسمار واحد:
| SN | اسم الأجزاء | الصورة | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-90/38 ملف واحد | |
| الحد الأقصى للإنتاج | 970 كجم/ساعة | |||
| ارتفاع المركز | 1100ملم | |||
| الوزن | 4300 كجم | |||
| 2 | إربط | قطرها | Ø90 ملم | |
| نسبة تعريف المسمار | 38:1 | |||
| المواد | 38CrMoAlA + سبائك خاص | |||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | |||
| سرعة الدوران القصوى | 125 دورة/دقيقة | |||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | |||
| الخصائص |
1تصميم تكنولوجيا ألمانية، لضمان أعلى إنتاجية جيدة والبلاستيكية جيدة في نفس الطاقة. 238CrMoAlA نتريد HV900، عمق 0.4-0.6mm السطح رش سبيكة؛ |
|||
| 3 | البرميل |
|
المواد | برميل ثنائي المعدن في الداخل في طبقتين |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | |||
| منطقة التحكم في التدفئة | 9 مناطق | |||
| طريقة التدفئة | زعانف التبريد من النحاس مع سخان سيراميكي | |||
| طاقة التدفئة | 40 كيلوواط | |||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | |||
| قوة التبريد | 0.55كيلوواط × 9 مجموعات | |||
| الخصائص |
1. يمكن أن يضمن البرميل الداخلي الصب سبيكة ثنائية المعدنية 24 شهرا ؛ 2مع جهاز تغذية خاص HYPET ، مع كمية تغذية كبيرة ، تبريد جيد ، استبدال سهل ، تكاليف الصيانة المنخفضة. 3اعتمدوا سخانات الألومنيوم المصبوب، تكلفة مرتفعة ولكن تسخين سريع، ويمكن التحكم في درجة الحرارة العالية. |
|||
|
4
|
صندوق التروس
|
مواد السكن | الحديد الصلب QT-500 | |
| مواد المعدات | 20CrMnTi | |||
| سطح المعدات | صلابة وطحن بدقة عالية | |||
| مواد المحور | 40Cr | |||
| قوة التبريد | 0.55كيلوواط × 9 مجموعات | |||
| 5 | محرك القيادة | طاقة المحرك المتردد | 250 كيلوواط | |
| جهاز تحكم عاكس التيار | العلامة التجارية لشركة سيمنز |
| 6 | نظام التحكم الكهربائي | |
نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| خزانة التحكم | قابلة للفصل | |||
| العلامة التجارية للمكونات الكهربائية | سيمنز، شنايدر، RKC، ABB، فوجي والعلامات التجارية الصينية الجيدة الخ | |||
| منطقة درجة حرارة إضافية | 22 منطقة | |||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مع سلك الطيران 2كل الكابلات والحواس الكابلات قوية بما فيه الكفاية مع حياة طويلة. 3مع مكيف الهواء |
طاحونة حديدية HYSJ60/37:
| SN | اسم الأجزاء | الصورة | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-60/37 ملف واحد | |
| الناتج | 180 كجم/ساعة | |||
| ارتفاع المركز | 1150ملم | |||
| الوزن | 2300 كجم | |||
| 2 | نظام التحكم الكهربائي | |
لوحة تحكم قابلة للإزالة | شاشة رقمية، أزرار ضبط |
| العلامة التجارية للمكونات | سيمنز، RKC، ABB، الخ | |||
| ملاحظة: يمكن أن يكون نظام التحكم بالحاسوب PLC اختياريًا. | ||||
| الخصائص |
1الخزانة قابلة للفصل وسهلة التثبيت والصيانة والنقل 2مع مكيف الهواء 3اعتمادا على العالم الشهيرة العلامة التجارية المكونات الكهربائية، مثل سيمنز، ABB، RKC شنايدر، وهلم جرا. |
|||
| 3 | إربط | قطرها | Ø60 ملم | |
| نسبة تعريف المسمار | 37:1 | |||
| المواد | 38CrMoAlA + سبائك خاص | |||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | |||
| سرعة الدوران القصوى | 108 دورة/دقيقة | |||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | |||
| الخصائص |
1تصميم تكنولوجيا ألمانية، لضمان أعلى إنتاجية جيدة والبلاستيكية جيدة في نفس الطاقة. 238CrMoAlA نتريد HV900، عمق 0.4-0.6mm السطح رش سبيكة؛ |
|||
| 4 | البرميل | المواد | برميل ثنائي المعدن في الداخل في طبقتين | |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | |||
| منطقة التحكم في التدفئة | 6 مناطق | |||
| طريقة التدفئة | زعانف التبريد من النحاس مع سخان سيراميكي | |||
| طاقة التدفئة | 15 كيلوواط | |||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | |||
| قوة التبريد | 0.25كيلوواط × 6 مجموعات | |||
| 5 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 | |
| مواد المعدات | 20CrMnTi | |||
| سطح المعدات | صلابة وطحن بدقة عالية | |||
| مواد المحور | 40Cr | |||
| 6 | محرك القيادة | طاقة المحرك المتردد | 45 كيلوواط | |
| جهاز تحكم عاكس التيار | العلامة التجارية لشركة سيمنز |
طواحين HYSJ45/33 ذات خرطوشة واحدة:
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-45/33 بمسمار واحد |
| الناتج | 100 كجم/ساعة | ||
| ارتفاع المركز | 1150ملم | ||
| الوزن | 1800 كجم | ||
| 2 | نظام التحكم الكهربائي | لوحة تحكم قابلة للإزالة | شاشة رقمية، أزرار ضبط |
| العلامة التجارية للمكونات | سيمنز، RKC، ABB، الخ | ||
| ملاحظة: يمكن أن يكون نظام التحكم بالحاسوب PLC اختياريًا. | |||
| 3 | إربط | قطرها | Ø45 ملم |
| نسبة تعريف المسمار | 33:1 | ||
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| سرعة الدوران القصوى | 98 دورة/دقيقة | ||
| 4 | البرميل | المواد | برميل ثنائي المعدن في الداخل في طبقتين |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| منطقة التحكم في التدفئة | 5 مناطق | ||
| طريقة التدفئة | زعانف التبريد من النحاس مع سخان سيراميكي | ||
| طاقة التدفئة | 12 كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.25كيلوواط × 5 مجموعات | ||
| 5 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 |
| مواد المعدات | 20CrMnTi | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| 6 | محرك القيادة | طاقة المحرك المتردد | 30 كيلوواط |
| جهاز تحكم عاكس التيار | العلامة التجارية لشركة سيمنز |
2.HY30/25 محرك طحن بمسمار واحد:
| المواصفات | الوصف |
| البرميل | 38CrMoAIA،التنيتر |
| إربط | 38CrMoAIA،التنيتر |
| قطعة من المسمار | Ø30ملم |
| المسمار L/D | 25:1 |
| قوة القيادة | 2.2 كيلوواط |
| جهاز التحكم بالحركات | عاكس التيار المتردد، ABB |
3.حاملة الفراغ:
| المواصفات | الوصف |
| النموذج | AL1000 |
| نموذج العمل | نوع الحث |
| القوة | 2.2kw، 3P |
| السعة | 1200 كجم |
| الحجم | 5 لتر |
| قطر خرطوم التغذية | ف38ملم |
4مجفف ساخن عمودي:
| المواصفات | الوصف |
| رقم الطراز | HY-HD2000 |
| السعة | 2000 كجم |
| التدفئة | 50 كيلوواط |
| مُنفّس | 3W |
| القوة | 380 فولت 3P 50 هرتز |
5رأس الطحن: G250 سرعة عالية في درجة الضغط 2:
| المواصفات | الوصف |
| نوع الأنابيب | 3 طبقات في A + B + C |
| أحجام الأنابيب | Ø250-630ملم |
| معايير لكل من الأحجام |
Ø315 Ø355 Ø400 Ø450 Ø500 |
| الأكمام ، كل واحدة للأحجام | Ø250-315,Ø355-450,Ø500-630 |
| كل من القضبان للأحجام |
Ø250,Ø280,Ø315,Ø355 Ø400 Ø450 Ø500 Ø560 |
| مادة رأس الطلاء | 40Cr مع سبيكة خاصة |
| طاقة التدفئة | 120 كيلوواط |
| مناطق التدفئة | 22 منطقة |
| نظام التبريد الداخلي | بواسطة هواء التبريد ، 7.5 كيلوواط مع التحكم في العاكس. |
| مواد غطاءات المعايرة | من الفولاذ المقاوم للصدأ |
| قناة التدفق | صلابة وبرقة المرآة |
| وظيفة أنبوب Bright | مع HYPET أكثر إشراقاً |
| سخان | أجهزة التدفئة من الفولاذ المقاوم للصدأ |

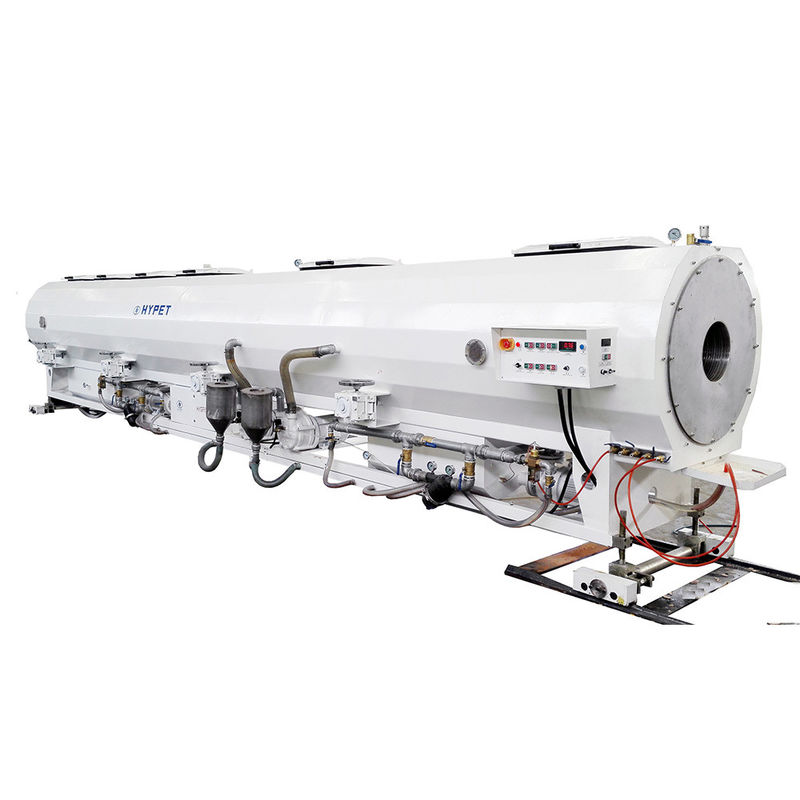

6خزان الفراغ في 9000 ملم:
| المواصفات | الوصف |
| المواد | الصلب المقاوم للصدأ 304 |
| نطاق العمل | Ø250- Ø630 ملم |
| الطول | 12000ملم |
| ارتفاع المركز | 1150 ملم |
| نوع خزان الفراغ | خزان واحد، في غرفتين |
| عدد الأنابيب | 1 أنبوب |
| قوة المحرك المتحرك | 0.75 كيلوواط |
| النطاق المتحرك الأمامي والخلفي | 700 ملم |
| تعديل اليسار واليمين | 100ملم |
| غطاء في الأعلى | سبيكة الألومنيوم |
| مضخة الفراغ في الجزء الأول | 7.5kw * 1 مجموعة |
| مضخة الفراغ في الجزء الثاني | 7.5kw * 2 مجموعات |
| جزأين من الخزان | الفراغ يتم التحكم به بواسطة محول التيار المتردد |
| مضخة المياه في الجزء الأول | 7.5kw * 1 مجموعة |
| مضخة الفراغ في الجزء الثاني | 7.5kw * 4 مجموعات |
| عدد الفوهات | 530 قطعة |
| ما هي أرقام أنابيب الرش | 8 قطع |
|
نوع الفوهة
|
التبريد المكثف الذري |
|
رذاذ الفم
|
1× Ø4~Ø3 |
| دعامة الأنابيب |
لوحة دعامة من النيلون
|
| ذهاباً وإياباً | 800ملم في 0.75كيلوواط |
|
الحركة المتقاطعة
|
120ملم |
| صعوداً وهبوطاً | 100ملم |
| مرشح | مجموعتان في G2 مع طريق مرور |
| نظف المرشح | عن طريق خط مرور لتنظيف المرشح |
| إعصار الفراغ | نعم، مع ذلك |
| وظيفة الصمت | جهاز الصمت لكل مضخة فراغ |
| تحكم درجة حرارة الماء | تحكم الصمام التلقائي |
| مراقبة مستوى المياه | نظام الحلقة المغلقة الكرة العائمة |
| سلامة الضغط | صمام السلامة مثبت |
| مواد الأدوات | نايلون وغيرها |
| الاتجاه | مستديرة في أي اتجاه |
| كمية | مجموعتان |
| تعديل الطريق | يدوياً |
7خزان التبريد في 9000 ملم:
| المواصفات | الوصف |
| المواد | الصلب المقاوم للصدأ 304 |
| مجموعة الأنابيب | Ø250~Ø630ملم |
| طول صندوق الفراغ | 9,000ملم |
| قوة المضخة | 7.5 كيلوواط × مجموعة واحدة |
| رقم الفوهة | 320 قطعة |
| رقم المرشح | مجموعة واحدة |
| عدد الممرات | مجموعة واحدة |
| طريقة تحكم مستوى المياه | الصمام العائم |
| تحكم درجة حرارة الماء | صمام تنظيم تلقائي |

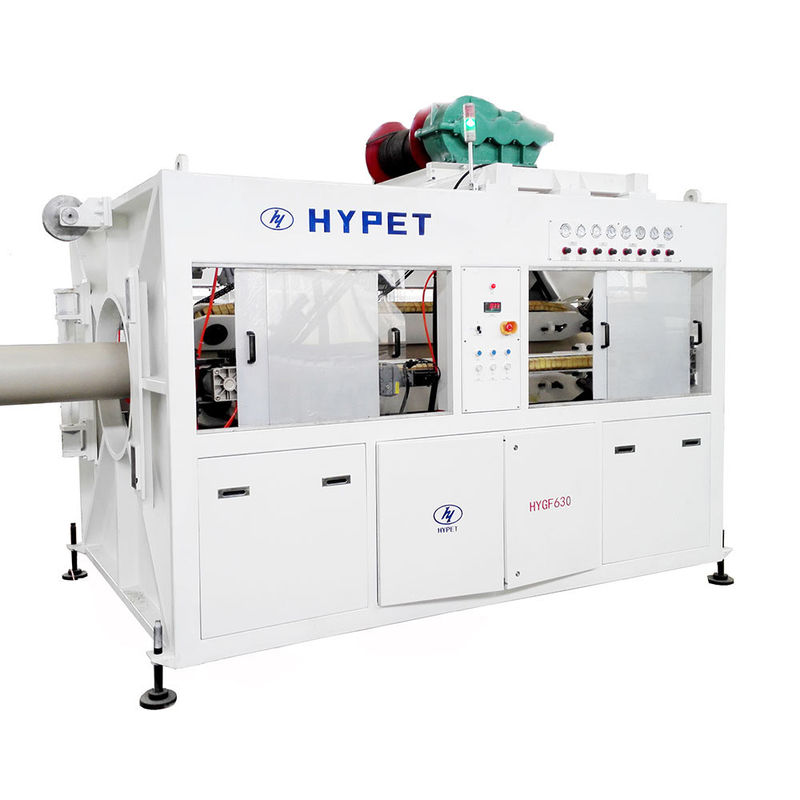

8.الوحدة المنزلية، 6 مخالب:
| المواصفات | الوصف |
| نوع السحب | 6 نوع مخلب سحب مع التحكم في الخدمة |
| ارتفاع المركز | 1150ملم |
| بالنسبة لحجم الأنابيب | Ø250~Ø630ملم |
| طريقة القيادة | مدفوعة بواسطة كتل المطاط |
| سرعة القيادة | 0.17-1.7 م/دقيقة |
| نوع المحرك | محرك الخدمة |
| قوة المحرك | 0.85 كيلوواط x 6 مجموعات في التحكم في المحركات الخدمية |
| طول الدبابير المتصلة | 2200ملم |
| أقصى قدرة القيادة | 100,000 N |
| صندوق التروس | نوع طحن معدات السطح الصلب |
| عرض اليرقة | 74ملم |
| نظام القياس | تم تثبيت الرمز |
| وضع التحكم | المضخات |
| ضغط الضغط على الأنابيب | مقاسات الحرارة |
| وضعية اليرقة لأسفل | ثابتة |
| ضغط الهواء | 0.4-0.6Mpa |
9.القطع الكوكبي للشفرة بدون غبار:
| المواصفات | الوصف |
| نوع القطع | قطع الشفرة الكوكبية بدون غبار |
| أسلوب الشفرة | سكين حاد في جهازين |
| نظام التحكم | نظام التحكم الآلي لـ PLC |
| نطاق القطع | Ø250~Ø630ملم |
| سرعة القطع | 2.5 م/دقيقة |
| سمك القطع | 60 ملم |
| قوة محرك القطع | 3كيلوواط |
| ارتفاع المركز | 1500ملم |
| قوة المحرك | 1.5 كيلوواط × مجموعة واحدة |
| مادة القطع | سبيكة الأدوات |
| طريقة التثبيت | عجلة + قطعة مطاطية جواً |
| تغذية القطع | هيدروليك مزدوج |
| محطة هيدروليكية | 0.75 كيلوواط × 2 مجموعات |
| وضع متزامن | مع سرعة الخروج والإنزال |
خدمة ما بعد البيع
| البنود | كمية |
| فترة الضمان | 1 سنة ولكن الخدمة متاحة مدى الحياة، خلال فترة الضمان سيتم تغطية تكلفة المكونات من قبل البائع باستثناء أجزاء سهلة كسر وأجزاء تالفة من قبل السبب البشري |
| التدريب قبل الشحن | يمكن إرسال الشخص الفني للمشتري إلى الصين قبل الشحن للتدريب والتشغيل ، لمدة 7-10 أيام |
| الوثائق التقنية | رسم المبدأ الكهربائي ، دليل التشغيل ، و دليل الأجزاء الكهربائية ، الخ |
| مهندسي البيع | يمكن للبائع أن يرسل المهندسين من مصنع المشتري للتشغيل والتدريب، ولكن التكاليف الناجمة عن خبراء البائع في بلد العميل سيتم تغطيتها من قبل المشتري.بما في ذلك تذاكر رحلة المكوك الرسوم الطبية المرور الداخلي، إقامة العشاء و أيضاً 100 دولار / يوم / شخص كرواتب للمهندسين. |
| طريقة الاتصال | واتساب، ويتشات، الهاتف المحمول، الخ +86 13823232106 |
| البريد الإلكتروني للشركة: | info@hypet.com.cn |
