مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
SJ80/38 أنابيب إمدادات المياه الغاز PE HDPE ضغط الأنابيب 110-250mm خط إنتاج الأنابيب
فيديو
فيديو
خط الإنتاج مقدمة موجزة:
| SN | البنود | التخصص | |
| 1 | إنتاج كبير | 400-420 كجم/ساعة، خط التصميم الأكثر كفاءة من حيث الإنتاج / التكلفة | |
| 2 | توفير الطاقة | توفير الطاقة في أجهزة التسخين والقيادة نظام النقل والبلاستيكية بنسبة 15-20٪ المحرك الرئيسي 55kw | |
| 3 | جودة عالية في أجزاء الآلات | عاكس ABB من نوع ثقيل، مكونات Siemens Schnaider، Omron، RKC، Siemens Motor، مزود جرعة مزدوج ضد الجسر، خزانة كهربائية ذات حجم كبير مع جهاز تبريد جيد | |
| 4 | خزان الفراغ |
1جميعها مصنوعة من مواد من الفولاذ المقاوم للصدأ 304 بدون طلاء 2، مستوى المياه والفراغ يتم التحكم بها تلقائيًا 3، تثبيت مكبت ضغط الفراغ لتحقيق أن صوت |
|
| 5 | أخرج |
1، أربعة نوع مخالب سحب للخروج لضمان قوة سحب مستقر. 2، مدفوعة بمحرك التيار المتردد ومحول يتم التحكم به بواسطة نظام PLC 3، سحب قبالة صندوق العدادات قوية مع سطح العدادات صلبة. |
|
| 6 | القطع |
1، جهاز القطع الكوكبي بدون غبار بواسطة نوع سكين مستدير ، 2، مع نظام التحكم الخدمي لضمان سرعة الأنابيب عند القطع. |
|

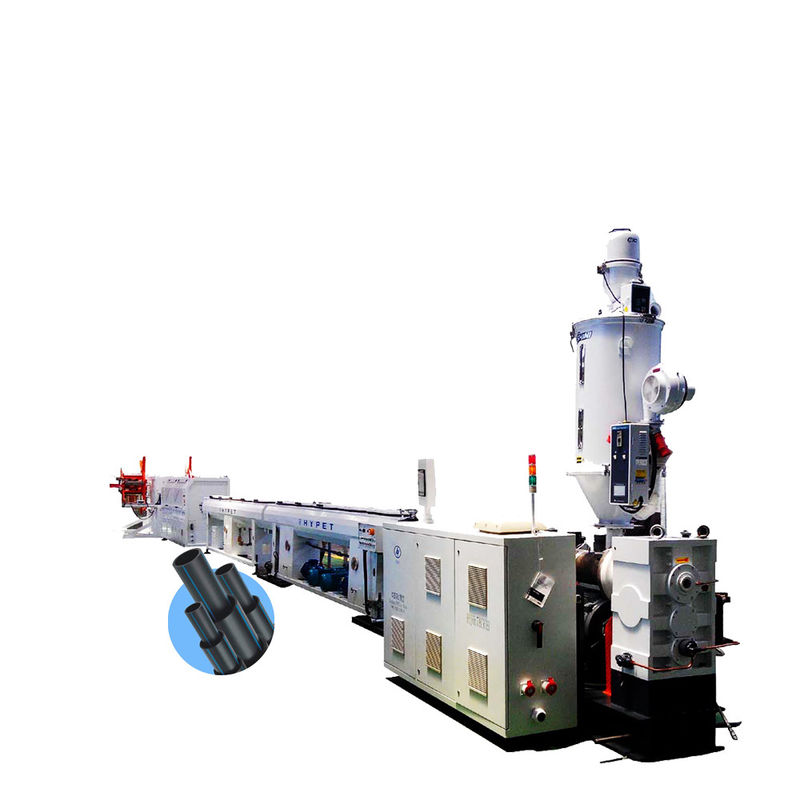

HYSJ80/38 طاحونة مفردة مع 110-250ملم أنابيب إمدادات المياه أنابيب الغاز PE HDPE الضغطoخط التوصيل:
| SN | البنود الرئيسية | كمية | |
| خط أنابيب PE 110-250mm مع SJ80/38 extruder | |||
| 1 | HYSJ80/38 محرك طحن مفرد 110kw | مجموعة واحدة | |
| 2 | HY30/25 محرك طفرة مفرد للمسامير الملونة | مجموعة واحدة | |
| 3 | محمول أوتوماتيكي الفراغ AL500 | مجموعة واحدة | |
| 4 | المجفف الساخن HD200 | مجموعة واحدة | |
| 5 | مقطوعة التطويق المشترك: G250 سرعة عالية في ضغطين | مجموعة واحدة | |
| 6 | 250 خزان الفراغ في 9000 ملم | مجموعة واحدة | |
| 7 | 250 خزان التبريد في 6000 مم | 3 مجموعات | |
| 8 | 250 وحدة انطلاق، سرعة عالية،0.28-2.8 م/دقيقة، أربعة مخالب | مجموعة واحدة | |
| 9 | 250 الشريحة الكوكبية أقل القطع في نوع سكين مستديرة | مجموعة واحدة | |
| 10 | ستاكر | مجموعة واحدة | |
ملاحظات:
1شروط السعر والمقصد خارج المصنع ووهان الصين
2طريقة الدفع: سيتم دفع 40% من المبلغ الإجمالي بواسطة T/T كإيداع، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو بواسطة L/C لا رجعة فيها في الوقت المحدد.
3مدة التسليم: 70 يوما بعد استلام الودائع.
4فترة الصلاحية: 30 يوما بعد ضمان
5. الضمان: سنة واحدة للطبيعي، والبرميل والمسمار وصندوق العدادات هو لمدة 1.5 سنوات
6التدريب: متاح في الصين وفي متجر العملاء.
7إذا لزم الأمر، يمكن للمورد إرسال المهندسين إلى المشتري لتعيينهم تحت هذه الظروف.
المواصفات التقنية:

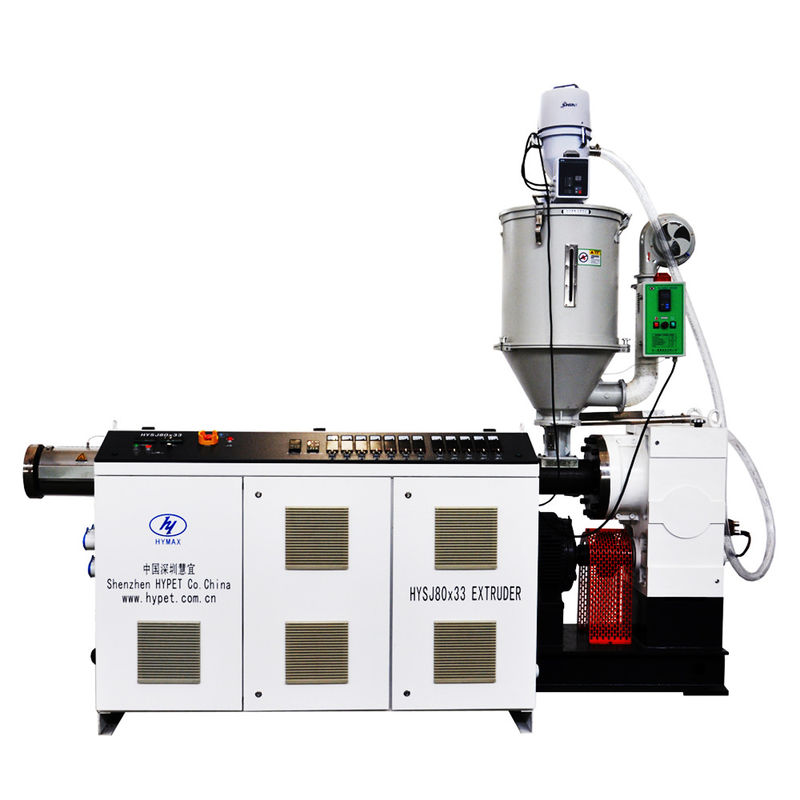

1.HYSJ-80/38 طاحونة مفردة:
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-80/38 ملف واحد |
| الناتج | 440kg/h | ||
| ارتفاع المركز | 1000ملم | ||
| البعد | 3,000 × 1,450 × 2,552 ملم | ||
| الوزن | 3300 كجم | ||
| 2 | إربط | قطرها | Ø80 ملم |
| نسبة تعريف المسمار | 38:1 | ||
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| سرعة الدوران القصوى | 94 دورة/دقيقة | ||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة |
| 3 | البرميل | المواد | برميل ثنائي المعدن |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| منطقة التحكم في التدفئة | 5 مناطق | ||
| طريقة التدفئة | زعانف التبريد من النحاس مع سخان سيراميكي | ||
| طاقة التدفئة | 15 كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.25كيلوواط × 5 مجموعات | ||
| 4 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 |
| مواد المعدات | 20CrMnTi | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| 5 | محرك القيادة | طاقة المحرك المتردد | 110 كيلوواط في ماركة سيمنس |
| جهاز تحكم عاكس التيار | ABB في الطباعة الثقيلة |
| 6 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | 10 مناطق | ||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مع سلك الطيران 2، يمكن تفكيك الخزانة الكهربائية بسهولة، 3كل الكابلات والحواس الكابلات قوية بما فيه الكفاية مع حياة طويلة. 4نظام التحكم بجهاز تحكم PLC مع زر للتعديل لتحكم سرعة المسمار بسهولة |
2.HY30/25 محرك طحن بمسمار واحد:
| المواصفات | الوصف |
| البرميل | 38CrMoAIA،التنيتر |
| إربط | 38CrMoAIA،التنيتر |
| قطعة من المسمار | Ø30ملم |
| المسمار L/D | 25:1 |
| قوة القيادة | 2.2 كيلوواط |
| جهاز التحكم بالحركات | عاكس التيار المتردد، ABB |
3.حاملة الفراغ:
| المواصفات | الوصف |
| النموذج | AL500 |
| نموذج العمل | نوع الحث |
| القوة | 1.1kw، 3P |
| السعة | 350 كجم |
| الحجم | 5 لتر |
| قطر خرطوم التغذية | ف38ملم |
| وقت التغذية | 8-10 ثواني |
4مجفف ساخن:
| المواصفات | الوصف |
| رقم الطراز | HY-HD200 |
| السعة | 200 كجم |
| التدفئة | 10 كيلوواط |
| مُنفّس | 500 واط |
| القوة | 380 فولت 3P 50 هرتز |
5رأس الطحن: G250 سرعة عالية في درجة الضغط 2:
| المواصفات | الوصف |
| طريقة التصميم | طبقاً للتقنية من ألمانيا |
| أحجام الأنابيب | 110-250ملم بضغوطين |
| الأحجام: | 110/160/200/250ملم |
| مواد غطاءات المعايرة | النحاس |
| قناة التدفق | ملصق بالكروم |
| وظيفة أنبوب Bright | مع HYPET أكثر إشراقاً |
| سخان | أجهزة التدفئة من الفولاذ المقاوم للصدأ |
6خزان الفراغ في 9000 ملم:
| المواصفات | الوصف |
| المواد | الصلب المقاوم للصدأ 304 |
| الطول | 9000ملم |
| ارتفاع المركز | 1000 ملم |
| إشارة. | 110-250ملم |
| عدد الأنابيب | 1 أنبوب |
| قوة المحرك المتحرك | 0.75 كيلوواط |
| النطاق المتحرك الأمامي والخلفي | 700 ملم |
| تعديل اليسار واليمين | 50ملم |
| غطاء في الأعلى | سبيكة الألومنيوم |
| عدد الفوهات | 255 قطعة |
| ما هي أرقام أنابيب الرش | 6 قطع |
| نوع الفوهة | التبريد المكثف الذري |
| رذاذ الفم | 1× Ø4~Ø3 |
| دعامة الأنابيب | دعامة ثابتة ذات عجلات |
| تحكم درجة حرارة الماء | تحكم الصمام التلقائي |
| مراقبة مستوى المياه | نظام الحلقة المغلقة الكرة العائمة |
| سلامة الضغط | صمام السلامة مثبت |
| مرشح | مجموعتان في G2 مع طريق مرور |
| نظف المرشح | عن طريق خط مرور لتنظيف المرشح |
| إعصار الفراغ | نعم، مع ذلك |
| وظيفة الصمت | جهاز الصمت |
| قوة محرك مضخة الفراغ | 5.5 كيلوواط × 2 مجموعات |
| نوع المضخة | تقنية الصفائح المستديرة من سيمنز |
| غيرها | ضوضاء منخفضة |
| فوهة امتصاص الفراغ | بوابتين في كل جانب من خزان |
| حجم أنابيب دخول المياه | G1 |
| حجم أنبوب المياه الخارجي | G2 |
| قوة محرك مضخة المياه | 5.5 كيلوواط × 2 مجموعات |
7خزان التبريد في 6000 ملم:
| المواصفات | الوصف |
| مجموعة الأنابيب | Ø75~Ø250ملم |
| طول صندوق الفراغ | 6,000ملم |
| البناء | طريقة الرش |
| قوة المضخة | 4 كيلوواط × مجموعة واحدة |
| رقم الفوهة | 140 قطعة |
| رقم المرشح | مجموعة واحدة |
| عدد الممرات | مجموعة واحدة |
| طريقة تحكم مستوى المياه | الصمام العائم |
| مادة الغطاء | الزجاج المقاوم |
| مواد صناديق الرش | الصلب المقاوم للصدأ 304 |
| تحكم درجة حرارة الماء | صمام تنظيم تلقائي |
| أنبوب الدخول | G1 |
| أنبوب الخروج | G2 |
8. أخرجوا الوحدة بسرعة عالية0.28-2.8m/min، 4 مخالب:
| المواصفات | الوصف |
| نوع السحب | ضربة صعوداً في مخلبين نوع السحب |
| ارتفاع المركز | 1000ملم |
| بالنسبة لحجم الأنابيب | Ø110~Ø250ملم |
| طريقة القيادة | مدفوعة بواسطة كتل المطاط |
| سرعة القيادة | 1.2-12 م/دقيقة |
| نوع المحرك | محرك عاكس التيار |
| قوة المحرك | 1.1 كيلوواط × 4 مجموعات في عاكس ABB |
| طول الدبابير المتصلة | 1800ملم |
| أقصى قدرة القيادة | 25,000 N |
| صندوق التروس | نوع طحن معدات السطح الصلب |
| عرض اليرقة | 74ملم |
| مكافحة اليرقات | أسطوانة واحدة في كل جانب من السلسلة |
| نظام القياس | تم تثبيت الرمز |
| وضع التحكم | المضخات |
| ضغط الضغط على الأنابيب | مقاسات الحرارة |
| وضعية اليرقة لأسفل | ثابتة |
| ضغط الهواء | 0.4-0.6Mpa |
| مسافة فتح أقصى | 160ملم |
9.القطع بدون رقائق:
| المواصفات | الوصف |
| نوع القطع | قطع بدون قشرة |
| أسلوب الشفرة | شفرة دائرية |
| نظام التحكم | نظام التحكم الآلي لـ PLC |
| نطاق القطع | Ø110~Ø250ملم |
| سرعة القطع | 4 م/دقيقة |
| سمك القطع | 35 ملم |
| ارتفاع المركز | 1,000ملم |
| قوة محرك القطع | 3 كيلوواط × مجموعة واحدة |
| مادة القطع | سبيكة الأدوات |
| طريقة التثبيت | مقطوعة من سبيكة الألومنيوم |
| تغذية القطع | تغذية الأسطوانة |
| وضع متزامن | أسطوانة مع حركة الأنابيب |
خدمة ما بعد البيع
| البنود | كمية |
| فترة الضمان | 1 سنة ولكن الخدمة متاحة مدى الحياة، خلال فترة الضمان سيتم تغطية تكلفة المكونات من قبل البائع باستثناء أجزاء سهلة كسر وأجزاء تالفة من قبل السبب البشري |
| التدريب قبل الشحن | يمكن إرسال الشخص الفني للمشتري إلى الصين قبل الشحن للتدريب والتشغيل ، لمدة 7-10 أيام |
| الوثائق التقنية | رسم المبدأ الكهربائي ، دليل التشغيل ، و دليل الأجزاء الكهربائية ، الخ |
| مهندسي البيع | يمكن للبائع أن يرسل المهندسين من مصنع المشتري للتشغيل والتدريب، ولكن التكاليف الناجمة عن خبراء البائع في بلد العميل سيتم تغطيتها من قبل المشتري.بما في ذلك تذاكر رحلة المكوك الرسوم الطبية المرور الداخلي، إقامة العشاء و أيضاً 100 دولار / يوم / شخص كرواتب للمهندسين. |
| طريقة الاتصال | واتساب، ويتشات، الهاتف المحمول، الخ +86 13823232106 |
| البريد الإلكتروني للشركة: | info@hypet.com.cn |
