مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
SJ80/34 20-63 مللي متر بثق البلاستيك PPR HDPE خط إنتاج أنابيب المياه الساخنة والباردة
فيديو
فيديو
خط الإنتاج مقدمة موجزة:
| SN | البنود | التخصص | |
| 1 | إنتاج كبير | 150kg/h | |
| 2 | توفير الطاقة | توفير الطاقة في أجهزة التسخين والقيادة نظام النقل والبلاستيكية بنسبة 15-20٪ المحرك الرئيسي 45kw | |
| 3 | جودة عالية في أجزاء الآلات | عاكس ABB من نوع ثقيل، مكونات Siemens Schneider، Omron، RKC، Siemens Motor، جهاز تغذية مضاد للجسر مزدوج المسمار. | |
| 4 | صندوق التروس HYPET | عزم دوران عالي، تحكم درجة حرارة زيت أقل، ضوضاء منخفضة، وعدم تسرب الزيت. | |

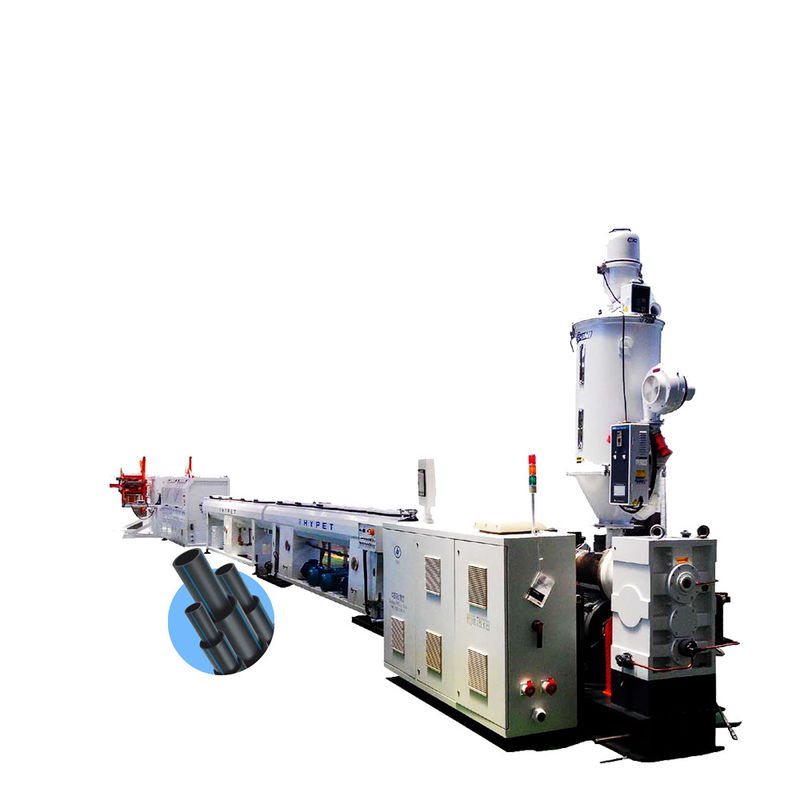

HYSJ80/34 طاحونة مفردة مع 20-63mm PPR HDPE أنابيب الماء الساخن والباردخط الاستقطاب:
| SN | البنود الرئيسية | كمية | |
| خط أنابيب PE 20-63mm مع SJ80/34 extruder | |||
| 1 | HYSJ80/33 طاحونة مفردة 45 كيلوواط من طاقة المحرك | مجموعة واحدة | |
| 2 | HY25/25 محرك طفرة مفرد للشرائط الملونة | مجموعة واحدة | |
| 3 | محمول آلي الفراغ AL300 | مجموعة واحدة | |
| 4 | المجفف الساخن HD100 | مجموعة واحدة | |
| 5 | الجهاز: G63 عالية السرعة في درجة الضغط 2 | مجموعة واحدة | |
| 6 | خزان الفراغ في 9000 ملم | مجموعة واحدة | |
| 7 | خزان التبريد في 6000 ملم | مجموعة واحدة | |
| 8 | وحدة الإقلاع بسرعة عالية1.2-12 م/دقيقة، 2 مخالب | مجموعة واحدة | |
| 9 | المكعب الثاني نوع المحطة، 20-63 | مجموعة واحدة | |
ملاحظات:
1شروط السعر والمقصد خارج المصنع ووهان الصين
2طريقة الدفع: سيتم دفع 40% من المبلغ الإجمالي بواسطة T/T كإيداع، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو بواسطة L/C لا رجعة فيها في الوقت المحدد.
3مدة التسليم: 70 يوما بعد استلام الودائع.
4فترة الصلاحية: 30 يوما بعد ضمان
5. الضمان: سنة واحدة للطبيعي، والبرميل والمسمار وصندوق العدادات هو لمدة 1.5 سنوات
6التدريب: متاح في الصين وفي متجر العملاء.
7إذا لزم الأمر، يمكن للمورد إرسال المهندسين إلى المشتري لتعيينهم تحت هذه الظروف.
المواصفات التقنية:

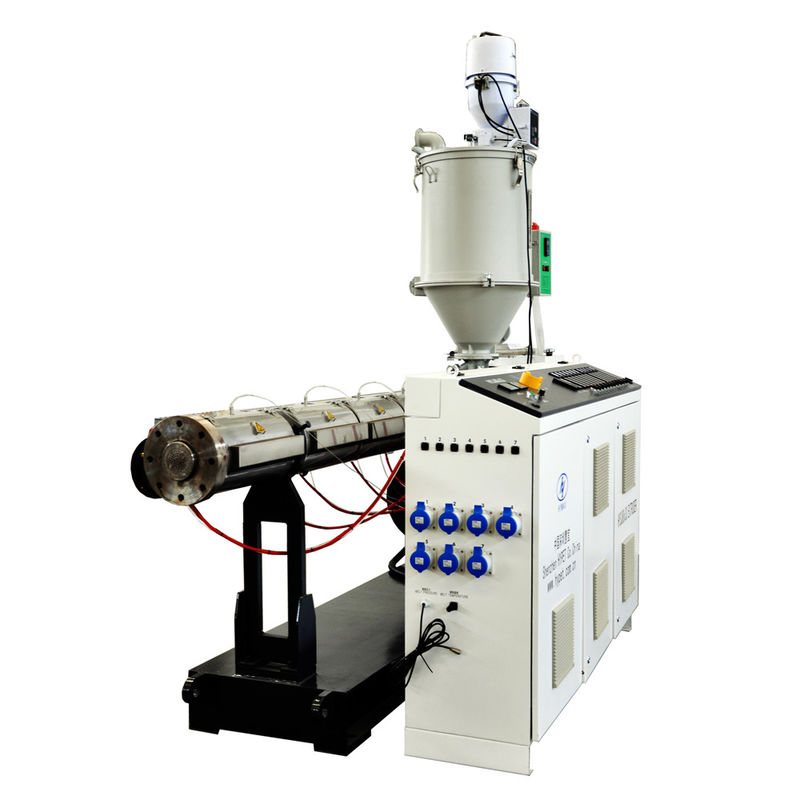

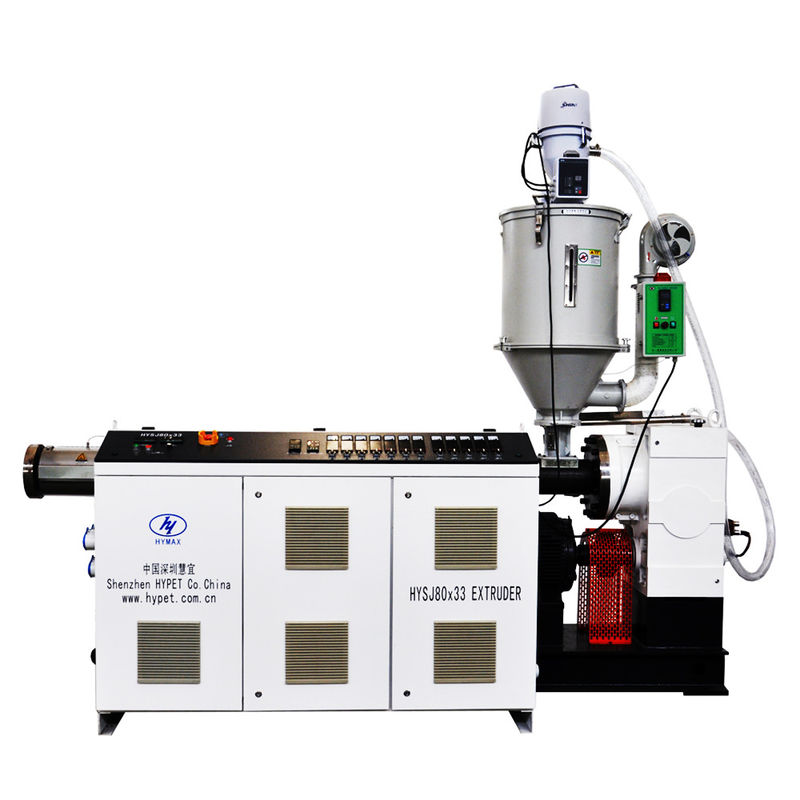

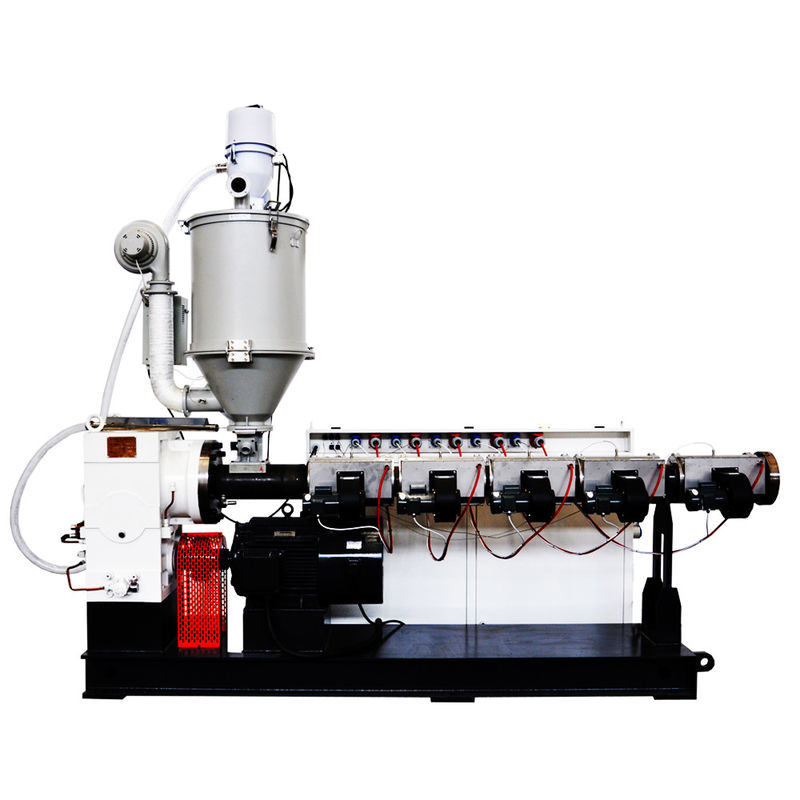

1.HYSJ-80/34 محرك طحن بمسمار واحد:
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-80/34 بمسمار واحد |
| الناتج | 120-160 كجم/ساعة لأنبوب PE (120 كجم لأنبوب PPR) | ||
| ارتفاع المركز | 1000ملم | ||
| البعد | 3,000 × 1,450 × 2,552 ملم | ||
| الوزن | 2200 كجم | ||
| 2 | إربط | قطرها | Ø80 ملم |
| نسبة تعريف المسمار | 34:1 | ||
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| سرعة الدوران القصوى | 94 دورة/دقيقة | ||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة |
| 3 | البرميل | المواد | برميل ثنائي المعدن |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
| منطقة التحكم في التدفئة | 5 مناطق | ||
| طريقة التدفئة | زعانف التبريد من النحاس مع سخان سيراميكي | ||
| طاقة التدفئة | 15 كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.25كيلوواط × 5 مجموعات | ||
| 4 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 |
| مواد المعدات | 20CrMnTi | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| 5 | محرك القيادة | طاقة المحرك المتردد | 45 كيلوواط في ماركة سيمنز |
| جهاز تحكم عاكس التيار | ABB في الطباعة الثقيلة |
| 6 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | 8 مناطق | ||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مع سلك الطيران 2، يمكن تفكيك الخزانة الكهربائية بسهولة، 3كل الكابلات والحواس الكابلات قوية بما فيه الكفاية مع حياة طويلة. 4نظام التحكم بجهاز تحكم PLC مع زر للتعديل لتحكم سرعة المسمار بسهولة |
2.HY25/25 طاحونة مفردة:
| المواصفات | الوصف |
| البرميل | 38CrMoAIA،التنيتر |
| إربط | 38CrMoAIA،التنيتر |
| قطعة من المسمار | Ø30ملم |
| المسمار L/D | 25:1 |
| قوة القيادة | 1.5 كيلوواط |
| جهاز التحكم بالحركات | عاكس التيار المتردد، ABB |
3.حاملة الفراغ:
| المواصفات | الوصف |
| النموذج | AL300 |
| نموذج العمل | نوع الحث |
| القوة | 0.75كيلوواط، 3P |
| السعة | 350 كجم |
| الحجم | 3L |
| قطر خرطوم التغذية | ف38ملم |
| وقت التغذية | 8-10 ثواني |
| أبعاد الجسم | 370×385×700ملم |
| أبعاد الهوبر | 230 × 210 × 429 ملم |
| الوزن | 51 كجم |

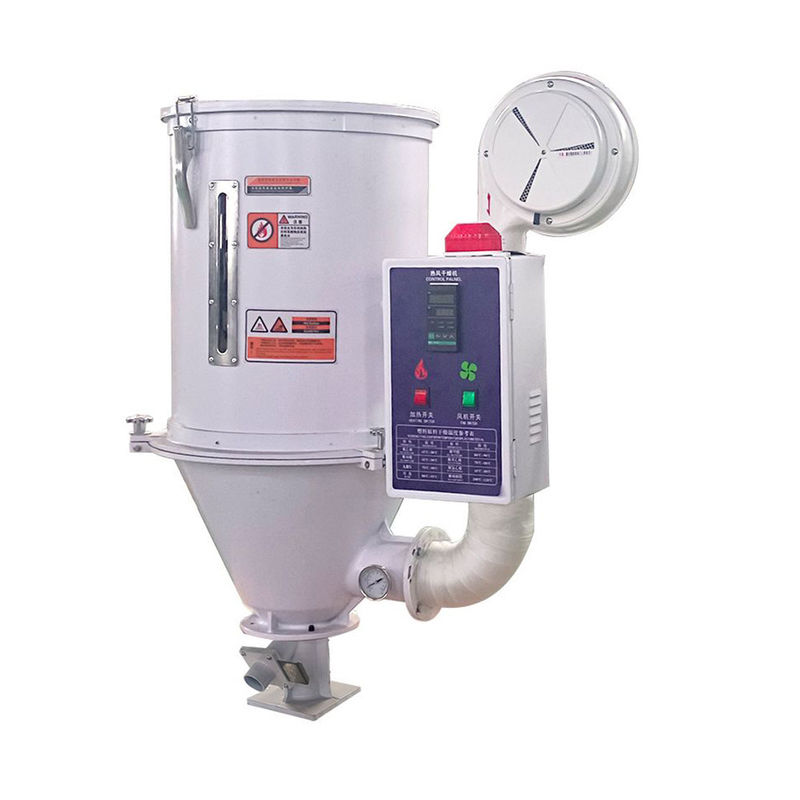

4مجفف ساخن:
| المواصفات | الوصف |
| رقم الطراز | HY-HD100 |
| السعة | 100 كجم |
| التدفئة | 8 كيلوواط |
| مُنفّس | 350 واط |
| القوة | 380 فولت 3P 50 هرتز |
5مقطوعة طحن Co: G63 عالية السرعة في 3 درجة ضغط:
| المواصفات | الوصف |
| طريقة التصميم | طبقاً للتقنية من ألمانيا |
| أحجام الأنابيب | 20/25/32/40/50/-63mm مع ضغوطين. |
| مادة رأس الطلاء | 40CrMo |
| مواد غطاءات المعايرة | النحاس |
| قناة التدفق | ملصق بالكروم |
| وظيفة أنبوب Bright | مع HYPET أكثر إشراقاً |
| سخان | أجهزة التدفئة من الفولاذ المقاوم للصدأ |
6خزان الفراغ في 9000 ملم:
| المواصفات | الوصف |
| المواد | الصلب المقاوم للصدأ 304 |
| الطول | 9000ملم |
| ارتفاع المركز | 1000 ملم |
| إشارة. | 20-63ملم |
| عدد الأنابيب | 1 أنبوب |
| قوة المحرك المتحرك | 0.75 كيلوواط |
| النطاق المتحرك الأمامي والخلفي | 700 ملم |
| تعديل اليسار واليمين | 50ملم |
| غطاء في الأعلى | سبيكة الألومنيوم |
| عدد الفوهات | 255 قطعة |
| ما هي أرقام أنابيب الرش | 4 قطع |
| نوع الفوهة | التبريد المكثف الذري |
| رذاذ الفم | 1× Ø4~Ø3 |
| دعامة الأنابيب | دعامة ثابتة ذات عجلات |
| تحكم درجة حرارة الماء | تحكم الصمام التلقائي |
| مراقبة مستوى المياه | نظام الحلقة المغلقة الكرة العائمة |
| سلامة الضغط | صمام السلامة مثبت |
| مرشح | مجموعتان في G2 مع طريق مرور |
| نظف المرشح | عن طريق خط مرور لتنظيف المرشح |
| إعصار الفراغ | نعم، مع ذلك |
| وظيفة الصمت | جهاز الصمت |
| قوة محرك مضخة الفراغ | 2.2 كيلوواط × مجموعة واحدة |
| نوع المضخة | تقنية الصفائح المستديرة من سيمنز |
| غيرها | ضوضاء منخفضة |
| فوهة امتصاص الفراغ | بوابتين في كل جانب من خزان |
| حجم أنابيب دخول المياه | G1 |
| حجم أنبوب المياه الخارجي | G2 |
| قوة محرك مضخة المياه | 4 كيلوواط × مجموعة واحدة |
7خزان التبريد في 6000 ملم:
| المواصفات | الوصف |
| مجموعة الأنابيب | Ø20~Ø63ملم |
| طول صندوق الفراغ | 6,000ملم |
| البناء | طريقة الرش |
| قوة المضخة | 4 كيلوواط × مجموعة واحدة |
| رقم الفوهة | 140 قطعة |
| رقم المرشح | مجموعة واحدة |
| عدد الممرات | مجموعة واحدة |
| طريقة تحكم مستوى المياه | الصمام العائم |
| مادة الغطاء | الزجاج المقاوم |
| مواد صناديق الرش | الصلب المقاوم للصدأ 304 |
| تحكم درجة حرارة الماء | صمام تنظيم تلقائي |
| أنبوب الدخول | G1 |
| أنبوب الخروج | G2 |
8. أخرجوا الوحدة بسرعة عالية1.2-12m/min، مخالب 2:
| المواصفات | الوصف |
| نوع السحب | ضربة صعوداً في مخلبين نوع السحب |
| ارتفاع المركز | 1000ملم |
| بالنسبة لحجم الأنابيب | Ø20~Ø63ملم |
| طريقة القيادة | مدفوعة بواسطة كتل المطاط |
| سرعة القيادة | 12 م/دقيقة |
| نوع المحرك | محرك عاكس التيار |
| قوة المحرك | 1.5 كيلوواط × 2 مجموعات في عاكس ABB |
| طول الدبابير المتصلة | 1400ملم |
| أقصى قدرة القيادة | 10,000 N |
| صندوق التروس | المحرك مع علبة التروس المروحة القوية |
| عرض اليرقة | 63ملم |
| مكافحة اليرقات | أسطوانة واحدة في كل جانب من السلسلة |
| نظام القياس | تم تثبيت الرمز |
| وضع التحكم | المضخات |
| ضغط الضغط على الأنابيب | مقاسات الحرارة |
| وضعية اليرقة لأسفل | ثابتة |
| ضغط الهواء | 0.4-0.6Mpa |
| مسافة فتح أقصى | 160ملم |
9.القطع بدون رقائق:
| المواصفات | الوصف |
| نوع القطع | قطع بدون قشرة |
| أسلوب الشفرة | شفرة دائرية |
| نظام التحكم | نظام التحكم الآلي لـ PLC |
| نطاق القطع | Ø20~Ø63ملم |
| سرعة القطع | 12 م/دقيقة |
| سمك القطع | 20 ملم |
| ارتفاع المركز | 1,000ملم |
| قوة محرك القطع | 1.5 كيلوواط × مجموعة واحدة |
| مادة القطع | سبيكة الأدوات |
| طريقة التثبيت | مقطوعة من سبيكة الألومنيوم |
| تغذية القطع | تغذية الأسطوانة |
| مود متزامنe | أسطوانة مع حركة الأنابيب |

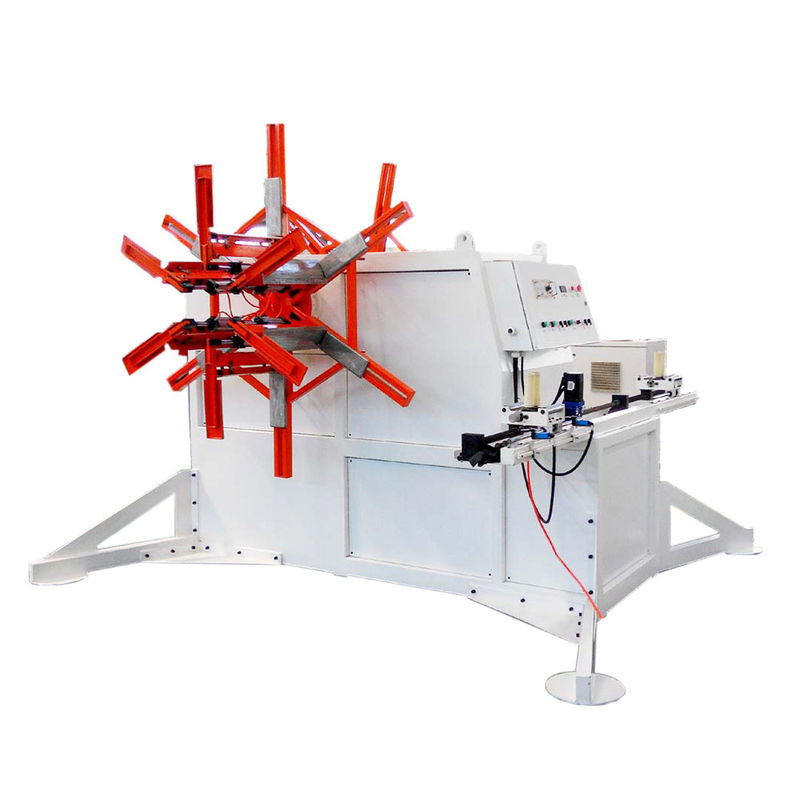

10. كويلر:
| المواصفات | الوصف | |
| الطاقة الكلية | 6.5 كيلوواط | |
| محطة إعادة التدوير | مجموعتان | |
| نطاق العودة | ø16~ø63 ملم | |
| تحكم المحرك العكسي | محرك التيار المتردد، 3kW x 2 تحكم عاكس | |
| محرك خط التوجيه | 0.75 كيلوواط | |
| شكل القلب الداخلي | 700~1500mm (يمكن تعديلها) | |
| أقصى يوم. | ø2080 ملم | |
| سمك الملف | 290ملم | |
| العرض | 480ملم | |
| سرعة إعادة التلف | 10~20 م/دقيقة | |
خدمة ما بعد البيع
| البنود | كمية |
| فترة الضمان | 1 سنة ولكن الخدمة متاحة مدى الحياة، خلال فترة الضمان سيتم تغطية تكلفة المكونات من قبل البائع باستثناء أجزاء سهلة كسر والأجزاء المتضررة من قبل السبب البشري |
| التدريب قبل الشحن | يمكن إرسال الشخص الفني للمشتري إلى الصين قبل الشحن للتدريب والتشغيل ، لمدة 7-10 أيام |
| الوثائق التقنية | رسم المبدأ الكهربائي ، دليل التشغيل ، و دليل الأجزاء الكهربائية ، الخ |
| مهندسي البيع | يمكن للبائع أن يرسل المهندسين من مصنع المشتري للتشغيل والتدريب، ولكن التكاليف الناجمة عن خبراء البائع في بلد العميل سيتم تغطيتها من قبل المشتري.بما في ذلك تذاكر رحلة المكوك الرسوم الطبية المرور الداخلي، إقامة العشاء و أيضاً 100 دولار / يوم / شخص كرواتب للمهندسين. |
| طريقة الاتصال | واتساب، ويتشات، الهاتف المحمول، الخ +86 13823232106 |
| البريد الإلكتروني للشركة: | info@hypet.com.cn |
