| اسم العلامة التجارية: | Hypet |
| رقم الطراز: | خط بثق قنوات الكابلات PVC ZS55/120 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD 30000/set |
| وقت التسليم: | خط بثق قنوات الكابلات البلاستيكية 65 يوم عمل |
| شروط الدفع: | L/C، T/T |
خط الإنتاج مقدمة موجزة:
| الخصائص | إنتاج عالي | 180-320kg/h للأنواع المختلفة |
| عالية الكفاءة | الجودة المستقرة، والتشغيل الفعال جعل من ذوي الكفاءة العالية | |
| توفير الطاقة | يمكن أن يوفر الطاقة 20-30٪ بواسطة الآلة والبرمجيات. | |
| التحكم الذكي بالذكاء الاصطناعي | برنامج PLC + HYPET للسيطرة على العملية تلقائيًا وحفظ كل حالة صياغة. | |
| معلومات عن الجهاز | الأنواع الشائعة للاستخدام | رأس واحد ، رأس مزدوج ، وأربعة أنواع الرأس |
| شكل وحجم المنتج | يمكن أن يتم ذلك حسب طلب العميل | |
| كمية كاكو | من 30فرا إلى 100فرا عندما يكون PVC 100فرا. | |
| مادة القالب | 4Cr13 مع المعالجة الحرارية HB280-310 | |
| طول القالب المعدل | 200ملم | |
| طول خزان التبريد بالماء | 1200 ملم من القطع مع بعضها البعض | |
| حالة العمل | الطاقة الكهربائية | ثلاثي المراحل، 380 فولت +/- 10٪، 50 هرتز |
| الطاقة الكلية | يعتمد على خطوط مختلفة | |
| مياه التبريد | ≤ 20°C ≥ 0.3Mpa | |
| الماء المضغوط | > 0.3m3/min، > 0.5Mpa | |
| الحجم الكلي (L*W*H) | 22000* 1600* 2500 مم |

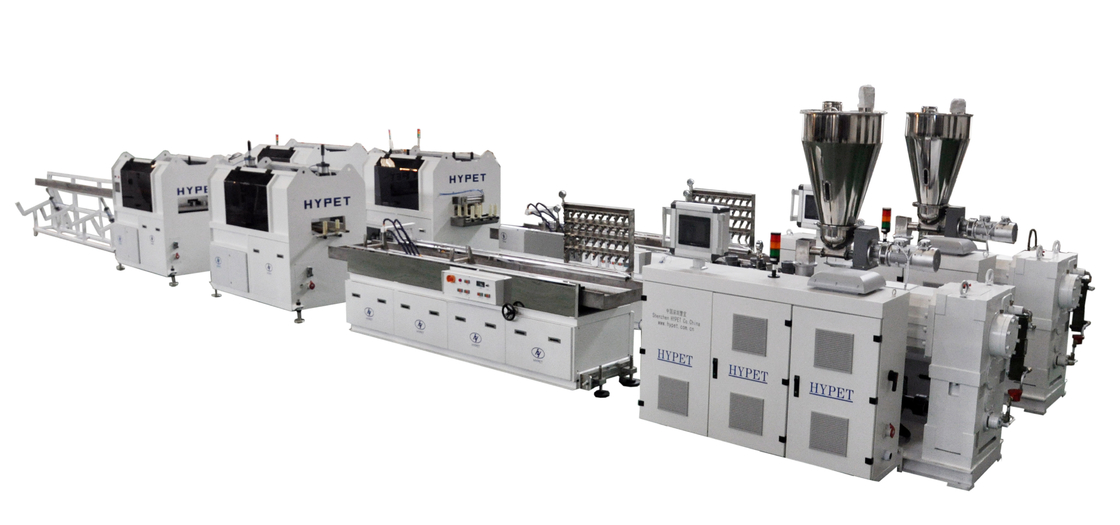

HYZS55/120 مخروط مزدوج المسمار مع HYYF240 قناة الكابل أسفل خط التيار:
| SN | اسم الأجزاء | كمية |
| 1 | HYZS55/120 مخروط مزدوج المسمار مع محرك 30kw | 1 |
| 2 | طاولة معايرة في 4 م مضخة الفراغ 5.5kw*1 مضخة المياه 1.5kw*1 | 1 |
| 3 | وحدة السحب من نوع مخالب اثنين، 1.5kw * 2 مجموعات | 1 |
| 4 | قطعة واحدة لـ 2 | 1 |
| 5 | ستاكر | 1 |
قائمة طلاء قنوات الكابلات:
| القالب في مواد الرأس المزدوج 4Cr13 من الفولاذ المقاوم للصدأ | ||
| 1 | 16*16 في الرأس المزدوج (أسفلين + غطاءين) | 1 |
| 2 | 24*14 في رأس مزدوج (أسفلين + غطاءين) | 1 |
| 3 | 30 * 15 في رأس مزدوج (أسفل اثنين + غطاءين) | 1 |
| 4 | 30*30 في رأس مزدوج (أسفلين + غطاءين) | 1 |
| 5 | 40 * 25 في رأس مزدوج (أسفلين + غطاءين) | 1 |
| 6 | 40 * 40 في رأس مزدوج (أسفل اثنين + غطاءين) | 1 |
المواصفات التقنية:
| SN | البنود | الوصف |

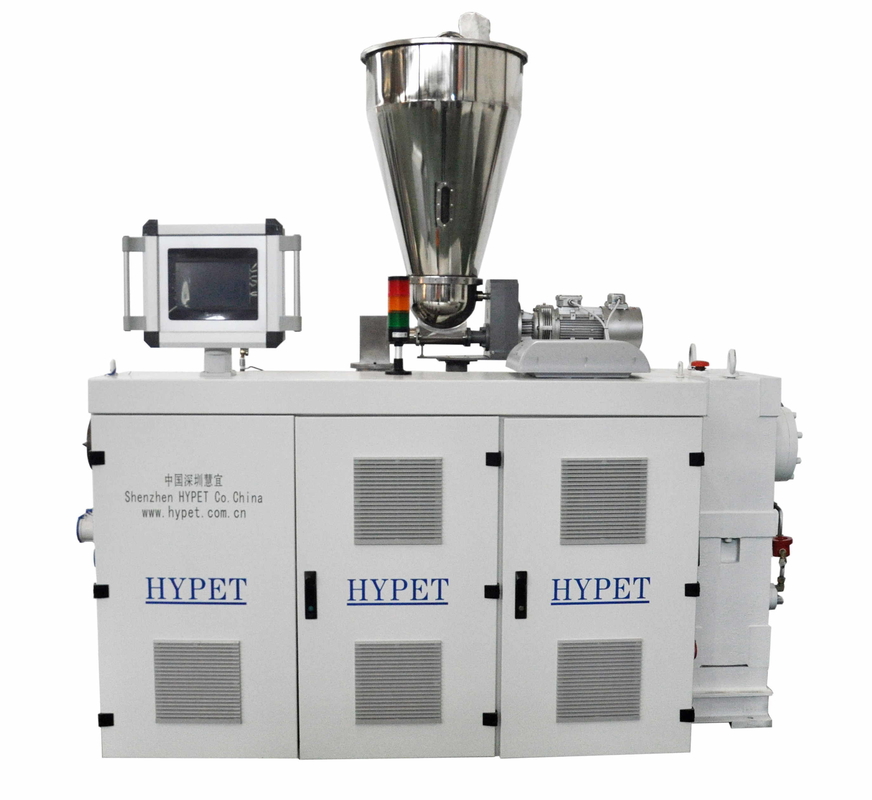

| HYZS55/120 مخروط مزدوج المسامير | ||
| 1 | نموذج المزلق | HYZS-55/120 مخروط مزدوج المسمار |
| 2 | أقصى قدر من الطاقة | 180-220 كجم/ساعة للشفرة |
| 3 | ارتفاع المركز | 1,000ملم |
| 4 | الوزن | 2700 كجم |
| 5 | قطر المسمار | Ø55/120 ملم |
| 6 | مواد المسمار | 38CrMoAlA + سبائك خاص |
| 7 | أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش |
| 8 | سرعة الدوران | 0~38 دورة/دقيقة |
| 9 | جوهر المسمار | التحكم التلقائي في درجة الحرارة |
| 10 | مواد البرميل | 38CrMoAlA مع نوع ثنائي المعادن |
| 11 | التشطيب الداخلي | مليئة بالنيتروجين (0.50 ~ 0.70mm عمق) وفرك |
| 12 | منطقة التحكم في التدفئة | 4 مناطق |
| 13 | طريقة التدفئة | تسخين الألومنيوم المصبوب |
| 14 | طاقة التدفئة | 15كيلوواط |
| 15 | نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة |
| 16 | قوة التبريد | 0.2kW * 3 مجموعات |
| 17 | علبة التروس مادة السكن | الحديد الصلب HT-300 |
| 18 | مواد المعدات | 20CrMnTi |
| 19 | سطح المعدات | صلابة وطحن بدقة عالية |
| 20 | مواد المحور | 40Cr |
| 21 | درجة حرارة الزيت | يتم التحكم بها بواسطة نظامين |
| 22 | مُختم مطاطي | المسمار المخصص من المطاط المستورد المستخدم |
| 23 | محامل | مع علامة تجارية مشهورة وموثوق بها |
| 24 | طعام الجرعة | نوع التغذية المزدوج |
| 25 | قوة المحرك | 1.5 كيلوواط |
| 26 | نطاق السرعة | 1-50 دورة في الدقيقة |
| 27 | جسر البارود | جسر مضاد للبرودر مع كاكو 3 العالي |
| 28 | التحكم | عاكس من نوع الحمولة الثقيلة |
| 29 | درجة الفراغ | -0.004Mpa |
| 30 | طاقة محرك الغازات الخالية من الفراغ | 1.5 كيلوواط |
| 31 | طاقة المحرك المتردد | 30 كيلوواط |
| 32 | جهاز تحكم عاكس التيار | عاكس الدلتا الشهير |
| 33 | نظام PLC من سيمنز | نظام التحكم الذاتي الذكي لشركة سيمنز PLC+ HYPET |
| 34 | المكونات الكهربائية | العلامات التجارية في سيمنز ، شنيدر أومرون ، دلتا ، أيه بي بي ، فوجي ، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة |
| 35 | منطقة درجة حرارة إضافية لرأس الطحن | 7 مناطق |
| 36 | حجم الشاشة | 14 ′′ شاشة كبيرة الحجم |
| 37 | كابل الخزانة الكهربائية | من السهل تفكيكها بواسطة المفاصل |
| 38 | محول طاقة إضافي | للجهاز المتدفق إلى الأسفل وغيره |
| أجهزة القيادة من خلال قنوات الكابلات | ||

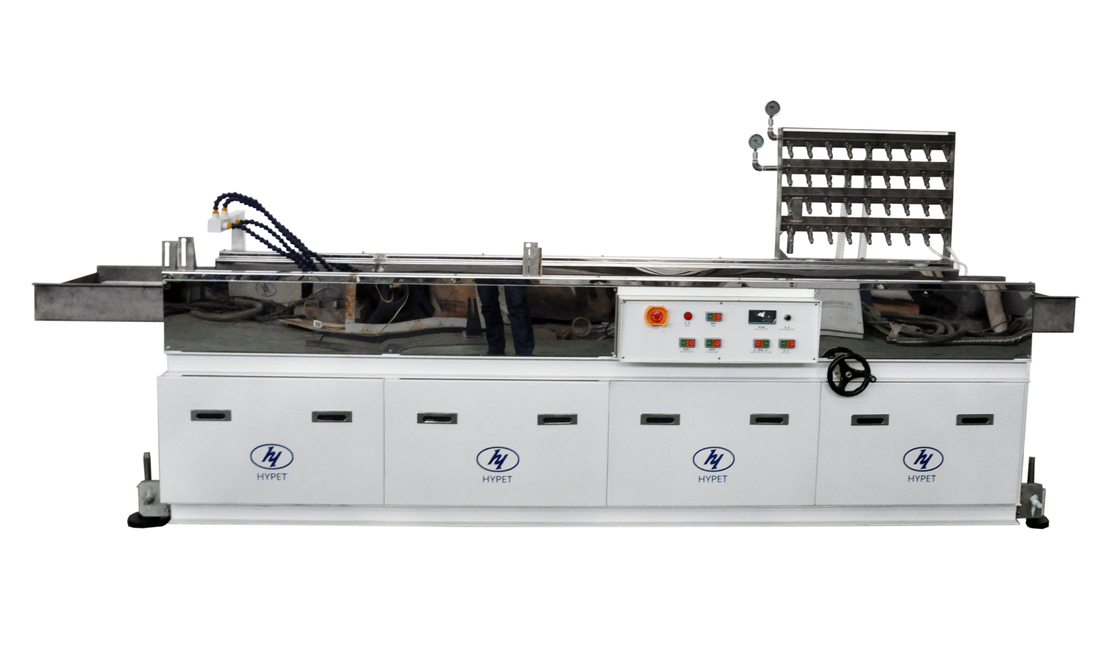

| طاولة المعايرة مع محطتين | ||
| 1 | المواد | الفولاذ المقاوم للصدأ S304 للمواد السقي |
| 2 | الطول | 4,000ملم |
| 3 | ارتفاع المركز | 1,000 ملم |
| 4 | الحد الأقصى لعرض المنتج | 50*50ملم *2 |
| 5 | حجم تجميع العفن | 320ملم |
| 6 | مضخة الفراغ | 5.5 كيلوواط × مجموعة واحدة |
| 7 | مضخة الماء | 1.5 كيلوواط × مجموعة واحدة |
| 8 | مضخة المجفف الساخن | 1.5kW*2 |
| 9 | مفاصل الفراغ | 20 قطعة |
| 10 | مفاصل أنابيب الماء | 20 قطعة |
| 11 | ارتفاع المركز | 1،000mm +/- 50mm قابل للتعديل |
| 12 | منفصل الغازات المائية | لمضخات متعددة (3) |
| 13 | اتصال الفراغ | Ø50mm *2 |
| 14 | اتصال المياه | Ø50mm *2 |
| 15 | قوة المحرك المتحرك | 0.75 كيلوواط |
| 16 | النطاق المتحرك للأمام والخلف | 800 ملم |
| 17 | النطاق المتحرك الرأسي | 850~960ملم |
| 18 | تعديل الميل | 1-25ملم باليد |
| 19 | تعديل العرض | 1-50 ملم |
| 20 | تعديل اليسار واليمين | 1-120 ملم |

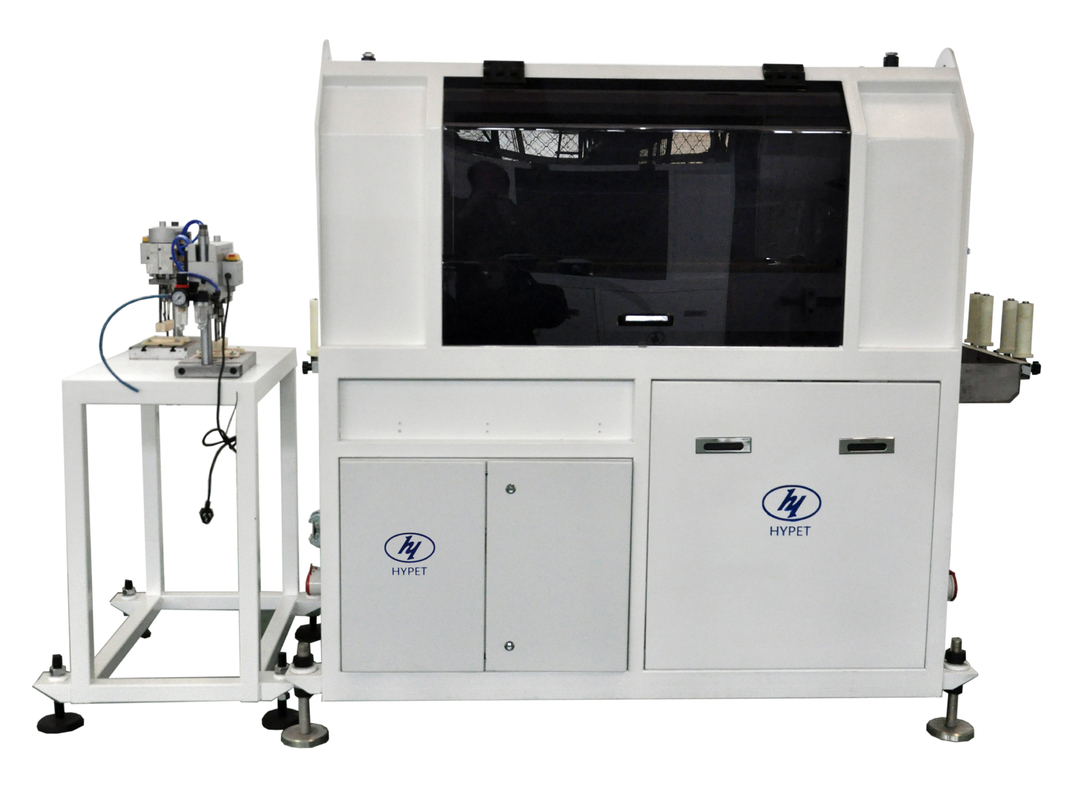

| أخرج | ||
| 1 | نوع السحب | نوع مخلب 2 من أعلى لأسفل |
| 2 | الحجم الأقصى للمنتج | 50*50ملم |
| 3 | عرض كتلة المطاط | 240ملم |
| 4 | أخرج القوة | 30,000 N |
| 5 | السرعة القصوى | 0.5~7m/min |
| 6 | شكل السحب | يمكن أن تكون مناسبة لأشكال مختلفة من المنتجات |
| 7 | الطول الفعلي للدبابير | 2,000ملم |
| 8 | المحرك | محرك التيار المتردد مع عاكس مشهور |
| 9 | القوة | 1.5 كيلوواط × 2 مجموعات |
| 10 | نوع المشبك ونوع ضبط | 2 أسطوانة فردية |
| 11 | ارتفاع المركز | 1,000ملم |
| القطع | ||
| 1 | نوع القطع | أداة قطع المنشارات |
| 2 | الحجم القصير | 240 ملم * 70 ملم |
| 3 | حركة القطع | الحركة العرضية |
| 4 | متابعة من | قناة التثبيت في التشغيل |
| 5 | قطع طاقة المحرك | 2.2 كيلوواط |
| 6 | جهاز امتصاص الغبار | 2.2 كيلوواط × مجموعة واحدة |
| 7 | ضغط الهواء | 0.5~0.7Mpa |
| 8 | طريقة النقل | المضخات |
| 9 | طريقة التحكم | تحكم PLC |
| ستاكر | ||
| 1 | طاولة منحنية | تعمل بالنفط |
| 2 | الطول الاسمي | 4 ~ 6m |
| 3 | طريقة التحكم | تحكم PLC |
