مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001, CE
رقم الموديل:
خط بثق قنوات الكابلات PVC ZS65/132
خط الإنتاج مقدمة موجزة:
| الخصائص | إنتاج عالي | 180-320kg/h للأنواع المختلفة |
| عالية الكفاءة | الجودة المستقرة، والتشغيل الفعال جعل من ذوي الكفاءة العالية | |
| توفير الطاقة | يمكن أن يوفر الطاقة 20-30٪ بواسطة الآلة والبرمجيات. | |
| التحكم الذكي بالذكاء الاصطناعي | برنامج PLC + HYPET للسيطرة على العملية تلقائيًا وحفظ كل حالة صياغة. | |
| معلومات عن الجهاز | الأنواع الشائعة للاستخدام | رأس واحد ، رأس مزدوج ، وأربعة أنواع الرأس |
| شكل وحجم المنتج | يمكن أن يتم ذلك حسب طلب العميل | |
| كمية كاكو | من 30فرا إلى 100فرا عندما يكون PVC 100فرا. | |
| مادة القالب | 4Cr13 مع المعالجة الحرارية HB280-310 | |
| طول القالب المعدل | 200ملم | |
| طول خزان التبريد بالماء | 1200 ملم من القطع مع بعضها البعض | |
| حالة العمل | الطاقة الكهربائية | ثلاثي المراحل، 380 فولت +/- 10٪، 50 هرتز |
| الطاقة الكلية | يعتمد على خطوط مختلفة | |
| مياه التبريد | ≤ 20°C ≥ 0.3Mpa | |
| الماء المضغوط | > 0.3m3/min، > 0.5Mpa | |
| الحجم الكلي (L*W*H) | 22000* 1600* 2500 مم |

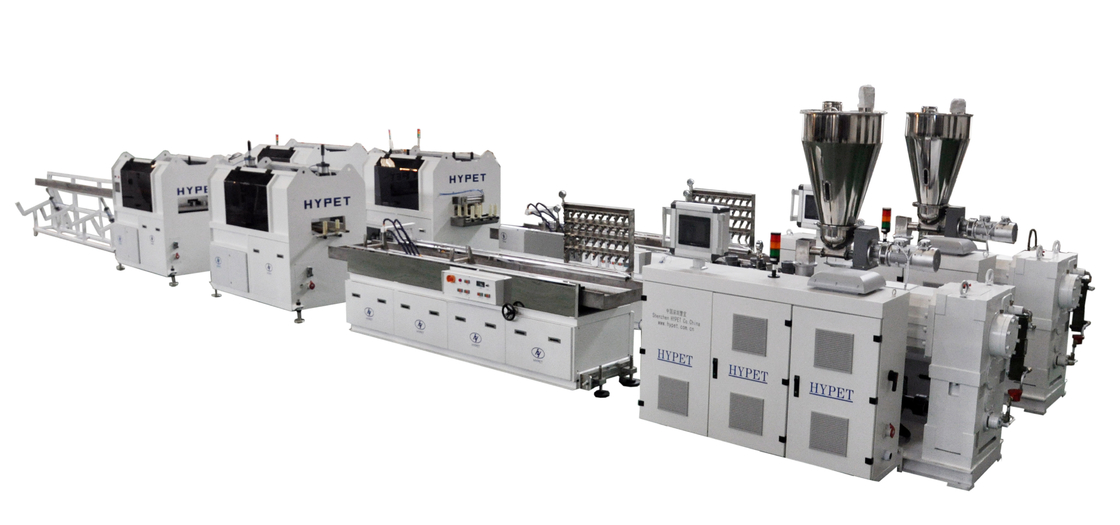

HYZS65/132 مخروط مزدوج المسمار مع HYYF240 قناة الكابل أسفل خط التيار:
| SN | اسم الأجزاء | كمية |
| 1 | HYZS65/132 مخروط مزدوج المسمار مع محرك 37kw | 1 |
| 2 | طاولة معايرة في 4 م مضخة الفراغ 5.5kw*1 مضخة المياه 1.5kw*1 | 1 |
| 3 | وحدة السحب من نوع مخالب اثنين، 1.5kw * 2 مجموعات | 1 |
| 4 | القطع في 2.2kw أحجام القطع ماكس 240 * 70mm | 1 |
| 5 | ستاكر | 1 |
| 6 | إمكانية اختيار جهاز الخرق |
قائمة طلاء قنوات الكابلات:
| SN | اسم القالب | كمية |
| القالب في مواد الرأس الواحد 4Cr13 الفولاذ المقاوم للصدأ | ||
| 1 | 40*30 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 2 | 50 × 25 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 3 | 60*40 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 4 | 60*60 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 5 | 80*60 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 6 | 100*40 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 7 | 100*60 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 8 | 100 × 100 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 9 | 120*80 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 10 | 150*50 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 11 | 150*100 في رأس واحد (قاع واحد + غطاء واحد) | 1 |
| 12 | 200 * 100 في رأس واحد (قاع واحد + غطاء واحد) أحجام خاصة | 1 |
| 13 | 200 * 150 في رأس واحد (قاع واحد + غطاء واحد) أحجام خاصة | 1 |
المواصفات التقنية:
| SN | البنود | الوصف |

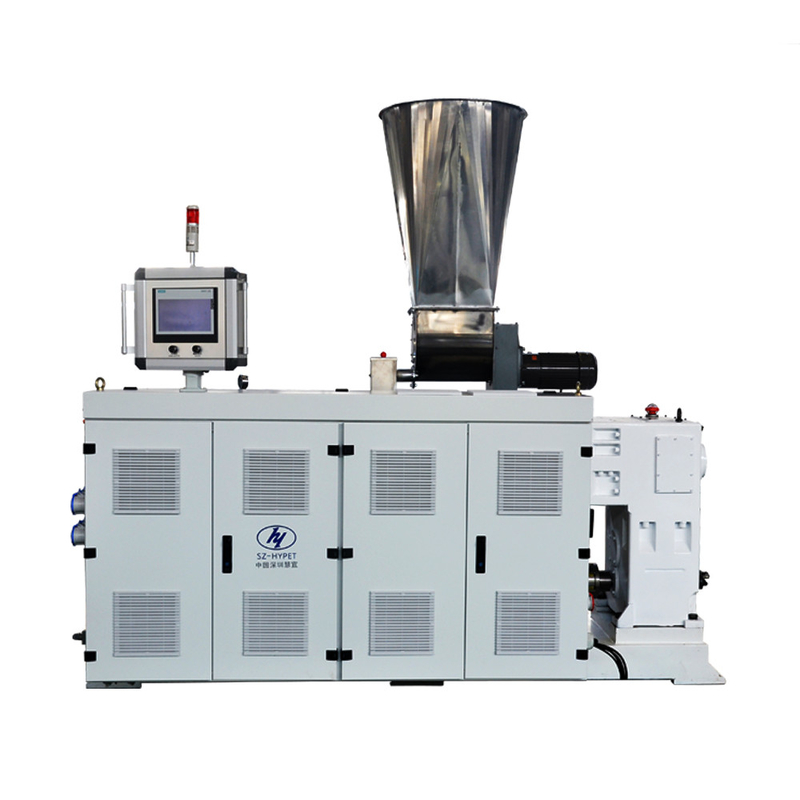

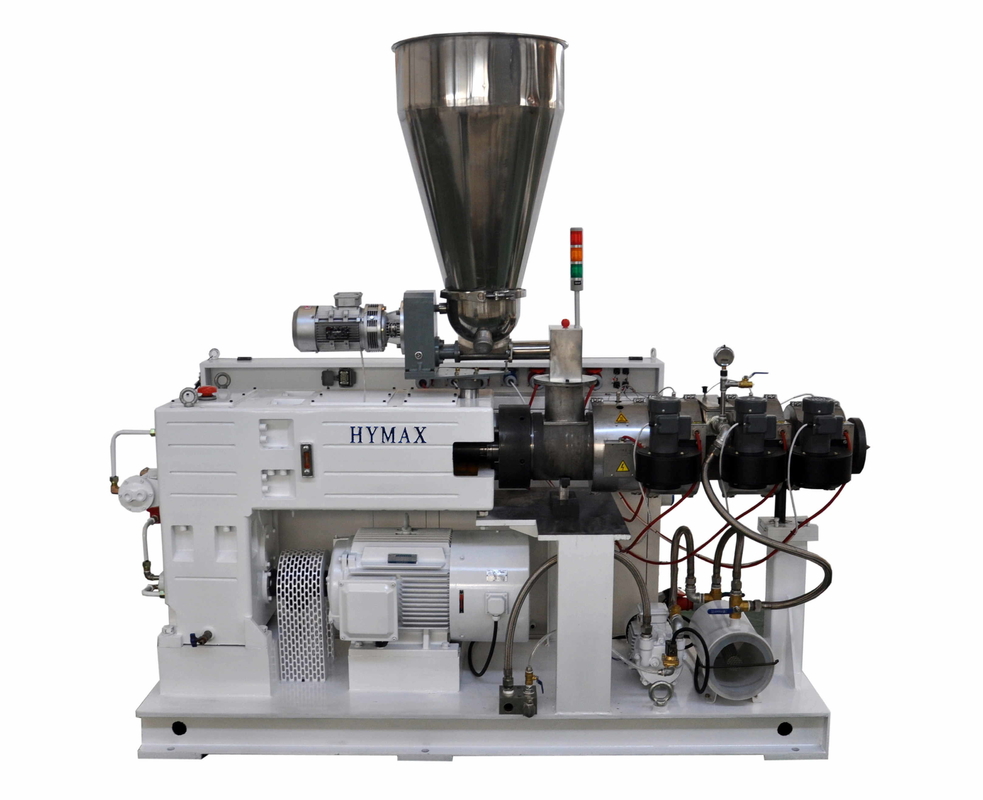

| HYZS65/132 محرك طحن مزدوج المسمار مخروط | ||
| 1 | نموذج المزلق | HYZS-65/132 مخروط مزدوج المسمار |
| 2 | الناتج | 280-320 للشفرة |
| 3 | قطر المسمار | Ø65/132 ملم |
| 4 | مادة المسمار | 38CrMoAlA + سبائك خاص |
| 5 | المعالجة الحرارية | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) |
| 6 | جوهر المسمار |
التحكم التلقائي في درجة الحرارة (تبريد الزيت سيكون خيار) |
| 7 | سرعة الدوران | 0~38 دورة/دقيقة |
| 8 | هيكل البرميل | ثنائي المعدن في جزأين، الجزء الأمامي سيكون مع سبيكة خاصة. |
| 9 | الجزء الأمامي للبرميل | SKD11 مع المعالجة الحرارية |
| 10 | التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) |
| 11 | منطقة التحكم في التدفئة | 4 مناطق |
| 12 | طريقة التدفئة | الألومنيوم المصبوب / السيراميك |
| 13 | طاقة التدفئة | 22 كيلوواط |
| 14 | نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة |
| 15 | قوة التبريد | 0.2kwx2 مجموعات +0.3kW x 1 مجموعة |
| 16 | محول الحرارة والضغط | الصين العلامة التجارية الشهيرة مع الكابل المعزول. |
| 17 | العلامة التجارية لصندوق العدادات | علبة التروس HYMAX المصنوعة من قبل HYPET |
| 18 | مواد السكن | الحديد الصلب |
| 19 | مواد المعدات | 20CrMnTiA |
| 20 | سطح المعدات | صلابة وطحن بدقة عالية |
| 21 | مواد المحور | 40Cr |
| 22 | درجة حرارة الزيت | يتم التحكم بها بواسطة نظامين |
| 23 | مُختم مطاطي | المسمار المخصص من المطاط المستورد المستخدم |
| 24 | محامل | مع علامة تجارية مشهورة وموثوق بها |
| 25 | طعام الجرعة | نوع التغذية المزدوج |
| 26 | قوة المحرك | 1.1kw |
| 27 | نطاق السرعة | 1-50 دورة في الدقيقة |
| 28 | جسر البارود | جسر مضاد للبرودر مع كاكو 3 العالي |
| 29 | التحكم | عاكس من نوع الحمولة الثقيلة |
| 30 | طاقة محرك الغازات الخالية من الفراغ | 2.2 كيلوواط |
| 31 | درجة الفراغ | -0.04Mpa |
| 32 | خزان الفراغ | من السهل أن تكون نظيفة |
| 33 | محرك القيادة | محرك التيار المتردد من نوع ثقيل علامة تجارية مشهورة |
| 34 | قوة المحرك | 37 كيلوواط |
| 35 | جهاز تحكم عاكس التيار | ديلتا الشهيرة بكتابة ثقيلة |
| 36 | نظام التحكم الكهربائي | نظام سيمانز PLC+ HYPET AI التحكم الآلي |
| 37 | المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر أومرون، دلتا / ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة |
| 38 | منطقة درجة حرارة إضافية للطحن | 8 مناطق |
| 39 | حجم الشاشة | 14 ′′ شاشة كبيرة الحجم |
| 40 | كابل الخزانة الكهربائية | من السهل تفكيكها بواسطة المفاصل |
| 41 | محول طاقة إضافي | للجهاز المتدفق إلى الأسفل وغيره |
| أجهزة القيادة من خلال قنوات الكابلات | ||

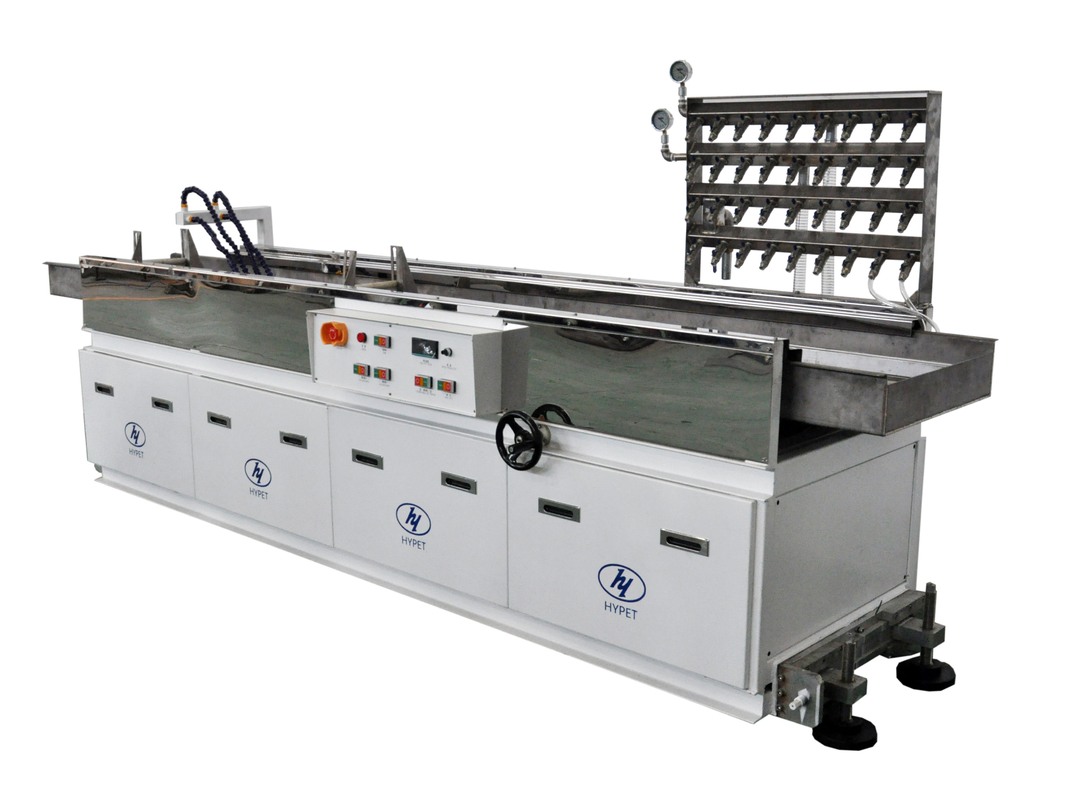

| طاولة المعايرة | ||
| 1 | المواد | الفولاذ المقاوم للصدأ S304 للمواد السقي |
| 2 | الطول | 4,000ملم |
| 3 | ارتفاع المركز | 1,000 ملم |
| 4 | الحد الأقصى لعرض المنتج | 240ملم |
| 5 | حجم تجميع العفن | 320ملم |
| 6 | مضخة الفراغ | 5.5 كيلوواط × مجموعة واحدة |
| 7 | مضخة الماء | 1.5 كيلوواط × مجموعة واحدة |
| 8 | مضخة المجفف الساخن | 1.5kW*2 |
| 9 | مفاصل الفراغ | 20 قطعة |
| 10 | مفاصل أنابيب الماء | 20 قطعة |
| 11 | ارتفاع المركز | 1،000mm +/- 50mm قابل للتعديل |
| 12 | منفصل الغازات المائية | لمضخات متعددة (3) |
| 13 | اتصال الفراغ | Ø50mm *2 |
| 14 | اتصال المياه | Ø50mm *2 |
| 15 | قوة المحرك المتحرك | 0.75 كيلوواط |
| 16 | النطاق المتحرك للأمام والخلف | 800 ملم |
| 17 | النطاق المتحرك الرأسي | 850~960ملم |
| 18 | تعديل الميل | 1-25ملم باليد |
| 19 | تعديل العرض | 1-50 ملم |
| 20 | تعديل اليسار واليمين | 1-120 ملم |
| أخرج | ||
| 1 | نوع السحب | نوع مخلب 2 من أعلى لأسفل |
| 2 | الحجم الأقصى للمنتج | عرض 240 ملم × سمك 70 ملم |
| 3 | عرض كتلة المطاط | 240ملم |
| 4 | أخرج القوة | 30,000 N |
| 5 | السرعة القصوى | 0.5~7m/min |
| 6 | شكل السحب | يمكن أن تكون مناسبة لأشكال مختلفة من المنتجات |
| 7 | الطول الفعلي للدبابير | 2,000ملم |
| 8 | المحرك | محرك التيار المتردد، مع عاكس مشهور |
| 9 | القوة | 1.5 كيلوواط × 2 مجموعات |
| 10 | نوع المشبك ونوع ضبط | 2 أسطوانة فردية |
| 11 | ارتفاع المركز | 1,000ملم |

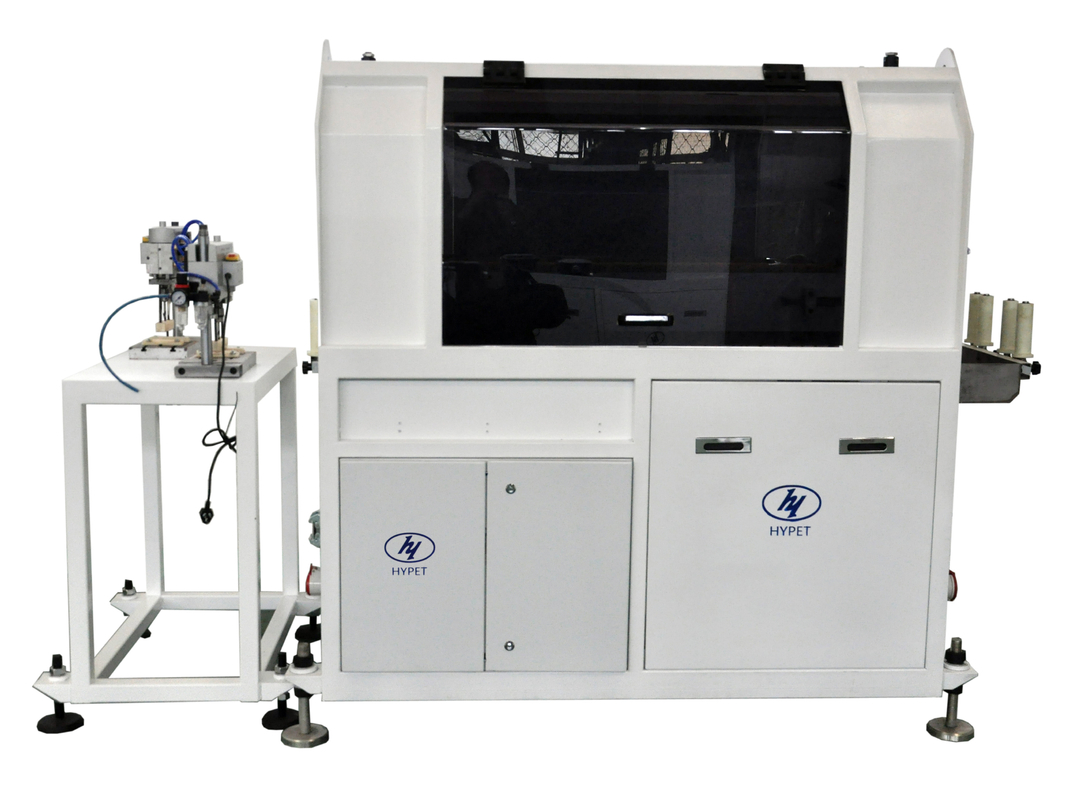

| القطع | ||
| 1 | نوع القطع | أداة قطع المنشارات |
| 2 | الحجم القصير | عرض 240 ملم × سمك 100 ملم |
| 3 | حركة القطع | الحركة العرضية |
| 4 | متابعة من | قناة التثبيت في التشغيل |
| 5 | قطع طاقة المحرك | 2.2 كيلوواط |
| 6 | جهاز امتصاص الغبار | 2.2 كيلوواط × مجموعة واحدة |
| 7 | ضغط الهواء | 0.5~0.7Mpa |
| 8 | طريقة النقل | المضخات |
| 9 | طريقة التحكم | تحكم PLC |
| ستاكر | ||
| 1 | طاولة منحنية | تعمل بالنفط |
| 2 | الطول الاسمي | 4 ~ 6m |
| 3 | مادة المنحدر | MS الصلب الهيكلي الصلب |
| 4 | طريقة التحكم | تحكم PLC |
