| اسم العلامة التجارية: | SHENZHEN HYPET |
| رقم الطراز: | آلة بثق الأنبوب HYPVC-50 / آلة تصنيع الأنابيب البلاستيكية الكهربائية |
| الـ MOQ: | آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية 1 مجموعة |
| السعر: | USD40000/set - USD55000/set |
| وقت التسليم: | آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية 40-60 يوم عمل |
| شروط الدفع: | L / C ، T / T |

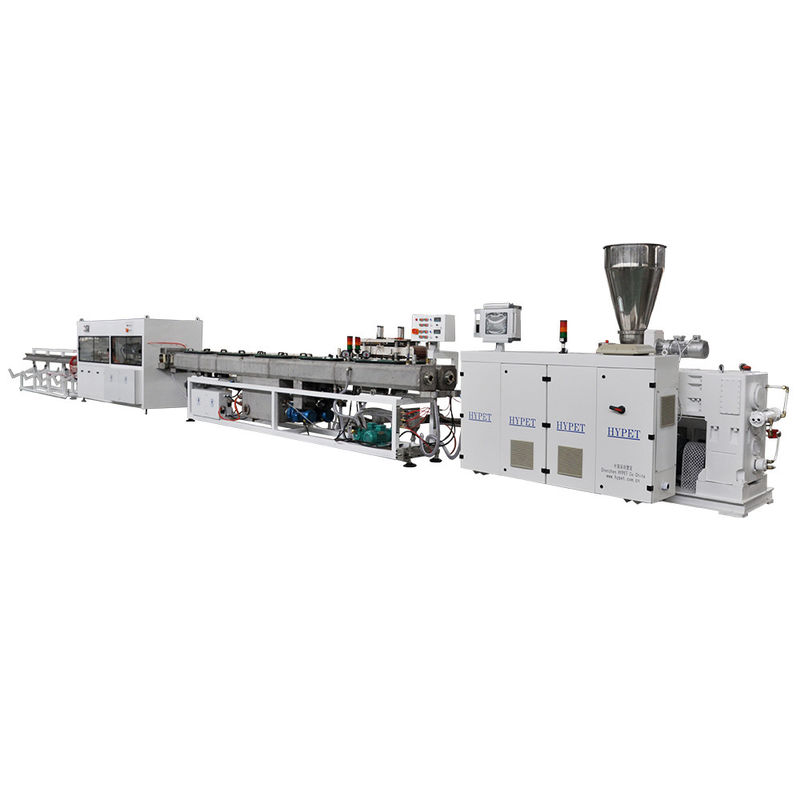

آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية مع أنبوب مزدوج برغي مزدوج 20-50 مم
آلة بثق الأنبوب / تكوين خط إنتاج الأنابيب البلاستيكية الكهربائية
اللودر الأوتوماتيكي - الطارد اللولبي المزدوج المخروطي HYZS65 / 132 - رأس القالب - خزان الفراغ - الطابعة - وحدة السحب - القاطع - المعبئ
آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية مزايا HYPET لخط الأنابيب البلاستيكية 20 مم - 50 مم
الطارد - مع صندوق تروس Hymax وإنتاج عالي بجودة جيدة
رأس القالب - تصميم قناة تدفق واسع لضمان قدرة بثق عالية وذوبان جيد
الإخراج - 12000 كجم / يوميًا بواسطة هذا الطارد
خزانة كهربائية - نوع تلقائي للتحكم PLC في أدوات ناعمة جيدة.
توفير الطاقة - 10-20٪ توفير الطاقة
القاطع - النوع الخالي من الغبار في التكنولوجيا الجديدة
قائمة تكوين آلة بثق الأنبوب / قائمة تكوين آلة تصنيع الأنابيب البلاستيكية الكهربائية
ملاحظة: هذا الجدول كملف مرفق ، وهو مخصص لاختيار التكوين على السطر بأكمله
| SN | أغراض | اختيار التكوين | ملاحظة |
| 1 | نظام مراقبة الإنتاج | نظام التحكم PLC للنظام بأكمله | |
| 2 | نظام التبريد لخزانة التحكم الكهربائية الرئيسية | خزانة كهربائية للتبريد بمروحة | |
| 3 | المحرك الرئيسي | محرك التيار المتردد مع العاكس الشهير | |
| 4 | مقياس الضغط | HYPET درجة الحرارة الفردية والتحكم في الضغط في جزأين | |
| 5 | التحكم في التنظيم الحراري الأساسي | نظام موازنة حرارة حلقة مغلقة داخلية. | |
| 6 | مادة البرغي والبرميل | سبيكة نيترو ثنائية المعدن في جزأين | |
| 7 |
التغذية المزدوجة اللولب |
منع من الجسر المادي. | |
| 8 | كم أنبوب المعاير | كم المعاير النحاس | |
| 9 | القاطع | النوع الخالي من الغبار في التكنولوجيا الجديدة |
آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية حالة الاستخدام
1. آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية الميزات التقنية للخط بأكمله
| SN | تخصيص | وصف | ملاحظة |
| 1 | مادة مناسبة | مسحوق PVC | |
| 2 | نطاق قطر الأنبوب | أنبوبان Ø20-Ø50mm | |
| 3 | سرعة الإنتاج | 1.2 ~ 12 م / دقيقة | |
| 4 | الأعلى.انتاج | 320 كجم / ساعة | |
| 5 | اختبر واقبل | بناءً على صيغة HYPET القياسية. | |
| 6 | ارتفاع المركز | 1،000 ملم | |
| 7 | حجم الخط بالكامل (الطول × العرض × الارتفاع) | 18000 × 1200 × 2200 ملم | |
| 8 | اتجاه العملية | من اليمين إلى اليسار | |
| 9 | لون المعدات | HYPET أبيض اللون | |
| 10 | السيطرة على الإنتاج كله | الرجوع إلى "قائمة التكوين". | |
| ملحوظة | سيتم تغيير قدرة البثق وفقًا لمواد المعالجة وظروف العمل | ||
2. آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية الظروف
| SN | حالة | تخصيص | وصف |
| 1 |
طبيعي >> صفة ظرف حالة |
مكان العمل | استخدام داخلي |
| مصدر الطاقة | لا توجد منطقة خطرة | ||
| رطوبة | 55٪ ~ 85٪ لا تكاثف | ||
| درجة حرارة | 0 ~ 40 ℃ | ||
| 2 |
كهرباء مصدر |
قدرة التركيب | 150 كيلو واط |
| استهلاك الطاقة الفعلي | 50 كيلو واط | ||
| مزود الطاقة | 3P + N + PE | ||
| الجهد / التردد | 380V / 50Hz أخرى يمكن أن تكون الخيار | ||
| 3 | مياه التبريد | درجة حرارة | ≤15 ℃ |
| ضغط المياه | ≥0.3 ميجا باسكال | ||
| تدفق | ~ 15 م3/ ح | ||
| 4 | تكييف هواء | ضغط هواء الضاغط | ≥0.6 ميجا باسكال |
| تدفق | ~ 0.9 م3/ دقيقة |
آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية
آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية المنتجات ذات الصلة
|
نموذج
|
هيز -45
|
هيز -51
|
هيز -55
|
هيز -65
|
HSJZ-80
|
HYZS-92 |
|
قطر المسمار (مم)
|
45/100
|
51/110
|
55/120
|
65/132
|
80/156
|
92/188
|
|
أقصى سرعة دوران للمسمار (rpm)
|
45
|
45
|
45
|
45
|
34.7
|
34.7
|
|
المحرك الرئيسي (KW)
|
15
|
18.5
|
22
|
37
|
55
|
110
|
|
السعة (كجم / ساعة)
|
110
|
150
|
200
|
260
|
400
|
900
|
|
الارتفاع المركزي (مم)
|
1000
|
1000
|
1000
|
1000
|
1100
|
1200
|
|
الوزن الصافي / كغ)
|
3000
|
3000
|
3500
|
4000
|
5500
|
8000
|
|
الأبعاد (م)
|
2.2 * 1.2 * 2.1
|
2.7 * 1.1 * 2.1
|
2.8 * 1.1 * 2.1
|
3 * 1.5 * 2.4
|
4.3 * 1.5 * 2.4
|
5 * 1.6 * 2.5
|
آلة بثق الأنبوب / شروط وأحكام آلة تصنيع الأنابيب البلاستيكية الكهربائية
1. آلة بثق الأنبوب / تدريب وخدمات آلة تصنيع الأنابيب البلاستيكية الكهربائية
1) تعليمات التثبيت الميداني
2) تصحيح أخطاء مجال المعدات والتشغيل التجريبي إذا طلب المشتري ذلك وفقًا للقاعدة.
3) التدريب على التشغيل والصيانة الميدانية لموظفي العميل.
4) تقديم خدمة الاستشارات الفنية على المدى الطويل.
2. آلة بثق الأنبوب / تركيب وتصحيح آلة تصنيع الأنابيب البلاستيكية الكهربائية
عند وصول الماكينة إلى الموقع ، يجب على العميل تثبيتها في الموضع المناسب وفقًا للمواصفات التي يوفرها المورد ؛ومن ثم يجب على المورد إرسال مهندسينه إلى الموقع إذا تمت الموافقة على المتطلبات ، من أجل إرشاد العميل حول التشغيل التجريبي وتصحيح الأخطاء.يجب على العميل توفير الشروط اللازمة للتشغيل التجريبي وتوفير المواد للتشغيل التجريبي ، ويجب أن يقرر شروط المعالجة في التشغيل التجريبي مع مراعاة آراء المورد.
1) يغطي السعر بدء التشغيل المسبق للآلات قبل الشحن في موقع البائع.يلتزم البائع باختبار أداء الآلات.
2) يلتزم المشتري بتوفير المساحة والأدوات والقوى العاملة المناسبة لتشغيل الطلب.
3) لا يشمل هذا السعر العمولة والتركيب في مصنع المشتري.
3. آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية التسعير
1) الاقتباس المذكور أعلاه صالح في غضون 30 يومًا من تاريخ إصدار عرض الأسعار.
2) يجب تحديث تكوين السعر والآلات وتأكيده من قبل البائع في حالة تجاوز عرض الأسعار فترة الصلاحية.
3) يستند الاقتباس المذكور أعلاه إلى الأعمال السابقة.النقل البحري والتعبئة الخشبية مستبعدة.
4) السعر لا يغطي تكلفة مواد الاختبار.سيتم توفير مواد الاختبار من قبل المشتري.أو سيقوم البائع بشراء المواد حسب طلب المشتري بتكلفة المشتري.
5) السعر لا يشمل تكلفة التشغيل في موقع المشتري.
يحتفظ البائع بالحق في تعديل مواصفات وتصميم الماكينة من أجل تحسين جودة المنتج.
4. آلة بثق الأنبوب / آلة تصنيع الأنابيب البلاستيكية الكهربائية شروط الدفع
1) T / T و L / C (غير قابل للإلغاء ، في الأفق) كلاهما مقبول.
2) يجب دفع 30٪ من إجمالي قيمة العقد مقدمًا عن طريق T / T ، ويجب دفع الرصيد 70٪ من القيمة الإجمالية قبل الشحن في مصنع البائع ، ونحن نقبل كلا من T / T و L / C 90 يومًا.
