مكان المنشأ:
الصين
اسم العلامة التجارية:
SHENZHEN HYPET
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
آلة بثق الأنبوب HYPPR-32 PE PPR
فيديو
فيديو

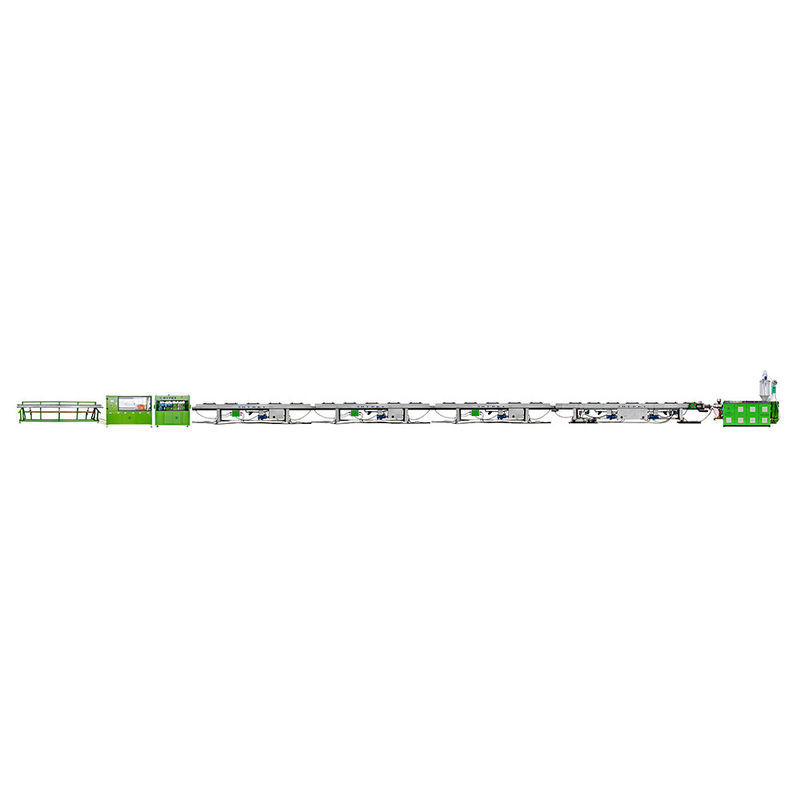

آلة بثق الأنبوب PE PPR 20-32
آلة بثق الأنبوب PE PPR 20-32 تكوين خط الإنتاج
محمل الفراغ الأوتوماتيكي - القادوس - الطارد أحادي اللولب HYSJ90 / 33 - آلة بثق خط التصديق HYSJ25 / 25 - رأس القالب - خزان الفراغ - خزان الرش - Pringter - وحدة السحب - القاطع - المعبئ / الملفوف
آلة بثق الأنبوب PE PPR 20-32 مزايا فريدة HYPET باستثناء نفس الميزات مع مورد آخر.
أ.التركيز على الحجم الشائع الاستخدام 20-32 مم ، الإخراج يصل إلى 320 كجم / ساعة
ب.آلة بثق عالية الجودة + رأس عالي الجودة لضمان إنتاجية عالية وجودة أنابيب عالية
ج.صندوق الفراغ لون طبيعي وخالي من الطلاء وجودة عالية ودقة تحكم عالية
د.وحدة الجر لنظام التحكم المؤازر ، نطاق سرعة واسع ومستقر ودائم
ه.نظام قطع فعال ومستقر
F.جودة عالية وبأسعار في متناول الجميع
ز.تتحكم شركة Siemens PLC في خط الإنتاج بالكامل ، وبرنامج HYPET ، والتكوين العالي
آلة بثق الأنبوب PE PPR 20-32 قائمة التكوين
ملاحظة: هذا الجدول كملف مرفق ، وهو مخصص لاختيار التكوين على السطر بأكمله
| SN | أغراض | اختيار التكوين | ملاحظة |
| 1 | نظام مراقبة الإنتاج | نظام التحكم PLC | |
| 2 | نظام التبريد لخزانة التحكم الكهربائية الرئيسية | خزانة تبريد المروحة | |
| 3 | المحرك الرئيسي | محرك التيار المتردد مع العاكس الشهير | |
| 4 | مقياس الضغط | HYPET درجة الحرارة الفردية والتحكم في الضغط في جزأين | |
| 5 | مادة البرغي ونوع البرميل | سبيكة نيترو ثنائية المعدن في طبقتين | |
| 6 | يموت رأس | رأس يموت عالي السرعة في التقنية الألمانية | |
| 7 | كم أنبوب المعاير | كم المعاير النحاس | |
| 8 | القاطع | تشيبليس في التكنولوجيا الجديدة |
آلة بثق الأنبوب PE PPR 20-32 شروط الاستخدام
1. آلة بثق الأنبوب PE PPR 20-32 الميزات التقنية للخط كله
| SN | تخصيص | وصف | ملاحظة |
| 1 | مادة مناسبة | حبيبات طاعون المجترات الصغيرة | |
| 2 | نطاق قطر الأنبوب | 20 ~ 32 ملم | |
| 3 | سرعة الإنتاج | 2 ~ 20 م / دقيقة | |
| 4 | الأعلى.انتاج | 320 كجم / ساعة | |
| 5 | اختبر واقبل | بناءً على صيغة HYPET القياسية. | |
| 6 | ارتفاع المركز | 1،050 ± 50 مم | |
| 7 | حجم الخط بالكامل (الطول × العرض × الارتفاع) | 38000 × 1400 × 2300 ملم | |
| 8 | اتجاه العملية | من اليمين إلى اليسار | |
| 9 | لون المعدات | HYPET أبيض اللون | |
| 10 | السيطرة على الإنتاج كله | الرجوع إلى "قائمة التكوين". | |
| ملحوظة | سيتم تغيير قدرة البثق وفقًا لمواد المعالجة وظروف العمل | ||
2. آلة بثق الأنبوب PE PPR 20-32 حالة الظروف
| SN | حالة | تخصيص | وصف |
| 1 |
طبيعي >> صفة ظرف حالة |
مكان العمل | استخدام داخلي |
| مصدر الطاقة | لا توجد منطقة خطرة | ||
| رطوبة | 55٪ ~ 85٪ لا تكاثف | ||
| درجة حرارة | 0 ~ 40 ℃ | ||
| 2 |
كهرباء مصدر |
قدرة التركيب | 250 كيلو واط |
| استهلاك الطاقة الفعلي | 150 كيلو واط | ||
| مزود الطاقة | 3P + N + PE | ||
| الجهد / التردد | 380V / 50Hz ، يمكن أن يكون الخيار الآخر | ||
| 3 | مياه التبريد | درجة حرارة | ≤15 ℃ |
| ضغط المياه | ≥0.3 ميجا باسكال | ||
| تدفق | ~ 15 م3/ ح | ||
| 4 | تكييف هواء | ضغط هواء الضاغط | ≥0.6 ميجا باسكال |
| تدفق | ~ 0.9 م3/ دقيقة |
آلة بثق الأنبوب PE PPR 20-32 مخطط الإخراج مع المعلمات التفصيلية
أبعاد الأنبوب (كمرجع)
| رقم. | OD (مم) | سمك الجدار (مم) | ||
| S-3.2 | 4 س | S-5 | ||
| 1 | 20 | 2.8 | 2.3 | 2.0 |
| 2 | 25 | 3.5 | 2.8 | 2.3 |
| 3 | 32 | 4.4 | 3.6 | 2.9 |
آلة بثق الأنبوب PE PPR 20-32 إنتاج الأنابيب (تقديري)
| إخراج الرسم البياني -6 بار | |||||
| رقم. | OD (مم) | سمك الجدار (مم) | الوزن / متر | سرعة الخط | انتاج | |
| 1 | 20 | 2.3 | 0.12 | 12 متر / دقيقة | 85 كجم / ساعة |
| 2 | 25 | 2.8 | 0.18 | 10 متر / دقيقة | 108 كجم / ساعة |
| 3 | 32 | 3.6 | 0.30 | 6 متر / دقيقة | 107 كجم / ساعة |
آلة بثق الأنبوب PE PPR 20-32
آلة بثق الأنبوب PE PPR 20-32 الشروط والأحكام
1. آلة بثق الأنبوب PE PPR 20-32 التدريب والخدمات
1) تعليمات التثبيت الميداني.
2) تصحيح أخطاء مجال المعدات والتشغيل التجريبي إذا طلب المشتري ذلك وفقًا للقاعدة.
3) التدريب على التشغيل والصيانة الميدانية لموظفي العميل.
4) تقديم خدمة الاستشارات الفنية على المدى الطويل.
2. آلة بثق الأنبوب PE PPR 20-32 التثبيت والتصحيح
عند وصول الماكينة إلى الموقع ، يجب على العميل تثبيتها في الموضع المناسب وفقًا للمواصفات التي يوفرها المورد ؛ومن ثم يجب على المورد إرسال مهندسينه إلى الموقع إذا تمت الموافقة على المتطلبات ، من أجل إرشاد العميل حول التشغيل التجريبي وتصحيح الأخطاء.يجب على العميل توفير الشروط اللازمة للتشغيل التجريبي وتوفير المواد للتشغيل التجريبي ، ويجب أن يقرر شروط المعالجة في التشغيل التجريبي مع مراعاة آراء المورد.
1) يغطي السعر بدء التشغيل المسبق للآلات قبل الشحن في موقع البائع.يلتزم البائع باختبار أداء الآلات.
2) يلتزم المشتري بتوفير المساحة والأدوات والقوى العاملة المناسبة لتشغيل الطلب.
3) لا يشمل هذا السعر العمولة والتركيب في مصنع المشتري.
3. آلة بثق الأنبوب PE PPR 20-32 التسعير
1) الاقتباس المذكور أعلاه صالح في غضون 30 يومًا من تاريخ إصدار عرض الأسعار.
2) يجب تحديث تكوين السعر والآلات وتأكيده من قبل البائع في حالة تجاوز عرض الأسعار فترة الصلاحية.
3) يستند الاقتباس المذكور أعلاه إلى الأعمال السابقة.النقل البحري والتعبئة الخشبية مستبعدة.
4) السعر لا يغطي تكلفة مواد الاختبار.سيتم توفير مواد الاختبار من قبل المشتري.أو سيقوم البائع بشراء المواد حسب طلب المشتري بتكلفة المشتري.
5) السعر لا يشمل تكلفة التشغيل في موقع المشتري.
6) يحتفظ البائع بالحق في تعديل مواصفات وتصميم الجهاز من أجل تحسين جودة المنتج.
4. آلة بثق الأنبوب PE PPR 20-32 شروط الدفع
1) T / T و L / C (غير قابل للإلغاء ، في الأفق) كلاهما مقبول.
2) يجب دفع 35٪ من إجمالي قيمة العقد مقدمًا ، ويجب دفع 65٪ المتبقية من القيمة الإجمالية قبل الشحن في مصنع البائع.
5. آلة بثق الأنبوب PE PPR 20-32 وقت التسليم
1) عندما يصبح العقد ساري المفعول ، يجب تسليم الماكينة في غضون 45 يومًا من استلام الدفعة المقدمة.وستعمل المعدات بشكل طبيعي بعد التصحيح في غضون أسبوعين بعد الوصول.
2) أثناء الإنتاج ، شريطة أن يطلب المشتري تعديل مواصفات الطلب ، يجب على المشتري إخطار البائع بهذا التعديل في شكل كتابي.عند استلام الإشعار ، سيقدم البائع للمشتري تكلفة هذا التعديل ويخطر المشتري بأي تأخير محتمل بسبب هذا التعديل.
6. آلة بثق الأنبوب PE PPR 20-32 شحن التصحيح
يدفع المشتري ثمن تذكرة الطائرة ذهابًا وإيابًا إلى الخارج والطعام والإقامة في بلد المشتري أثناء التصحيح.ويتعين على العميل دفع أجر الفنيين
7. آلة بثق الأنبوب PE PPR 20-32 شرط الضمان
1) الضمان سنة واحدة (باستثناء العامل البشري وأجزاء التآكل).
2) في ظل ظروف العمل المناسبة ، 12 شهرًا من تاريخ اكتمال التشغيل في موقع المشتري ، ويجب أن يكون ذلك في غضون 14 شهرًا على الأكثر من تاريخ إصدار بوليصة الشحن.
