مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001,CE
رقم الموديل:
خط أنابيب فردي PP 20-32 مم مع 3 طبقات
فيديو
فيديو

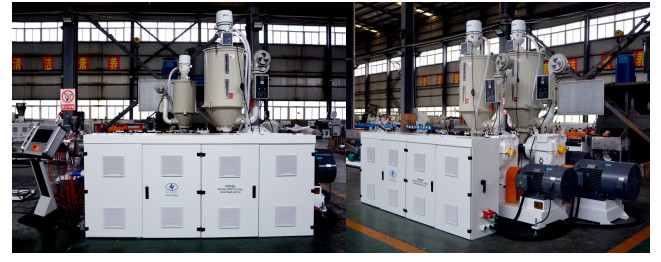

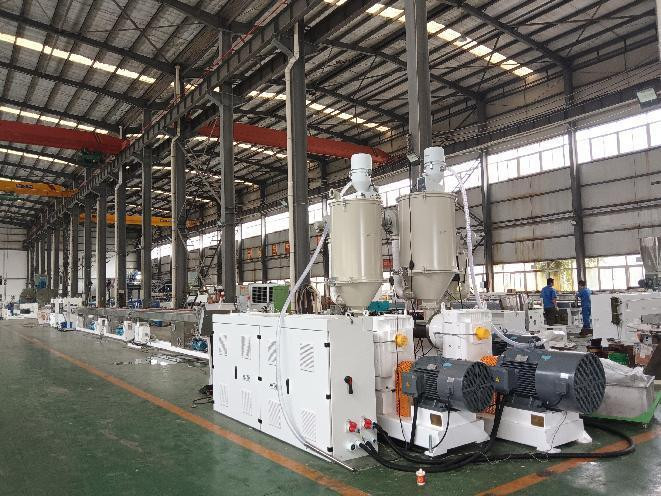

20-32خط أنابيب واحد PP مليمتر مع 3 طبقات و 3 ألوان من قبل 75/33 و 45/30 &طواحين 45/30
تخصصمن(ب)(ب)بإيبخط
| SN | البنود | التخصص | |
| 1 | إنتاج كبير | 180kg/h عند سرعة عالية 20m/min | |
| 2 | أجهزة التطويق | مجهزة بـ HYSJ75/33 مجموعة واحدة ، HYSJ45/30 مجموعتين ، وهي عالية الكفاءة وتوفير الطاقة. | |
| 3 | جودة عالية في أجزاء الآلات | دلتا / إيه بي بي عاكس ثقيل، سيمنز شنايدر، أومرون، مكونات RKC، سيمنز موتور، مضاد الجسر مزدوج المسمار تغذية. | |
| 4 | خط الإنتاج | آلات عالية السرعة لتلبية الهدف المصمم. | |
1أجزاء الخط الرئيسي:
| SN | البنود الرئيسية | كمية | ||
| 20-32mm PP خط أنابيب واحد 3 طبقات و 3 ألوان | ||||
| 1 | HYSJ75/33 طاحونة مفردة المسمار 75 كيلوواط من طاقة المحرك | مجموعة واحدة | ||
| 2 | HYSJ45/30 طاحونة الزناد الواحد 1.8 كيلوواط قوة المحرك | مجموعتان | ||
| 4 | HYSJ25/25 محرك طفرة مفرد للمسامير الأربعة اللون | مجموعة واحدة | ||
| 5 | محمول آلي الفراغ AL300 | 3 مجموعات | ||
| 6 | المجفف الساخن HD200 | مجموعة واحدة | ||
| 7 | المجفف الساخن HD50 | مجموعتان | ||
| 9 | 3 طبقات من التطويق الموحد: G32 عالية السرعة في درجة الضغط 2 | مجموعة واحدة | ||
| 10 | خزان الفراغ في 9000 ملم | مجموعة واحدة | ||
| 11 | خزان التبريد في 6000 ملم | 2 مجموعة | ||
| 13 | سحب الوحدة محطة واحدة 2-20 م/دقيقة، مخالب 2 في نظام الخدمة | مجموعة واحدة | ||
| 14 | محطة واحدة للقطعة عالية السرعة بدون رقائق | مجموعة واحدة | ||
| 15 | محطة واحدة من الستاكر | مجموعة واحدة | ||
| المعدات المساعدة | ||||
| 1 | طابعة الليزر فوق البنفسجية 10W | مجموعة واحدة | ||
| 2 | المبرد 12AD | مجموعة واحدة | ||
| 3 | برج المياه 60T | مجموعة واحدة | ||
| 4 | محطم 20 حصان | مجموعة واحدة | ||
| 5 | آلة خيوط شبه أوتوماتيكية لأنابيب PPH، خيوط GAS، خيوط مخروطية، 1/2 "، 3/4 "، و 1" | مجموعة واحدة | ||
ملاحظات:
1شروط السعر والمقصد خارج المصنع ووهان الصين
2طريقة الدفع: سيتم دفع 40% من المبلغ الإجمالي بواسطة T/T كودائع، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو بواسطة L/C لا رجعة فيها عند الرؤية.
3مدة التسليم: 60 يوما بعد استلام الودائع.
4فترة الصلاحية: 30 يوما بعد ضمان
5. الضمان: سنة واحدة للطبيعي، والبرميل والمسمار وصندوق العدادات هو لمدة 1.5 سنوات
6التدريب: متاح في الصين وفي متجر العملاء
7التشغيل: السعر لا يغطي تكلفة مواد الاختبار. سيتم توفير مواد الاختبار من قبل المشتري.أو البائع سوف يشتري المواد كما طلب من قبل المشتري على حساب المشتري.
8هذا السعر لا يشمل التشغيل والتركيب في مصنع المشتري.
1 HYSJ75/33 واحدمحرك طفرة
| SN | الجزء | البند | الوصف | |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-75/33 مسدس واحد | |
| الناتج | 220 كجم/ساعة لـ PP | |||
| ارتفاع المركز | 1000ملم | |||
| البعد |
4450 × 1350 × 2200 ملم |
|||
| الوزن | 3000 كجم | |||
| 2 | إربط | قطرها | Ø75 ملم | |
| نسبة تعريف المسمار | 33:1 | |||
| سرعة المسمار | 120 دورة في الدقيقة | |||
| المواد | 38CrMoAlA + سبائك خاص | |||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | |||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | |||
| 3 | البرميل | المواد | برميل ثنائي المعدن | |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | |||
| منطقة التحكم في التدفئة | 5 مناطق | |||
| طريقة التدفئة | سخانات الألومنيوم المصبوب | |||
| طاقة التدفئة | 4.2 kw x 5 مجموعات | |||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | |||
| قوة التبريد | 0.2 kw x 5 مجموعات | |||
| 4 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 | |
| مواد المعدات | 20CrMnTi | |||
| سطح المعدات | صلابة وطحن بدقة عالية | |||
| مواد المحور | 40Cr | |||
| 5 | محرك القيادة | طاقة المحرك المتردد | محرك التيار المتردد 75 كيلوواط |
| جهاز تحكم عاكس التيار | عاكس دلتا من النوع الثقيل | ||
| 6 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| خيار التحكم: | يمكن تقديم RKC والسيطرة التقليدية | ||
| المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | مصممة وفقا لمنطقة التدفئة الفعلية |
2HYSJ45/30 واحدمحرك طفرة
| SN | الجزء | البند | الوصف | |
| 1 | محرك التفريغ | نموذج المزلق | HYSJ-45/30 ملف واحد | |
| الناتج | 50 كجم/ساعة لـ PP | |||
| ارتفاع المركز | 1000ملم | |||
| البعد | 2000 × 1100 × 1900 ملم | |||
| الوزن | 900 كجم | |||
| 2 | إربط | قطرها | Ø45 ملم | |
| نسبة تعريف المسمار | 30:1 | |||
| سرعة المسمار | 107 دورة في الدقيقة | |||
| المواد | 38CrMoAlA + سبائك خاص | |||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | |||
| جوهر المسمار | التحكم التلقائي في درجة الحرارة | |||
| 3 | البرميل | المواد | برميل ثنائي المعدن | |
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | |||
| منطقة التحكم في التدفئة | 3 مناطق | |||
| طريقة التدفئة | سخانات الألومنيوم المصبوب | |||
| طاقة التدفئة | 2.8 كيلو واط × 3 مجموعات | |||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | |||
| قوة التبريد | 0.075كيلوواط × 3 مجموعات | |||
| 4 | صندوق التروس | مواد السكن | الحديد الصلب QT-500 | |
| مواد المعدات | 20CrMnTi | |||
| سطح المعدات | صلابة وطحن بدقة عالية | |||
| مواد المحور | 40Cr | |||
| 5 | محرك القيادة | طاقة المحرك المتردد | 18محرك التيار المتردد بقوة 5 كيلوواط | |
| جهاز تحكم عاكس التيار | عاكس دلتا من النوع الثقيل | |||
| 6 | نظام التحكم الكهربائي | نظام PLC | نظام التحكم الكامل لشركة سيمنز مع برنامج HYPET |
| خيار التحكم: | يمكن تقديم RKC والسيطرة التقليدية | ||
| المكونات الكهربائية | العلامات التجارية في سيمنز، شنيدر RKC أومرون، ABB، فوجي، وأجزاء صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | مصممة وفقا لمنطقة التدفئة الفعلية |
4 HY25/25 طاحونة مفردة
| المواصفات | الوصف |
| البرميل | 38CrMoAIA،التنيتر |
| إربط | 38CrMoAIA،التنيتر |
| الناتج | 5kg/h لـ PP |
| قطعة من المسمار | Ø25ملم |
| المسمار L/D | 25:1 |
| قوة القيادة | 1.5 كيلوواط |
| جهاز التحكم بالحركات | عاكس التيار المتردد، دلتا |
5 محمول أوتوماتيكي فراغ
| المواصفات | المعلم |
| النموذج | AL300 |
| نموذج العمل | نوع الحث |
| القوة | 0.75كيلوواط، 3P |
| السعة | 350 كجم |
| الحجم | 3L |
| قطر خرطوم التغذية | ف38ملم |
| وقت التغذية | 8-10 ثواني |
| أبعاد الجسم | 370×385×700ملم |
| أبعاد الهوبر | 230 × 210 × 429 ملم |
| الوزن | 51 كجم |
6 مجفف ساخن
| المواصفات | المعلم |
| رقم الطراز | HD50 |
| السعة | 50 كجم |
| التدفئة | 3.9 كيلوواط |
| مُنفّس | 150 واط |
| القوة | 380 فولت 3P 50 هرتز |
| البعد | 1146 × 810 × 460 مم |
| حجم القاعدة | 167 × 160 × Φ71 مم |
| الوزن الصافي ((كغ) | 44 كجم |
7 تشغيل الطحن: منفذ واحد 3 طبقات و 3 ألوان من G32 عالية السرعة في 2 درجة الضغط
| المواصفات | الوصف |
| طريقة التصميم | طبقاً للتقنية من ألمانيا |
| أحجام الأنابيب | 1/2×3.4ملم، 1/2×2.8ملم، 3/4×3.9ملم، 3/4×3.3ملم، 1×4.9ملم، 1×3.7ملم، 20×2.8ملم، 20×3.4ملم، 25×3.5ملم، 25×4.2ملم، 32×2.9ملم، 32×4.4ملم، 32×5.4ملم |
| مادة رأس الطلاء | 40CrMo |
| مواد غطاءات المعايرة | النحاس |
| قناة التدفق | ملصق بالكروم |
| وظيفة أنبوب Bright | مع HYPET أكثر إشراقاً |
| سخان | أجهزة التدفئة من الفولاذ المقاوم للصدأ |
8 خزان الفراغ محطة مزدوجة في 9،000 ملم
| SN | اسم الأجزاء | الصورة | المواصفات |
| 1 |
الفراغ الخزان |
المواد | الصلب المقاوم للصدأ 304 |
| الطول | 9000ملم | ||
| ارتفاع المركز | 1000 ملم | ||
| إشارة. | 20-32ملم | ||
| عدد الأنابيب | 2 أنابيب | ||
| قوة المحرك المتحرك | 0.75 كيلوواط | ||
| النطاق المتحرك الأمامي والخلفي | 700 ملم | ||
| تعديل اليسار واليمين | 50ملم | ||
| غطاء في الأعلى | الزجاج المقاوم | ||
| 2 | نظام رذاذ الفوهة | عدد الفوهات | 208 قطعة |
| أرقام أنابيب رش المياه | 4 قطع | ||
| نوع الفوهة | التبريد المكثف الذري | ||
| رذاذ الفم | G3/4 | ||
| دعامة الأنابيب | دعامة ثابتة ذات عجلات |
| 3 |
تحكم درجة حرارة المياه ومستوىها
|
تحكم درجة حرارة الماء | تحكم الصمام التلقائي |
| مراقبة مستوى المياه | نظام الحلقة المغلقة الكرة العائمة | ||
| سلامة الضغط | صمام السلامة مثبت |
| 4 | مرشح المياه | مرشح | مجموعتان في G2 مع طريق مرور |
| نظف المرشح | عن طريق خط مرور لتنظيف المرشح | ||
| إعصار الفراغ | نعم، مع ذلك | ||
| وظيفة الصمت | جهاز الصمت | ||
| 5 | مضخة الفراغ | قوة محرك مضخة الفراغ | 2.2 كيلو واط × 2 مجموعة |
| نوع المضخة | تقنية الصفائح المستديرة من سيمنز | ||
| غيرها | ضوضاء منخفضة | ||
| فوهة امتصاص الفراغ | بوابتين في كل جانب من خزان | ||
| 6 | مضخة الماء | حجم أنابيب دخول المياه | G1 |
| حجم أنبوب المياه الخارجي | G2 | ||
| قوة محرك مضخة المياه | 1.5 كيلو واط × 2 مجموعات |
9 خزان التبريد في 6000 ملم
| المواصفات | الوصف |
| مجموعة الأنابيب | Ø20-32mm في محطة مزدوجة |
| طول صندوق الفراغ | 6,000ملم |
| البناء | غسيل المغسلة |
| قوة مضخة المياه | بدون |
| المواد | الصلب المقاوم للصدأ 304 |
| أنبوب الدخول | G1 |
| أنبوب الخروج | G2 |
11وحدة الإنزالمحطة واحدة 2-20م/دقيقة، 2 مخلبs في نظام الخدمة
| المواصفات | الوصف |
| قطر الأنابيب | Ø20-32mm في محطة واحدة |
| ارتفاع المركز | 1000ملم |
| عدد اليرقات | مخالب 2 في صف واحد |
| توزيع اليرقات | أعلى أسفل في صف واحد |
| مكافحة اليرقات العليا | يتم التحكم بها بواسطة أسطوانة على كل جانب من جانب السلسلة |
| رقم البلاستيك | 2 قطع |
| مكافحة اليرقات السفلية | ثابتة |
| طريقة القيادة | مدفوع بالحزام المطاطي |
| نوع الحزام | الحزام المسطح |
| عرض الحزام | 56ملم |
| طول الجر الفعلي | 1000ملم |
| سرعة القيادة | 2-20 م/دقيقة |
| صندوق التروس | المحرك مع علبة التروس المروحة القوية |
| نوع المحرك | محرك الخدمة |
| قوة المحرك | 0.85 كيلوواط × 1 مجموعة مع نظام التحكم في الخدمة |
| قوة الجر | 3,000 N |
| نظام القياس | بواسطة المشفر |
| وضع التحكم | المضخات |
| ضغط الضغط على الأنابيب | مقاسات الحرارة |
| وضعية اليرقة لأسفل | ثابتة |
| ضغط الهواء | 0.4-0.6Mpa |
12 سرعة عالية cالقطع بدون الوركمحطة واحدة
| المواصفات | الوصف |
| قطر الأنابيب | Ø20-32mm في محطة واحدة |
| سرعة القطع | 30 متر/دقيقة |
| شكل الشفرة | شفرة دائرية |
| قطع الطريق | قاطعة ذبابة |
| طريقة التغذية | الهواء الميكانيكي |
| طريق العقدة | من النيلون |
| وضع متابعة | لا.. |
| محرك الثورة | لا.. |
| محرك القطع | 5.5 كيلو واط × مجموعة واحدة |
| سمك القطع | 8 ملم |
| النظام الهيدروليكي | لا.. |
| التشذيب | لا.. |
| حلقة انزلاق | لا.. |
| نظام التحكم | نظام التحكم الآلي لـ PLC |
13 ستاكر محطة واحدة
| المواصفات | الوصف |
| طاولة منحنية | تعمل بالنفط |
| الطول الاسمي | 4-5 مترات |
| أحجام الأنابيب | 20-32ملم |
| مادة المنحدر | MS الصلب الهيكلي الصلب |
14 طابعة ليزر
| مشروع | جدول المعلمات | الأشعة فوق البنفسجية 10W | |||
| الخصائص | مواد الآلة | أكسدة الرملية من كل الألومنيوم | |||
| الليزر | مولد ليزر الأشعة فوق البنفسجية ، عمر الخدمة هو أكثر من 20000-30000 ساعة | ||||
| طول موجة الليزر | 355nm | ||||
| قوة الخروج | ≥12 واط | ||||
| سرعة العلامة | ≤12000mm/s | ||||
| جهاز التحكم | 10جهاز تحكم باللمس بطول 2 بوصة | ||||
| نظام التبريد | التبريد بالماء (مع جهاز التبريد) | ||||
| المعلم | عدسة التركيز | 210 ملم | |||
| الحد الأدنى لعرض الخط | 0.01ملم | ||||
| دقة التكرار | 0.001ملم | ||||
| نطاق العلامة | 110 ملم × 110 ملم (اختياري) | ||||
| وضع تحديد الموقع | إشارة الضوء الأزرق | ||||
| عدد الصفوف | أي خط داخل نطاق العلامة | ||||
| سرعة خط الإنتاج | 0~ 130m/min (اعتمادا على المواد) | ||||
| البرمجيات | متعددة اللغات | الإنجليزية، الإسبانية، الألمانية، الصينية، الروسية، العربية، الخ | |||
| الولاية القضائية | سلطة إدارة المستخدمين المتعددين | ||||
| نظام تشغيل | نظام لينكس | ||||
| الوضع الرصاصي | الستاتيكية، التناظرية، مكشف | ||||
| إشارة محجوزة | البدء، حالة الطباعة، النهاية، الخطأ | ||||
| حماية البيانات | مع انقطاع الطاقة الطاقة لحماية البيانات | ||||
| مراقبة | توفير وظيفة إنذار فائقة السرعة | ||||
| العبور | إزالة التقاطعات تلقائية | ||||
| برامج التشفير | إرسال الرموز الآلية المفردة والمزدوجة | ||||
| نوع الدعم | النمط | الصينية والإنجليزية، الأرقام، التقليدية، الخ | |||
| تنسيق الملف | BMP/DXF/HPGL/JPEG/PLT | ||||
| الرمز الشريطي | كود 39، كود 128، كود 126، كور | ||||
| معايير الخدمة | إمدادات الطاقة | 220 فولت / 50 هرتز | |||
| استهلاك الطاقة | 800 واط | ||||
| الوزن الصافي للآلة | 40 كجم | ||||
| الأبعاد الكلية | 640ملم×160ملم×206ملم | ||||
15 آلة خيوط شبه أوتوماتيكية لأنابيب PPH،خيوط غاز،خيوط مخروطية 1/2 "، 3/4 "، 1"
| المواصفات التقنية الرئيسية | المواصفات |
| قوة متطابقة | تحكم سرعة التردد المتغير 3.0KW (380V) |
| هيكل الجهاز | الأفقية |
| نطاق القطر | تحت 1 " (33mm) (يمكن تخصيصها لزيادة أو تقليل) |
| الناتج | 3800 رأس /8 ساعات (غير محددة) |
| التشغيل الآلي | جهاز تحكم شاشة اللمس PLC، شبه أوتوماتيكي (تفريغ يدوي، معالجة الخيوط التلقائية) |
| الملحقات | سكين الخيط الخارجي والمنشآت كل مجموعة |
17 المبرد
| البند | المواصفات | ||
| النموذج | HYAC-20AD | ||
| قدرة التبريد الاسمية | 7 درجة مئوية | كيلو كالوريا/ساعة | 46861 |
| كيلو | 54.49 | ||
| 12 درجة مئوية | كيلو كالوريا/ساعة | 55788 | |
| كيلو | 64.87 | ||
| أقصى استهلاك للطاقة | كيلو | 19.09 | |
| مصدر الطاقة | 3PH 380-415V 50HZ/60HZ | ||
| مادة تبريد | النوع | R22 ((R407C/R410A/R134A/R404A) | |
| التحكم | صمام التوسع الحراري | ||
| ضاغط | النوع | المجلد الحجري | |
| القوة | كيلو | 7.945 × 2 | |
| المكثف | النوع | أنبوب النحاس ذو الزعانف الفعال + مروحة الدوار الخارجي ذات الحجم العالي للهواء منخفضة الضوضاء | |
| حجم الهواء | 23200 | ||
| محرك المروحة | كيلو | 0.8 × 2 | |
| مُبخر | النوع | القشرة والأنابيب + خزان SS أو لفاف SS في خزان SS | |
| تدفق المبرد | م3/h | 8.84 | |
| حجم الخزان | لتر | 350 | |
| مدخل ومخرج | بوصة | 2 | |
| مضخة الماء | القوة | كيلو | 1.6 |
| التدفق | م3/h | 16 | |
| الرأس | م | 20 | |
| وحدات حماية الوحدة | زيادة في تحميل المحرك، الضغط العالي والمنخفض، المياه المبردة فوق درجة الحرارة، مفتاح التدفق، مفتاح مستوى الخزان، حماية المرحلة، حماية من التجمد | ||
| البعد | الطول | ملم | 2070 |
| العرض | ملم | 950 | |
| الطول | ملم | 1950 | |
| الوزن | كيلوغرام | 650 | |
18 برج الماء
| البند | المعلمات |
| نوع برج التبريد | برج المياه المستديرة |
| نموذج برج التبريد | CT-60 |
| حجم المياه المدارية للتبريد | 46.8 م2/ساعة |
| درجة حرارة المياه المدخلة/درجة حرارة المياه الخارجة | 37°C/32°C |
| درجة حرارة المصابيح الجافة المحيطة/المصابيح الرطبة | 31.5°C/27°C |
| قدرة التبريد | 234240 كم/ساعة |
| قيمة الضوضاء | 57dB ((A) |
| إمدادات الطاقة | 380 فولت / 3P / 50 هرتز |
| متطلبات جودة المياه | PH= 6-8 |
| نسبة الغاز إلى الماء | 0.62 كجم/كجم |
| خسارة المياه في الطيران | ≤0.02% |
| خسارة التبخر | ≤0.833٪ |
| الوزن الصافي | 240 كجم |
| وزن التشغيل | 1250 كجم |
| نوع المروحة | نوع التدفق المحوري |
| حجم الهواء | 25740m/h |
| سرعة المروحة | 710r/min |
| قطر الشفرة | 1150ملم |
| عدد الشفرات | 4 قطع/مجموعة |
| طريقة النقل | محرك مباشر |
| سرعة المحرك | 710r/min |
| قوة المحرك | 1.5 كيلوواط |
| وضع بدء المحرك | بدء مباشر |
| قطر برج المياه | 2110ملم |
| ارتفاع برج المياه | 2405ملم |
| حجم أنبوب الدخول / الخروج | 100 ملم/100 ملم |
| حجم الأنابيب الكاملة / أنابيب الصرف الصحي | 25ملم/25ملم |
| حجم ملء المياه التلقائي | 20ملم |
| المحرك | نوع مقاوم للماء مغلق بالكامل |
| مروحة | أ.ب.س |
| جسد القشرة | سجادة من ألياف الزجاج عالية الجودة وتوليف الراتنج |
| حوض | سجادة من ألياف الزجاج عالية الجودة وتوليف الراتنج |
| نظام الرش | البروتوكول |
| فيلم | PVC، نوع مضاعف للنار |
| الصمام العائم | البروتوكول |
| نظام دخول الهواء | البروتوكول |
19 محطم
| البند | المعلمات |
| النموذج | TLG6032 |
| غرفة السحق | 590*150 ملم |
| قطر الدوران | 285 ملم |
| القدرة على السحق | 120-400 كجم/ساعة |
| سكين ثابت | 2 قطع |
| سكين دوار | 18 قطعة |
| مواد السكين | SKD-11 (المواد المحلية / تايوان تيك) |
| القوة | 20HP/15KW/380V/50HZ/3P |
| السرعة | 520 دورة/دقيقة |
| حجم الشبكة | 10 ملم |
| الأبعاد | 1250*1170*1350 مم |
| الوزن | 850 كجم |
| المكونات | علامة تجارية صينية مشهورة |
فيديو
فيديو
فيديو
أرسل استفسارك مباشرة إلينا
