مكان المنشأ:
الصين
اسم العلامة التجارية:
Hypet
إصدار الشهادات:
ISO9001, CE
رقم الموديل:
5-20mm خط لوحة رغوة PVC مع Co-Extruders ZS80/156
فيديو

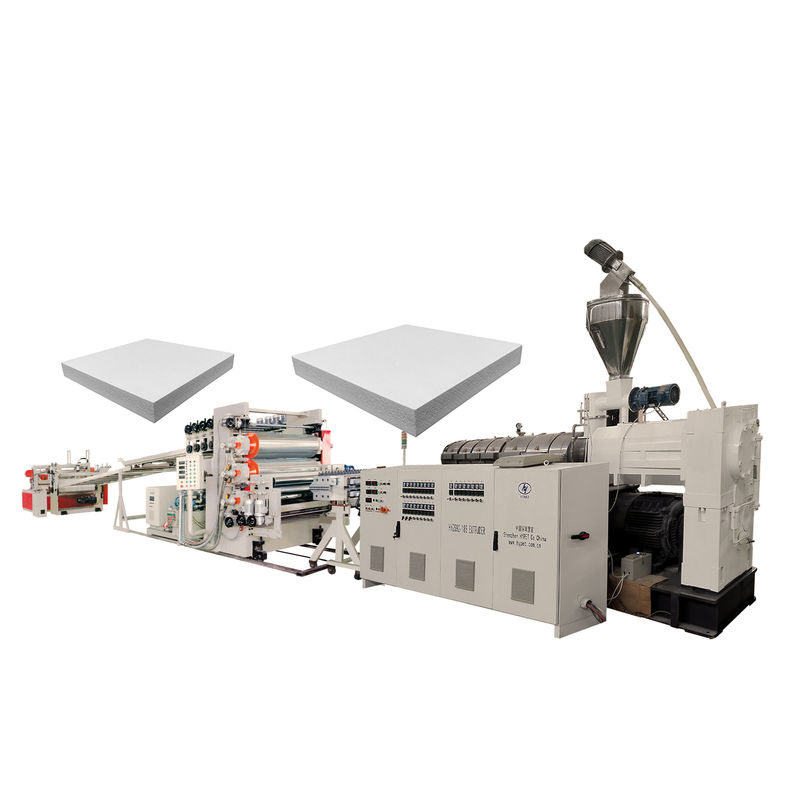

خط الإنتاج مقدمة موجزة:
| الخصائص | إنتاج عالي | ZS80/156 400-500kg/h |
| عالية الكفاءة | الجودة المستقرة، والتشغيل الفعال جعل من ذوي الكفاءة العالية | |
| توفير الطاقة | يمكن أن يوفر الطاقة 20-30٪ بواسطة الآلة والبرمجيات. | |
| التحكم الذكي بالذكاء الاصطناعي | برنامج PLC + HYPET للسيطرة على العملية تلقائيًا وحفظ كل حالة صياغة. | |
| معلومات عن الجهاز | المنتجات | لوحات الكريستال الكربونية PVC |
| المواد الخام | مادة بي.في.سي مع المواد المضافة مسحوق مختلط | |
| الحد الأقصى للإنتاج | 500kg/h | |
| حالة العمل | الطاقة الكهربائية | ثلاثي المراحل، 380 فولت +/- 10٪، 50 هرتز |
| الطاقة المثبتة | 120 كيلوواط تشغيل فعلي في 85 كيلوواط حوالي | |
| مياه التبريد | ≤ 15°C ≥ 0.3Mpa | |
| الماء المضغوط | > 0.3m3/min، > 0.6Mpa | |
| الحجم الكلي (L*W*H) | 23000*2200*2780 ملم | |
| الجهاز شرح عام | ارتفاع المركز | 1100ملم |
| اتجاه العملية | من اليمين إلى اليسار (يمكن أن يكون آخر للخيار) | |
| الناتج |
وقدرة الإخراج تختلف مع المواد ظروف التشغيل |
|
| ملاحظات التكنولوجيا |
يبقى الحق في تحسين مواصفات الخط، إذا كان هناك أي تعديل في في المستقبل، لن يتم إبلاغ العميل |
5-20ملم WPC PVC خالية من الجلد صلبة رغوة القشرة اللوحة البلاستيكية آلة طحن:
| SN | اسم الأجزاء | كمية |
| 1 | نوع عالية الكفاءة محرك طحن مخروط مزدوج المسمار HYZS-80/156 في نوع عالية الطاقة ، مع محرك رئيسي 55kw | 1 |
| 2 | T رأس الطلاء للوحة الرغوة من البيك سي 5-20 ملم بما في ذلك رأس الطلاء والقوالب المعايرة في 3 مجموعات | مجموعة واحدة |
| 3 | جهاز تحكم درجة حرارة العجلات لتبريد المعايير | 1 |
| 4 | آلة للتعديل | 1 |
| 5 | جهاز رولر التبريد مع جهاز التقطيع | 1 |
| 6 | سحب مع ثمانية أزواج الدوار | 1 |
| 7 | قطعة بدون غبار | 1 |
| 8 | مزود أوتوماتيكي بالكامل | 1 |
| المعدات التي قد تحتاجها لإنتاجك | ||
| 1 | خلاط المواد 500/1000 مع عاكس مشهور ومحملة تلقائية | 1 |
| 2 | محمول أوتوماتيكي في نوع المسمار | 1 |
| 3 | جهاز تبريد في 15HP مع برج تبريد 50طن | 1 |
| 4 | كسارة قوية HYP-75Hp لإعادة تدوير اللوح | 1 |
| 5 | SMW500 مسحوق لإعادة تدوير PVC 37kw، 300kg/h | 1 |
ملاحظات:
1شروط السعر والمقصد خارج المصنع ووهان الصين
2طريقة الدفع: سيتم دفع 40% من المبلغ الإجمالي بواسطة T/T كإيداع، سيتم دفع الرصيد بعد الاختبار وقبل الشحن بواسطة T/T أو بواسطة L/C لا رجعة فيها في الوقت المحدد.
3مدة التسليم: 70 يوما بعد استلام الودائع.
4فترة الصلاحية: 30 يوما بعد ضمان
5. الضمان: سنة واحدة للطبيعي، والبرميل والمسمار وصندوق العدادات هو لمدة 1.5 سنوات
6التدريب: متاح في الصين وفي متجر العملاء.
7إذا لزم الأمر، يمكن للمورد إرسال المهندسين إلى المشتري لتعيينهم تحت هذه الظروف.
المواصفات التقنية:

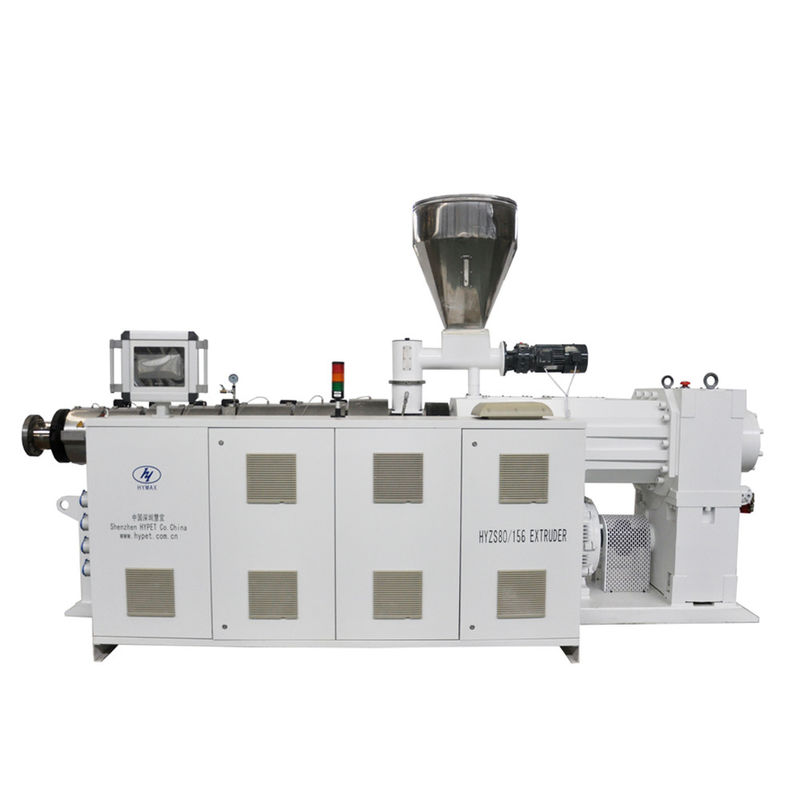

1. HYZS-80/156 مخروط مزدوج المسامير:
| SN | اسم الأجزاء | المواصفات | الوصف |
| 1 | محرك التفريغ | نموذج المزلق | HYZS-80/156 مخروط مزدوج المسامير |
| الناتج |
500-550kg/h للأنابيب |
||
| ارتفاع المركز | 1100ملم | ||
| البعد | 3700 × 1400 × 2605 ملم | ||
| الوزن | 4100 كجم | ||
| 2 | إربط | قطرها | Ø80/156 ملم |
| المواد | 38CrMoAlA + سبائك خاص | ||
| أنهي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70 ملم) والبليش | ||
| سرعة الدوران | 0~38 دورة/دقيقة | ||
| جوهر المسمار |
التحكم التلقائي في درجة الحرارة (تبريد الزيت سيكون خيار) |
| 3 | البرميل | هيكل البرميل | في جزأين، الجزء الأمامي سيكون مع سبيكة خاصة. |
| جزء كبير من البرميل | 38CrMoAlA | ||
| الجزء الأمامي للبرميل | SKD11 مع المعالجة الحرارية | ||
| التشطيب الداخلي | مليئة بالنيتروجين (عمق 0.50 ~ 0.70mm) | ||
|
4 |
محول الحرارة / الضغط | الجودة | الصين علامة تجارية مشهورة |
| الهيكل | يكتشف بشكل منفصل كل من الضغط والحرارة | ||
| كابل | خط كابل معزول عالي | ||
| الشاشة | سواء في شاشة أو شاشة عرض | ||
| 5 | مروحة التدفئة والتبريد | منطقة التحكم في التدفئة | 4 مناطق |
| طريقة التدفئة | الألومنيوم المصبوب / السيراميك | ||
| طاقة التدفئة | 30 كيلوواط | ||
| نظام التبريد | مروحة تبريد البرميل ذات الضوضاء المنخفضة | ||
| قوة التبريد | 0.3kwx2 مجموعات + 0.5kW × 1 مجموعة | ||
| التبريد بالماء/الزيت | منطقة واحدة في الجزء الأمامي للخيار | ||
| العزل الحراري | مادة عزل خاصة وهيكل لتوفير الطاقة. | ||
| 6 | علبة التروس HYPET | مواد السكن | الحديد الصلب |
| مواد المعدات | 20CrMnTiA | ||
| سطح المعدات | صلابة وطحن بدقة عالية | ||
| مواد المحور | 40Cr | ||
| درجة حرارة الزيت | يتم التحكم به بواسطة نظامين | ||
| مُختم مطاطي | المستخدمات المجهزة لتمهيد المطاط المخصص المستورد | ||
| محامل | مع العلامة التجارية الشهيرة والموثوق بها. | ||
| 7 |
مسدس مزدوج المغذية |
محرك المواد المزودة | 1.1 كيلوواط |
| نطاق السرعة | 1-50 دورة في الدقيقة | ||
| جسر البارود | جسر مضاد للبرودر مع كاكو 3 العالي | ||
| عاكس | نوع المحمول الثقيل ABB | ||
| 8 |
غازات الفراغ مع الاختيار |
درجة الفراغ | -0.04Mpa |
| قوة المحرك | 3 كيلوواط | ||
| خزان الفراغ | من السهل أن تكون نظيفة | ||
|
جهاز التنظيف التلقائي
|
جهاز التحكم بالهواء للنظافة التلقائية | ||
| 9 | محرك القيادة | طاقة المحرك المتردد | 55 كيلوواط في ماركة سيمنز |
| جهاز تحكم عاكس التيار | ABB في الطباعة الثقيلة |
| 10 | نظام التحكم الكهربائي | نظام التحكم في نظام PLC / أو عناصر RKC | نظام التحكم الكامل لشركة سيمنز PLC مع HYPET software. / أو نظام التحكم في مكونات RKC |
| المكونات الكهربائية | العلامات التجارية في سيمنس، شنيدر RKC أومرون، ABB/أو فوجي وقطع صغيرة غير مهمة في الصين العلامة التجارية الشهيرة | ||
| منطقة درجة حرارة إضافية لرأس الطحن | 10 مناطق | ||
| ميزة الخزانة الكهربائية |
1، جميع الكابلات والموصلات مع سلك الطيران 2، يمكن تفكيك الخزانة الكهربائية بسهولة، 3كل الكابلات والحواس الكابلات قوية بما فيه الكفاية مع حياة طويلة. 4نظام تحكم شاشة PLC مع ضبط زر للسيطرة على سرعة المسمار بسهولة. / أو مع نظام تحكم أداة شاشة رقمية، والوظيفة الرئيسية هي نفس التحكم PLC.
|

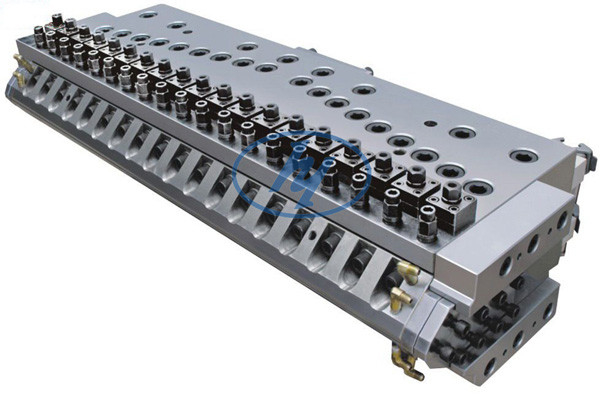

2.نوع العفن T:
| المواصفات | الوصف |
| المواد | سبيكة عالية الجودة |
| عرض شفة العفن | 1320ملم |
| الحد الأقصى عرض المنتج | 1220ملم |
| معايير | 400 مليمتر*3 مجموعة |
| سمك المنتج | 5~20ملم |
| منطقة تسخين العفن | 9 مناطق |
| طاقة التدفئة | حوالي 40 كيلوواط |
| تحكم درجة الحرارة | المزدوج الحراري من النوع K RKC اليابان |
| دعم العفن | مع شرائح و عجلات |
| جهاز تحكم درجة حرارة العفن | مجموعة واحدة |
| نطاق الحرارة | 30~160 درجة |
| المواصفات | الوصف |
| طريقة التبريد | التحكم اليدوي، صمام الكرة لتنظيم تدفق المياه |
| الحد الأقصى لعرض المعايرة | 1500ملم |
| الطول | 2400ملم |
| نطاق ضبط طولي | 1000ملم |
| نطاق ضبط صعودا وهبوطا | 100ملم |
| وضع الحركة الطولية | أسطوانة أو هيدروليكية، ويمكن أيضا استخدام التحكم في المحرك |
4-تبريدجهازجهاز التقطيع:
| المواصفات | الوصف |
| الطول | 6 م |
| مواد الأدوات | غير المقاوم للصدأ |
| وضع التقطيع | قطع الشفرة أو قطع شفرة المنشار الدائري |
5.سحب مع 8 أزواج الدوار:
| SN | المواصفات | الوصف |
| 1 | مواد الأدوات | عجلات مطاطية أعلى وأسفل |
| 2 | وضع التشغيل | مشبك الأسطوانة |
| 3 | وضع القيادة |
الدوار السفلي هو الدوار النشط الدوال العلوي هو الدوال السلبي |
| 4 | مسافة فتح وإغلاق أوراق الجاذبية العليا والسفلية | 120ملم |
| 5 | الحد الأقصى للعرض | 1400ملم |
| 6 | مواصفات العجلات | Ø250×1500mm |
| 7 | عدد الأدوات | 8 مجموعات ((16 قطعة من أدوات المطاط) |
| 8 | قوة المحرك | خفض معدات الصلبة، قوة المحرك 7.5 كيلوواط |
| 9 | وضع تنظيم السرعة | عاكس |
| 10 | عاكس | دلتا / ABB عاكس |
| 11 | السرعة | 0-2.2m/min |
| 12 | الإرسال | سلسلة مزدوجة |
6القطع الرأسي و القطع الأفقي:
| المواصفات | الوصف |
| نوع القطع | قطع الشفرة |
| الحد الأقصى لعرض القطع | 1400ملم (تعديل) |
| عرض اللوحة مليمتر | 900-1220ملم بالقطع الطولي |
| السماكة القصوى للقطع | 30ملم |
| طريقة التثبيت | المضخات |
| قوة القطع الطولية | 2.2kw * 2 مجموعة |
| حركة القطع من جانب إلى آخر | 0.75 كيلوواط محرك التروس، سرعة التحكم في العاكس |
| الطول الثابت | رمز / طول ثابت / توقيت ، وضع التحكم ثلاثة في واحد |
| طريقة التحكم | التحكم بالتحكم الآلي (PLC) ، مع قطع آلي وقطع يدوي |
| قوة جهاز امتصاص الغبار | 5.5كيلوواط |
7.المتصاعد الآلي بالكامل:
| المواصفات | الوصف |
| وضع التحكم في التنقل | التحكم الخدماتي،ثابتة وموثوقة،دقة تحديد المواقع عالية |
| وضع التحكم للأعلى والأسفل | خفض دقة، يعمل دون ضجيج، التحكم في تحويل التردد، الطاقة 1.1KW |
| الطول | 1500ملم |
| الارتفاع المركزي | 1100ملم |
| الحجم الكلي | 1220*4000ملم |
| وضع الامتصاص | يتم امتصاص كوب الاستنشاق بقوة امتصاص قوية ولا يضر جودة مظهر اللوحة |
خدمة ما بعد البيع
| البنود | كمية |
| فترة الضمان | 1 سنة ولكن الخدمة متاحة مدى الحياة، خلال فترة الضمان سيتم تغطية تكلفة المكونات من قبل البائع باستثناء أجزاء سهلة كسر والأجزاء المتضررة من قبل السبب البشري |
| التدريب قبل الشحن | يمكن إرسال الشخص الفني للمشتري إلى الصين قبل الشحن للتدريب والتشغيل ، لمدة 7-10 أيام |
| الوثائق التقنية | رسم المبدأ الكهربائي ، دليل التشغيل ، و دليل الأجزاء الكهربائية ، الخ |
| مهندسي البيع | يمكن للبائع أن يرسل المهندسين من مصنع المشتري للتشغيل والتدريب، ولكن التكاليف الناجمة عن خبراء البائع في بلد العميل سيتم تغطيتها من قبل المشتري.بما في ذلك تذاكر رحلة المكوك الرسوم الطبية المرور الداخلي، إقامة العشاء و أيضاً 100 دولار / يوم / شخص كرواتب للمهندسين. |
| طريقة الاتصال | واتساب، ويتشات، الهاتف المحمول، الخ +86 13823232106 |
| البريد الإلكتروني للشركة: | info@hypet.com.cn |
